使用SOLIDWORKS PDM的Dispatch功能实现批量处理
发布日期:2024-09-04 浏览次数:352

SOLIDWORKS PDM的是一个强大的产品数据管理系统,它能够帮助企业有效地管理设计数据,提升团队协作效率。其中,Dispatch是PDM中的一个工具,允许用户自定义执行步骤,完成一系列任务和过程,显著减少重复劳动,提高工作效率。本文将以图文形式演示设置和操作步骤。



一、Dispatch功能概述

作为PDM的高阶应用,设置用户需要规划执行步骤、明确需要引用的值、赋值对象等,完成后体现在鼠标右键命令中,可以一键实现系统内文件按规则批量重命名、批量赋予属性及工作流状态的变换等。



二、 配置及执行步骤

假设系统内有一批图纸需要批量设置模型属性卡及文件卡变量为统一的值,如把零件类型改为“自制件”。步骤为执行命令后系统弹窗,列表有自制件、外购件及外协件,选择对应类型后将所选内容反写到文件属性卡和模型属性卡。



Step1、打开管理端Dispatch插件

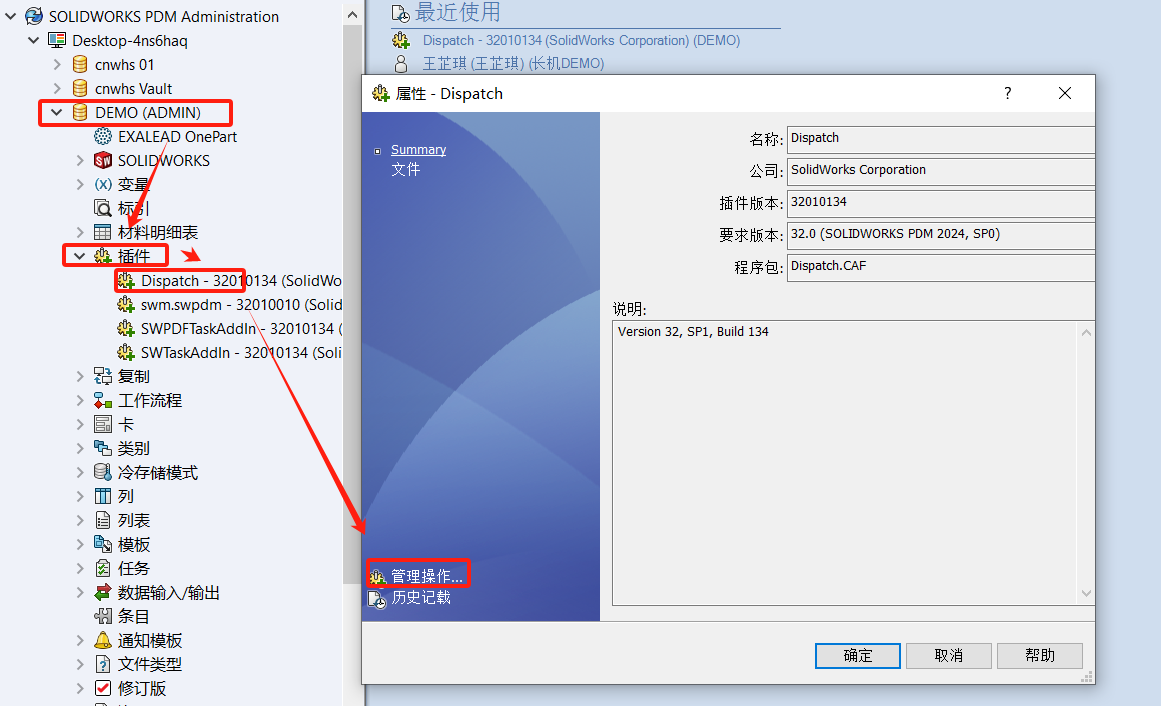

打开SOLIDWORKS PDM管理端,登陆对应库,双击“插件”命令,选择Dispatch插件,点击“管理操作”。

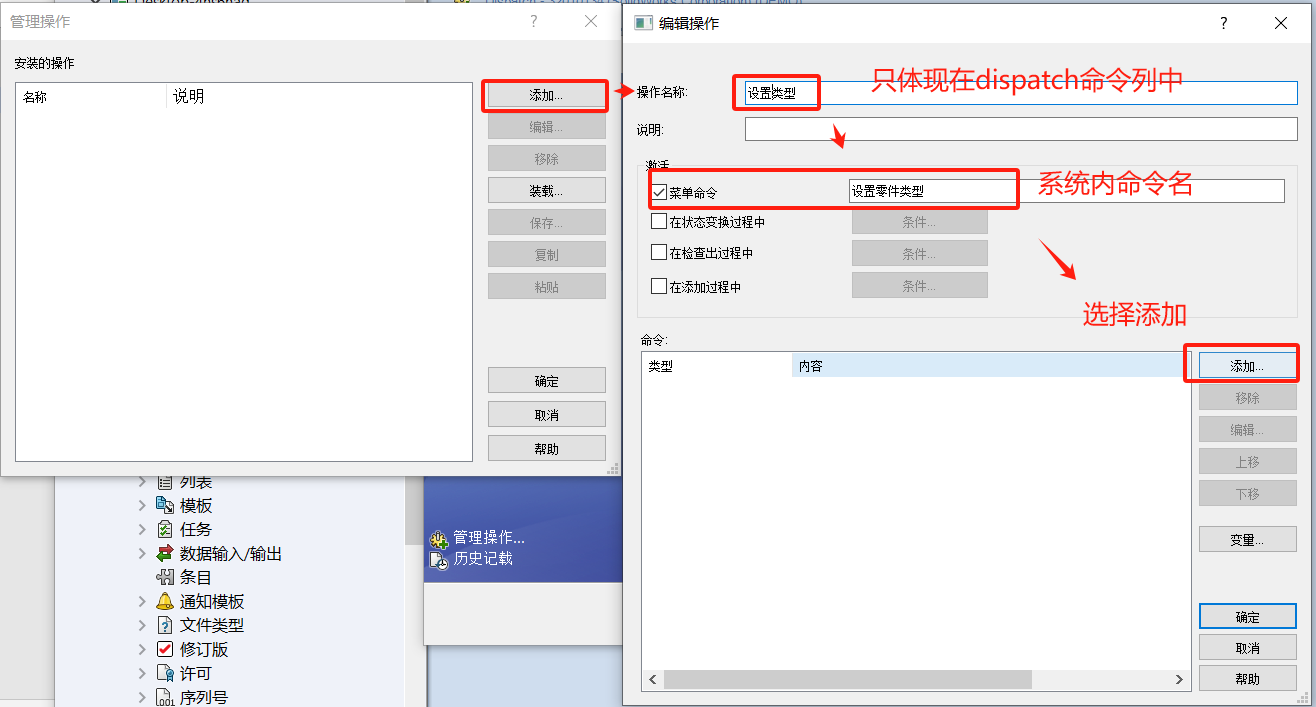

Step2、设置步骤

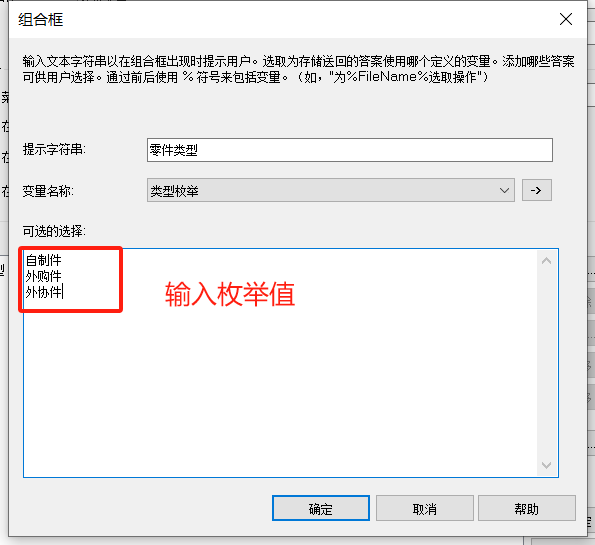

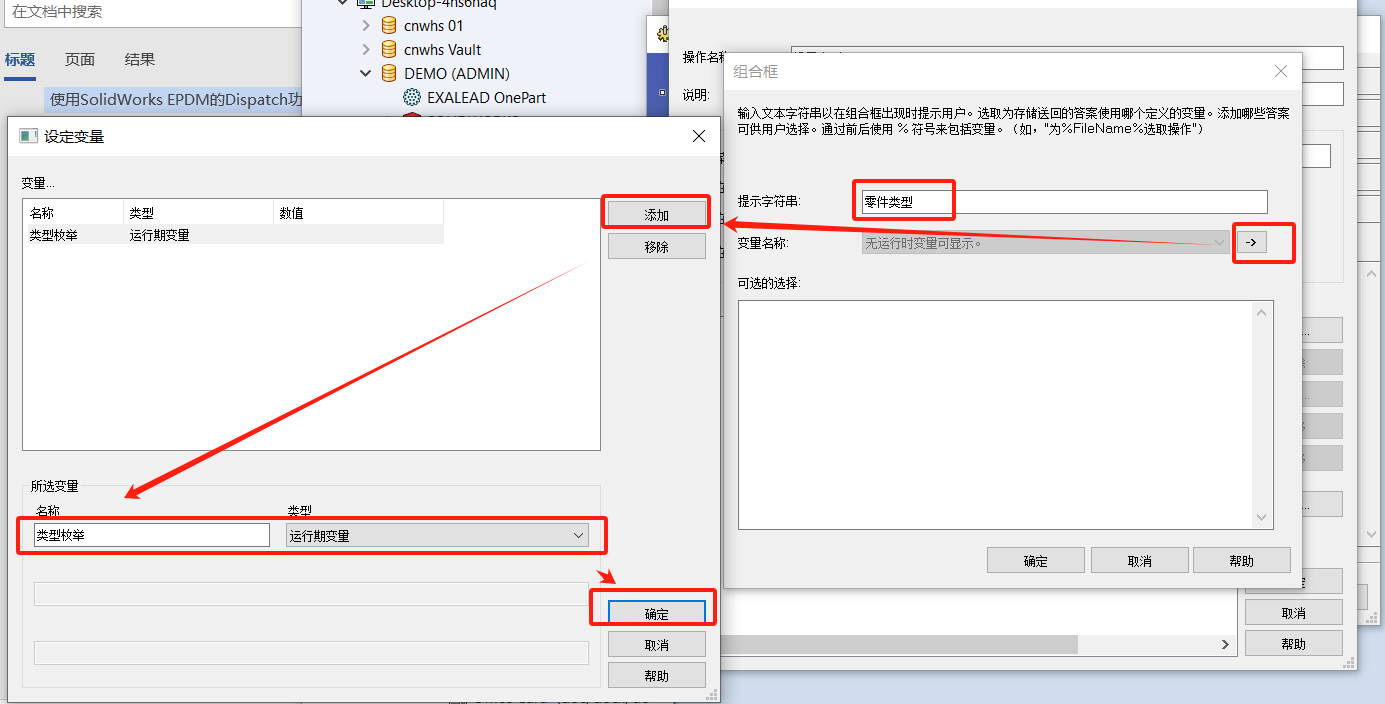

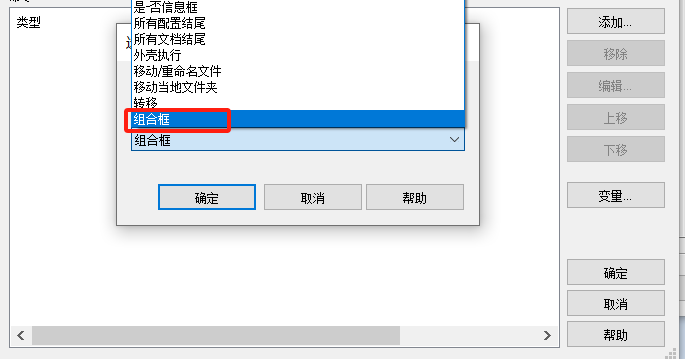

设置枚举项。

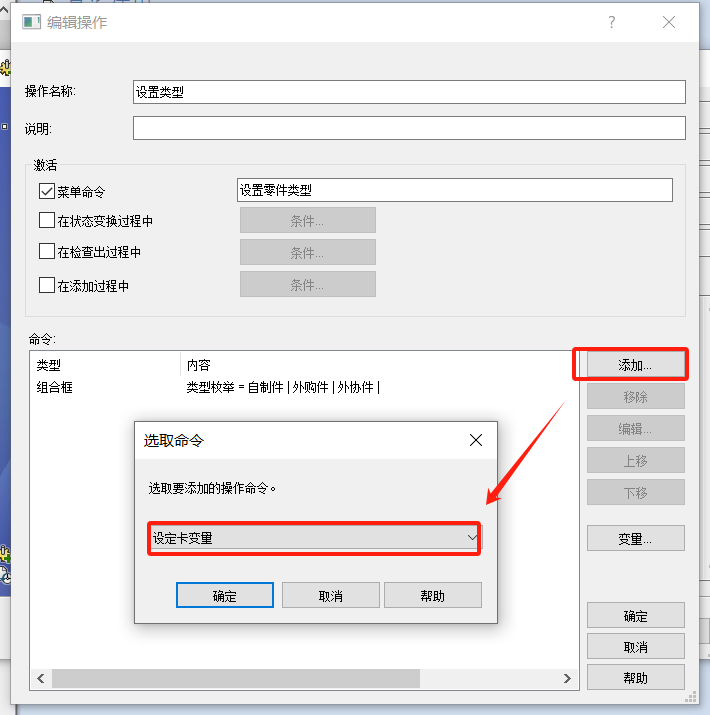

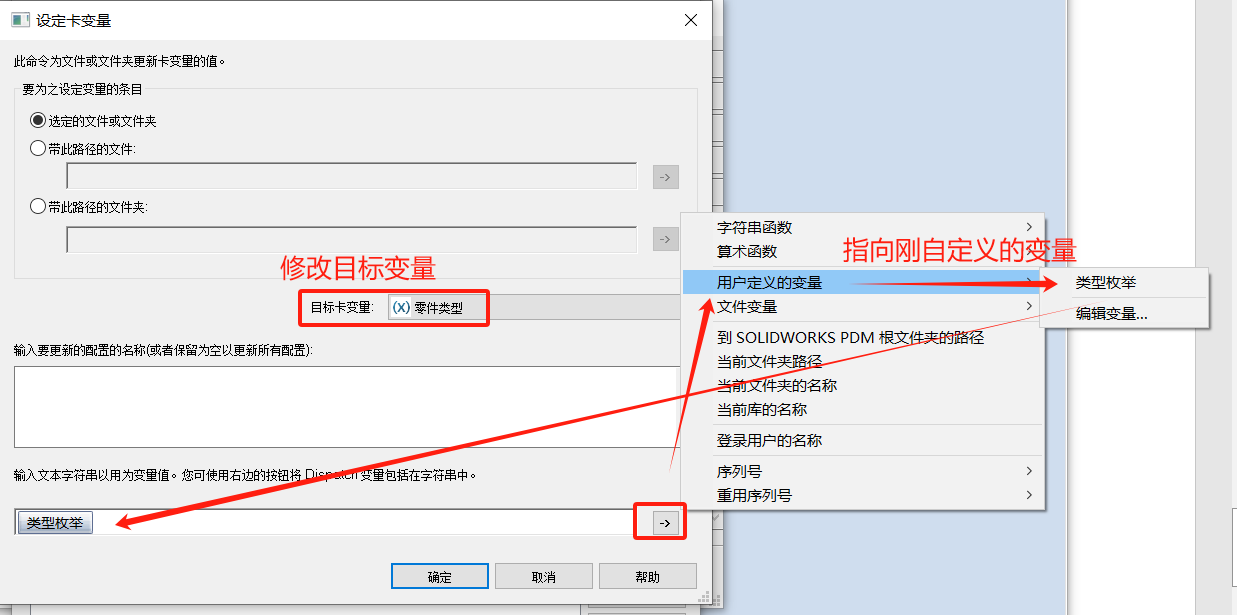

设置执行步骤。

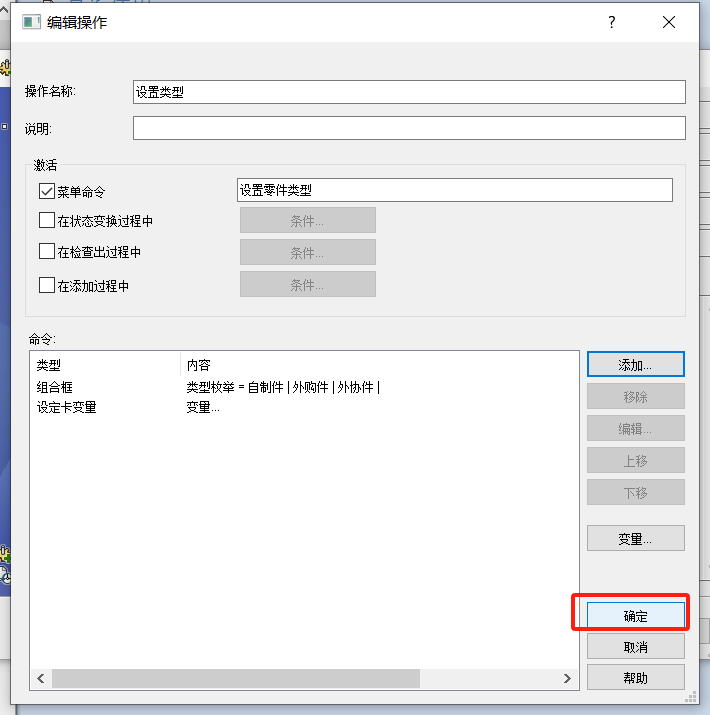

点击确定,设置完毕。



Step3、系统内操作步骤

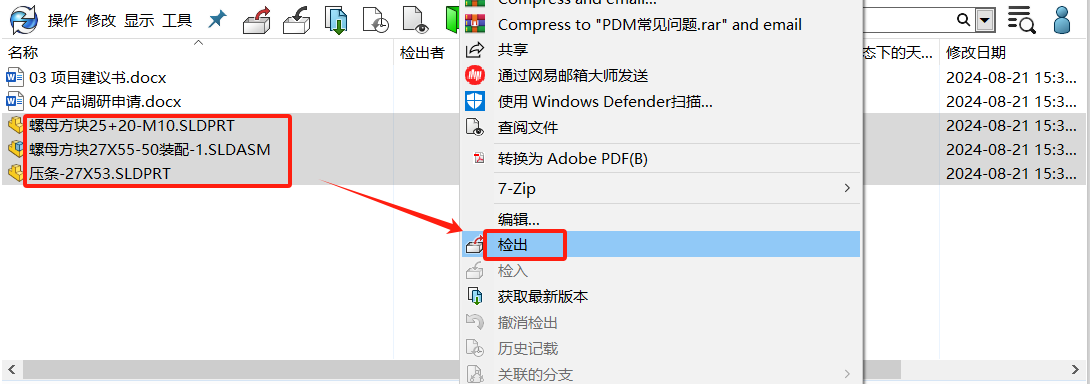

登陆PDM,多选需要批量操作的文件并检出。

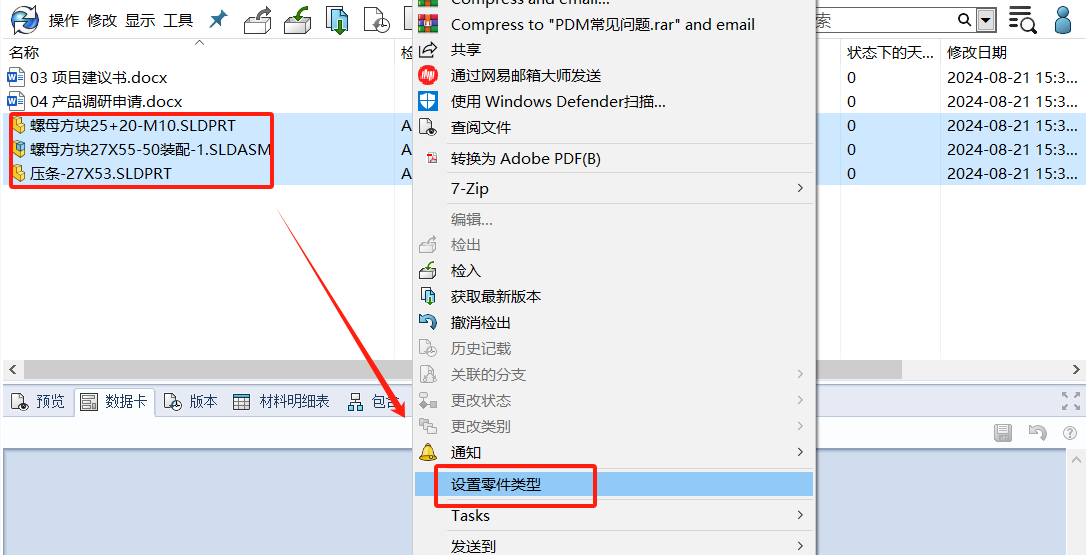

在已检出文件上点击鼠标右键,选择自定义命令。

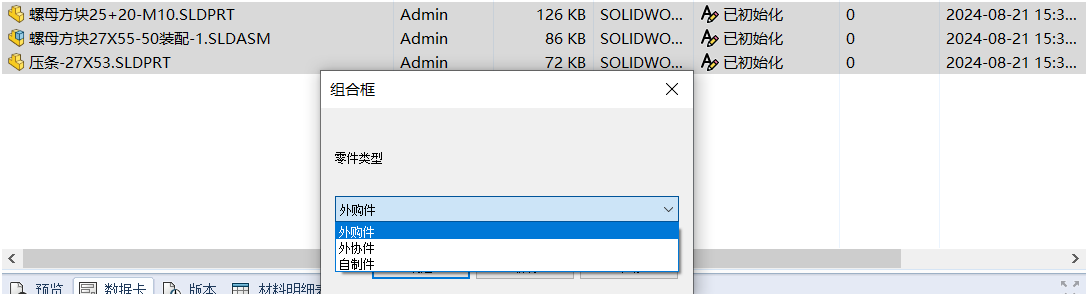

选择需要设置的类型,这里我们选择“外购件”。之后文件检入。

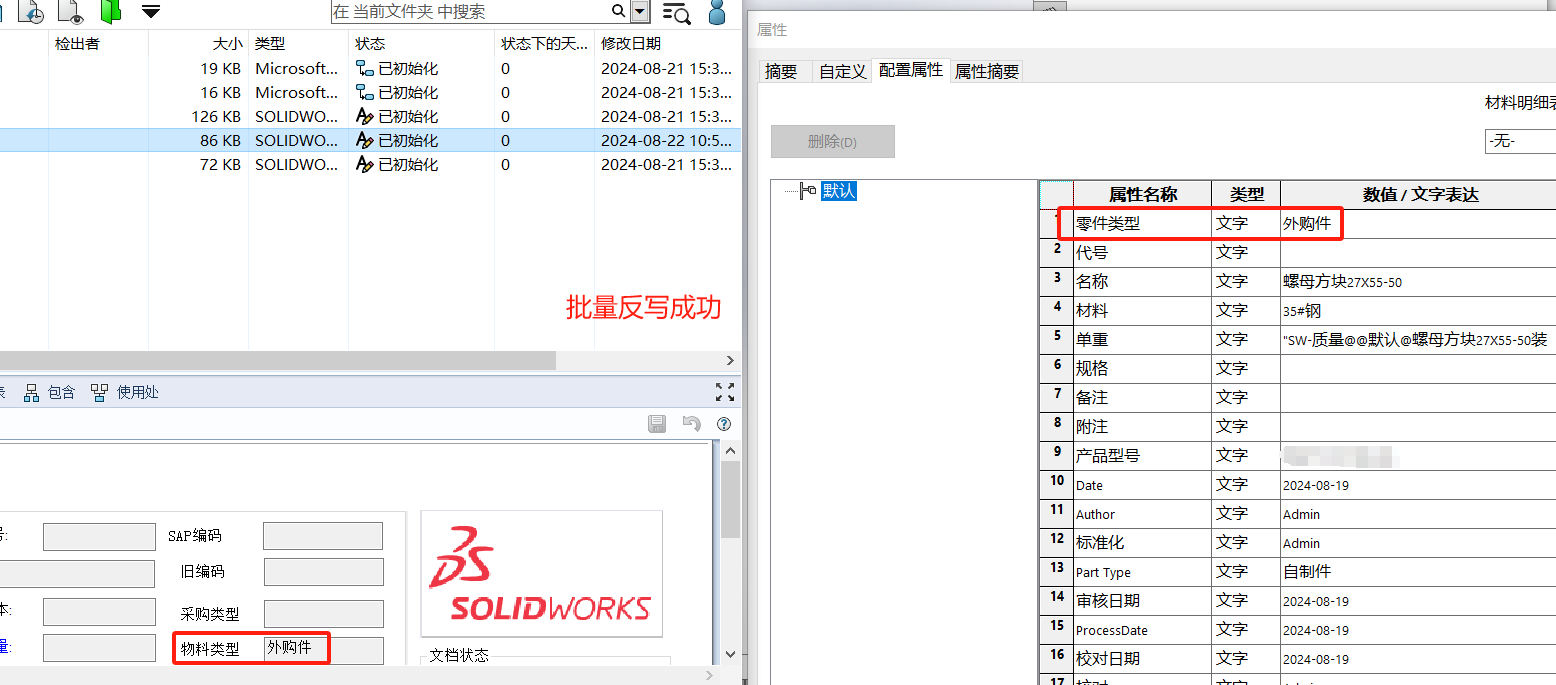

系统内文件卡及模型属性卡中已按要求完成填写。





三、 总结

通过Dispatch自定义的插件功能,可以轻松实现系统内文件的批量处理,减少人为干预可能出现的错误,缩短执行时间,有效提升工作效率。
