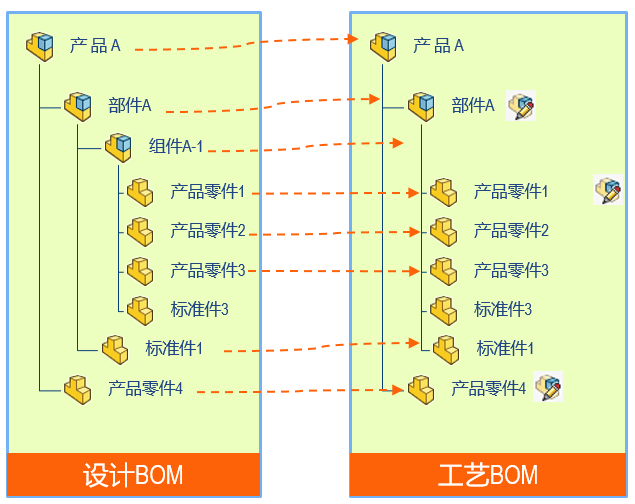

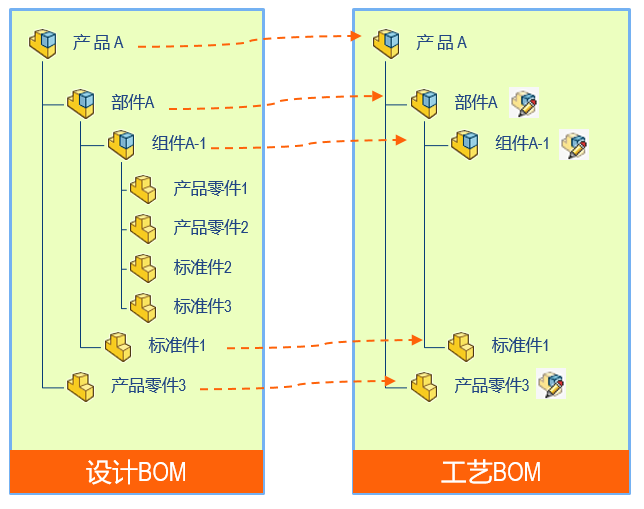

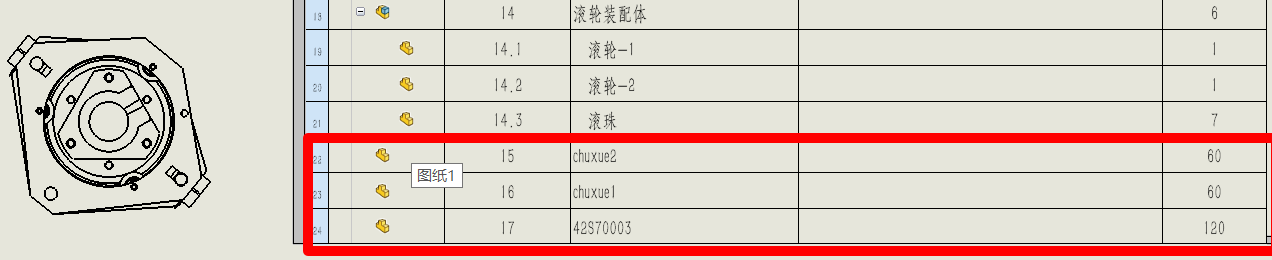

工程师在做产品BOM时，很多企业在将设计图纸发给生产的时候都不是发的EBOM，都需要对EBOM进行调整，以适应生产的需求，因此工程师设计的图纸上的BOM，同时需要保留设计BOM，部分产品又需要有工艺BOM的部分，这时需要对原始设计BOM中的部分零部件提升层级或是隐藏不显示（部分产品零部件整体外协，不需要体现下级）等操作，如下图所示：

针对以上需求，SOLIDWORKS提供了两种方式：

情况一：



方式一：

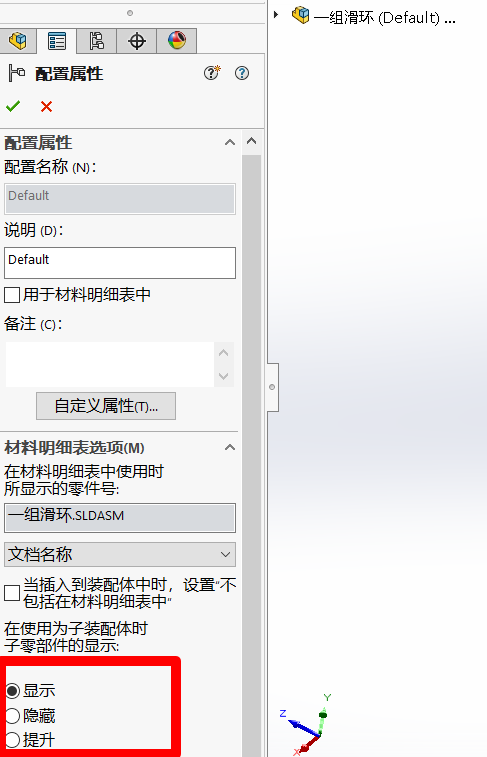

在模型配置中会出现（显示/隐藏/提升）。

适用范围：装配一直都作为整体（外协或外购）。

方式二：

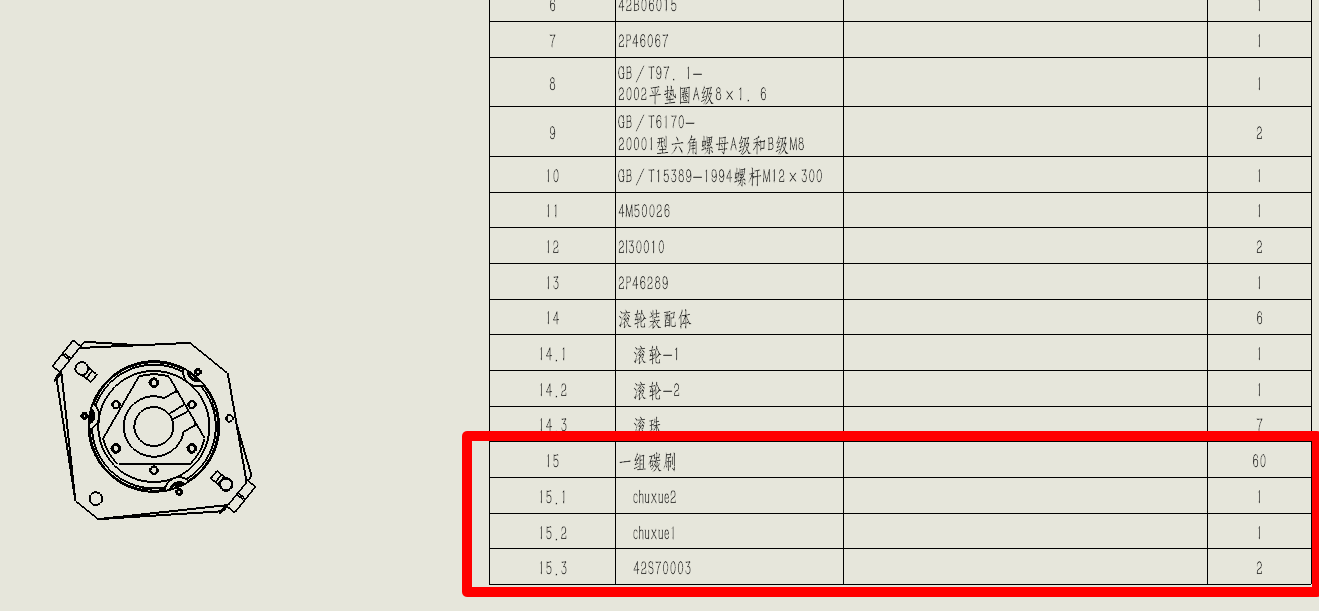

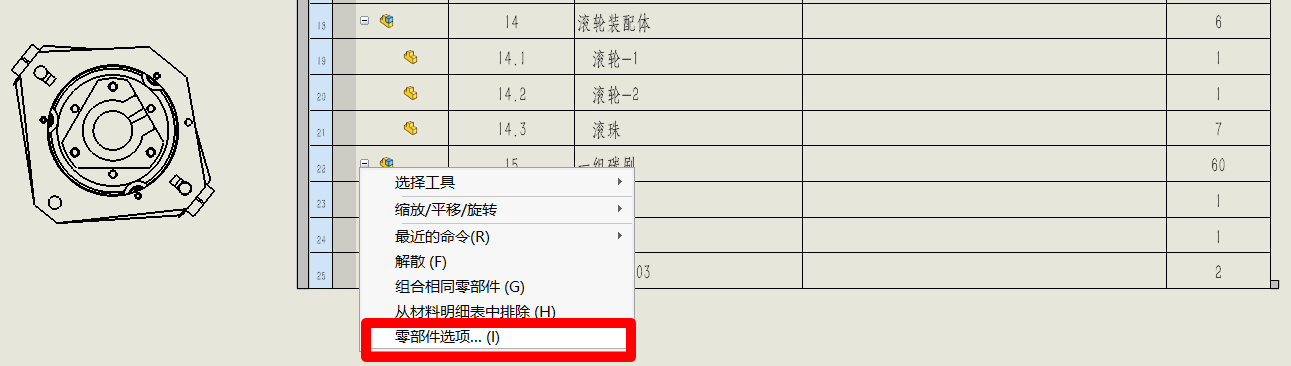

在SOLIDWORKS工程图中设置。

适用范围：同一零部件在不同时段，所有变化时（一段时间为外协，一段时间为自制时）。

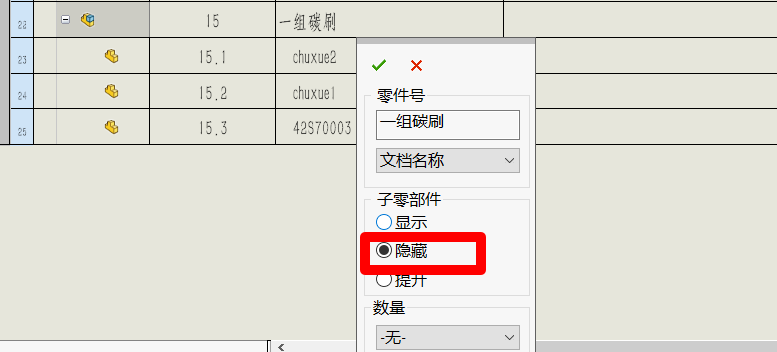

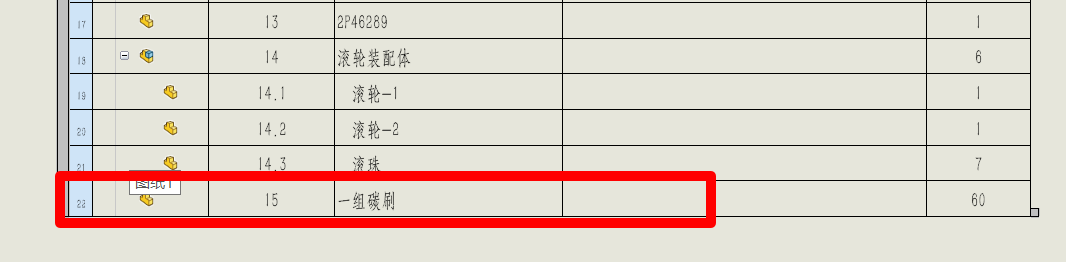

隐藏处理

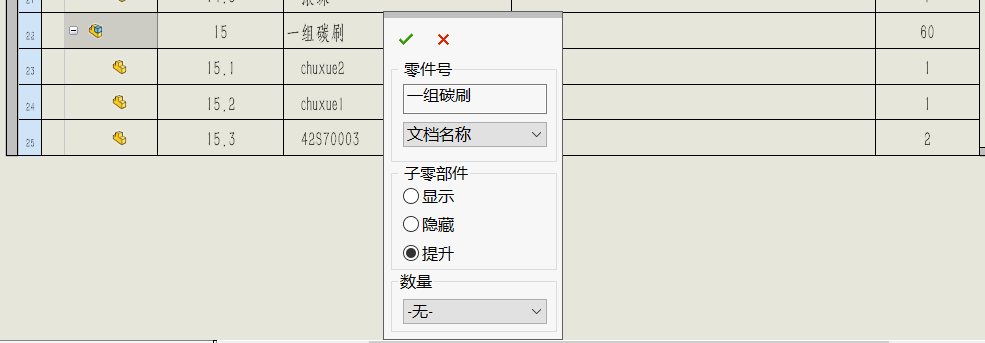

提升处理





通过SOLIDWORKS工程图里BOM的处理，已经能够满足大部分BOM的要求，也为后续BOM的灵活性提供了可能。
