在使用SOLIDWORKS Electrical时你是否常遇到这些困境：插件加载瞬间崩溃、布线时频繁报错、原理图与3D模型脱节，明明是常用操作，却因为一个小问题卡壳半天？

很多时候，不是你操作不熟练，也不是软件不好用，而是没找对报错背后的核心原因，更没用到Electrical对应的功能。接下来就以几个实际的应用场景来为大家介绍出现的问题以及对应的解决方法吧。

场景一：

意外报错！Electrical插件加载即崩溃，提示“内存耗尽”

在进行三维电气设计时，打开SOLIDWORKS主程序，勾选启用Electrical插件，无需打开任何图纸，瞬间弹出“SOLIDWORKS内存耗尽！SOLIDWORKS正在终止”，任务管理器显示内存占用极低，反复重装软件、增大虚拟内存都无效，严重影响设计进度。

报错真相

这并非真实内存不足，而是SOLIDWORKS插件加载时，依赖的Microsoft SQL LocalDB数据库引擎异常导致数据库缺失、版本不匹配或实例损坏，软件会误判为“内存耗尽”，直接强制退出（Electrical 2022-2025版本可能才会出现这一问题）。

解决办法

只需要安装完整的Microsoft SQL数据库组件就可以彻底解决，具体操作步骤如下：

1. 卸载残缺/旧版SQL组件：打开【控制面板】→【程序和功能】，卸载所有带有“SQL LocalDB”“SQL Compact”的组件，重启电脑；

2. 安装匹配版本SQL LocalDB：Electrical 2025需安装SQL Server 2022 LocalDB（旧版不兼容），可直接安装SqlLocalDB.msi，或安装SSMS套装（建议安装SSMS套装，自带完整运行环境），全程默认下一步，无需配置数据库；

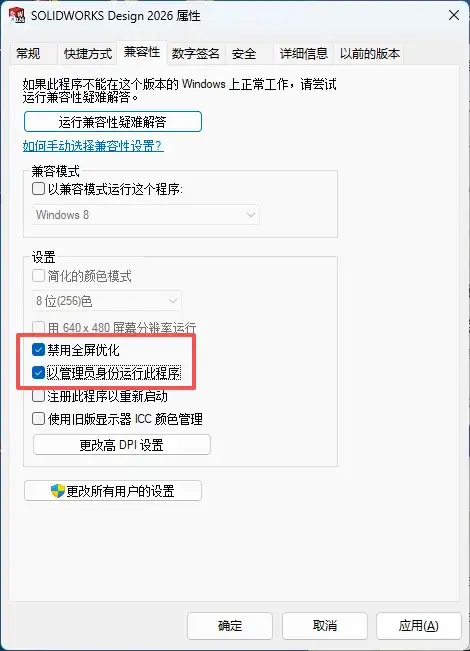

3. 管理员身份运行：找到SLIDWORKS.exe，右键【属性】→【兼容性】，勾选【以管理员身份运行】→【禁用全屏优化】，重启软件即可正常加载插件。

避坑提醒

不要盲目增加物理内存、更换显卡驱动，这些操作无法解决数据库层面的问题；Electrical各版本对SQL LocalDB有明确要求，安装前务必确认版本匹配，避免再次报错。

如果还不行，那就只能重新安装一次SOLIDWORKS和Electrical，一定要按照标准步骤操作，卸载并删除每个本地文件夹和注册表。

场景二：

布线报错频发！3D布线时提示“未插入制造商零件”“缺少连接点”

在进行自动布线时，完成电线、电缆布线后，弹出多个报错提示，比如“未插入制造商零件”“缺少设备连接点”，无法正常完成布线，反复检查部件却找不到问题，只能手动排查，效率极低。

报错原因

这类报错主要源于3D部件与电气设备关联异常：设备树中未插入或未关联制造商零件、3D部件缺少连接点，或连接点定义与电气设备端子不匹配，导致软件无法识别布线逻辑。

解决办法

核心用到布线分析+设备向导+部件关联功能，快速定位报错根源，精准解决：

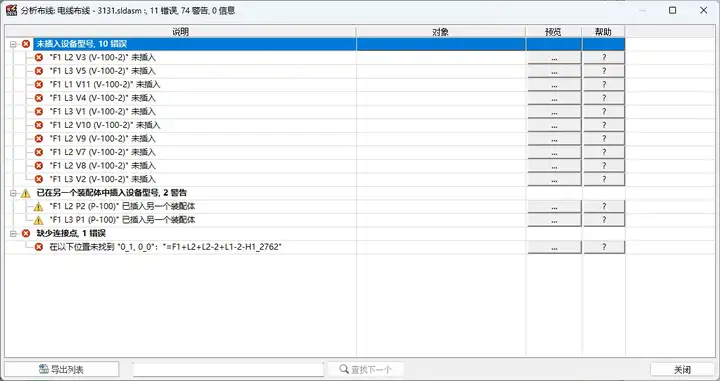

1. 查看报错详情：勾上【布线分析】，所有错误/警告会逐一列出，点击【预览】项可预览异常位置（设备树或3D部件会高亮显示），还可导出报错列表方便批量排查；

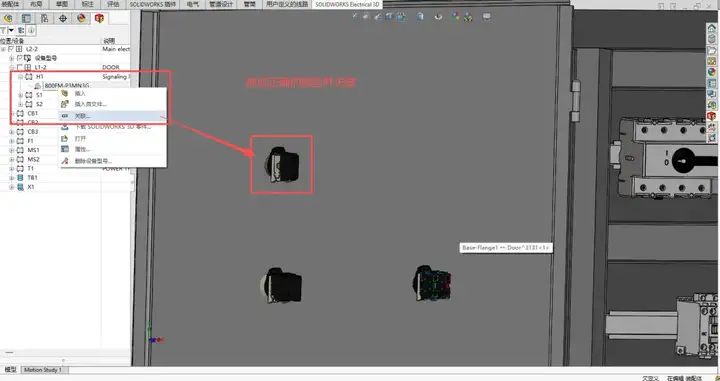

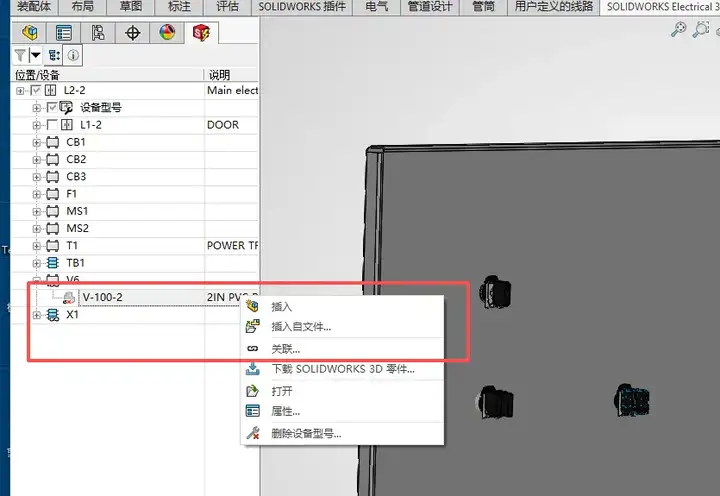

2. 解决未插入制造商零件报错：在设备树中找到设备型号前没有打勾的设备，右键选择【插入/关联制造商零件】，匹配对应的3D部件/装配体，完成关联后报错自动消除；

3. 解决缺少连接点报错：打开【设备向导】，选中缺少连接点的3D部件，按照向导提示添加对应的连接点（电气连接点或EW_CABLE点），确保连接点与电气设备端子定义匹配（可以参考我们上一篇文章《SOLIDWORKS电气三维模型制作教程》）；

4. 逐步排查其他布线报错。

避坑提醒

布线前先检查设备树与3D部件的关联状态，避免未关联零件就开始布线；添加连接点时，确保连接点类型为电气连接点，避免误设为非电气连接点导致报错；布线完成后，先勾上布线分析，再进行后续操作，提前规避隐藏问题。

场景三：

协同报错！无法连接数据库/协同服务器，多用户无法同步设计

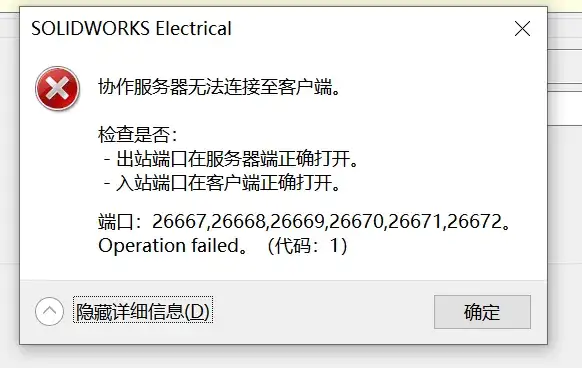

在使用协同设计时，启动Electrical时提示“无法连接至数据库”或“无法连接协同服务器”，多用户无法同时编辑同一项目，设计文件无法同步，严重影响团队协作效率，甚至导致设计版本混乱。

报错原因

主要分为两类：一是数据库连接设置错误，或SQL Server(TEW_SQLEPRESS)服务未启动；二是协同服务器设置不正确，或协同服务器服务未启动。

解决办法

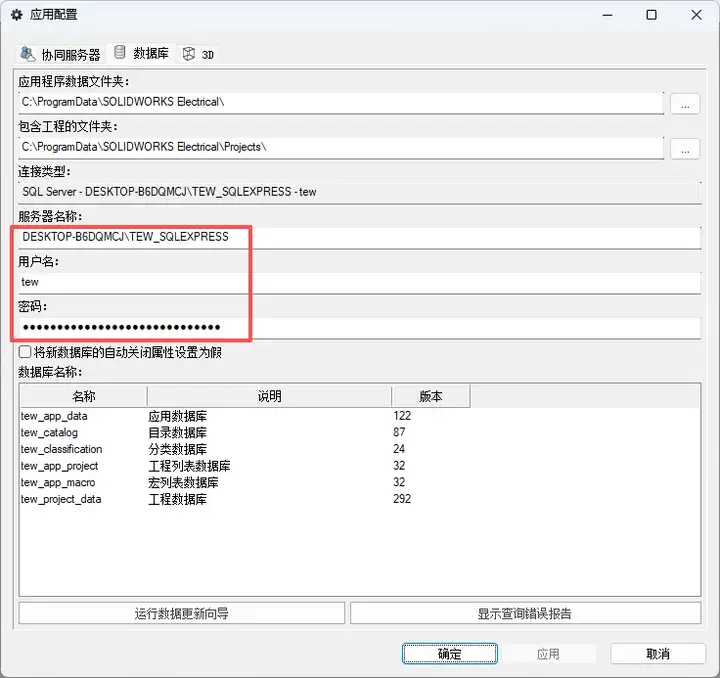

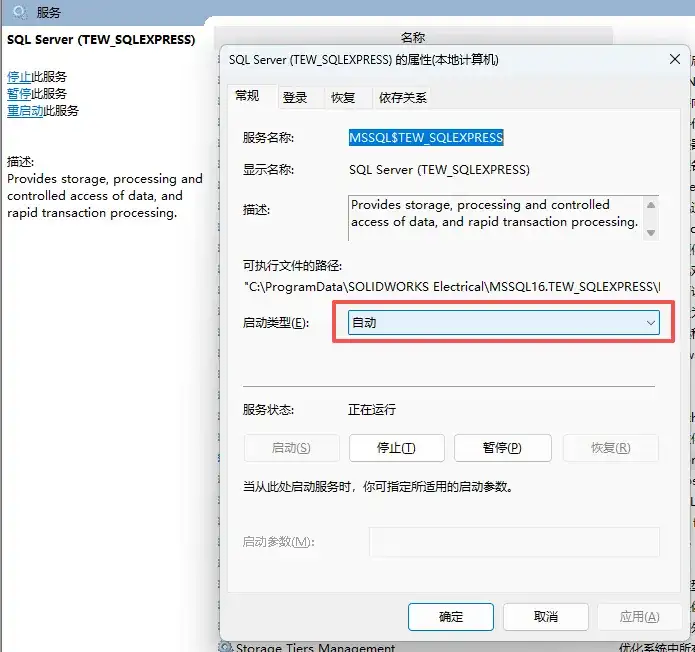

1. 解决数据库连接问题：打开Electrical→【工具】→【应用程序设置】→【数据库】，检查服务器名称、用户名和密码是否正确；若设置无误，打开【SQL Server Configuration Manager】，找到SQL Server(TEW_SQLEPRESS)服务，右键启动，并将启动方式改为“自动”；

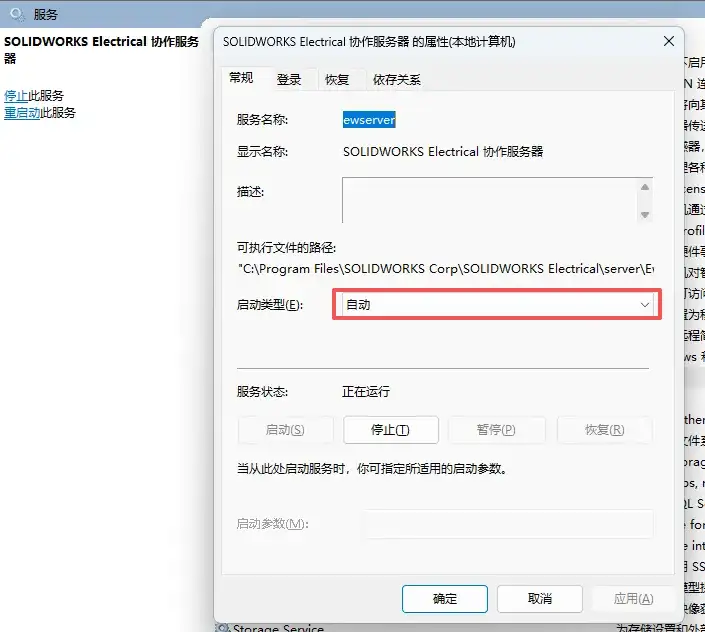

2. 解决协同服务器连接问题：打开【工具】→【应用程序设置】→【协同服务器】，检查服务器地址和端口是否正确；若设置无误，打开【任务管理器】→【服务】，找到【SOLIDWORKS Electrical 协作服务器】，点击【启动】，并将启动方式改为【自动】。

避坑提醒

多用户协同设计前，务必确认所有成员的数据库和协同服务器设置一致；定期检查SQL服务和协同服务器服务状态，避免服务停止导致连接失败；建议将服务启动方式设为“自动”，减少手动启动的麻烦。
