SOLIDWORKS Simulation 多层复合材料设置方法

在日常工业设计与结构仿真工作中，层复带喷涂、玻纤织物、胶层、覆膜等多合材料零部件十分常见。这类构件不能按单一均质材料做仿真，否则应力、变形结果会严重失真，必须采用分层建模方式精准还原各层材料力学特性。但需注意复合壳体定义只能用于静态算例、频率算例和扭曲算例的表面几何体。

下面结合实操思路，完整讲解 SOLIDWORKS Simulation 多层复合材料仿真的完整流程与关键要点。

适合采用多层复合仿真的零件类型：

· 表面带油漆层、喷涂层、耐磨覆膜的结构件；

· 玻纤、碳布、织物夹层类板材与壳体；

· 胶层 + 基材 + 面板的复合夹层结构；

· 轻薄壳体类零件，适合用壳单元做分层仿真。

SOLIDWORKS Simulation 中处理复合材料，优先使用壳单元复合属性。不采用实体分层建模，而是通过壳特征内部定义多层结构，依次设置每一层的：材料类型、厚度、铺设角度、堆叠顺序，软件自动完成层间应力、层间剪切、整体刚度的计算，兼顾计算效率与仿真准确度。

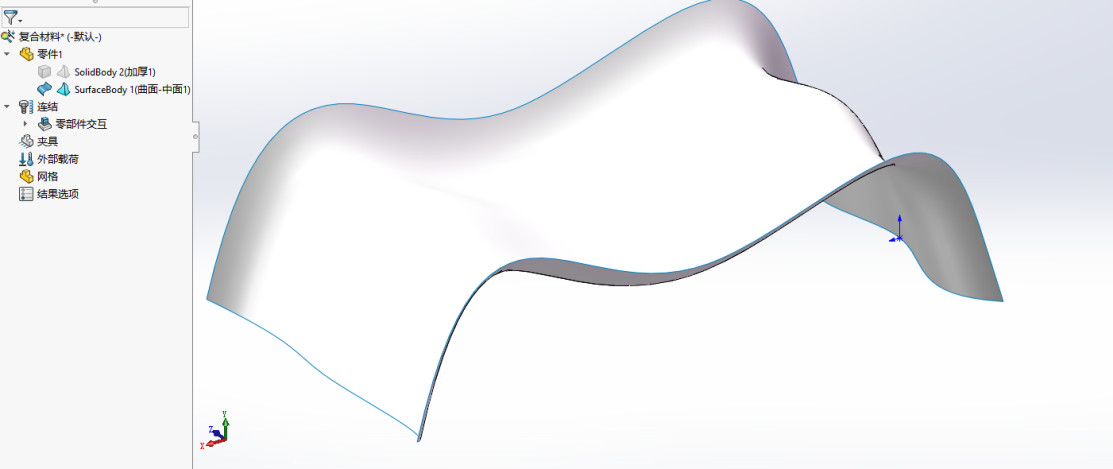

导入需要分析的模型，进入算例页面，选择合适的静态算例分析，重新命名算例名称。将复合结构简化为壳体零件，抽取中面或直接采用薄壁实体，统一用壳单元划分，避免实体网格过多导致计算卡顿。

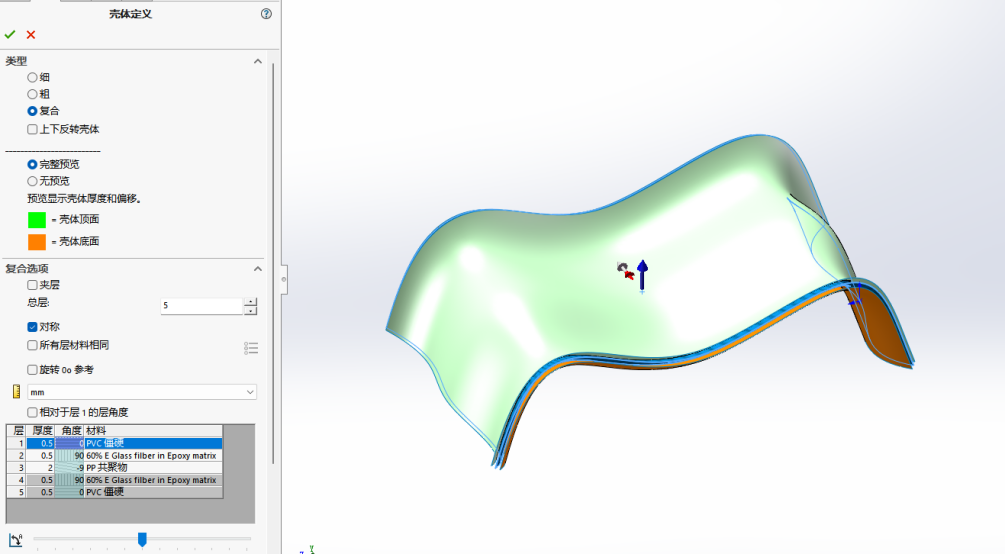

右键壳体零部件，编辑壳定义，选择复合模式，进入分层编辑界面。按实际结构从上到下依次添加每一层：选择对应材料、输入单层厚度、设置纤维铺设角度，严格还原真实堆叠顺序。注意对称的话只需要设置一侧的材料即可，另一侧软件会自行进行识别。

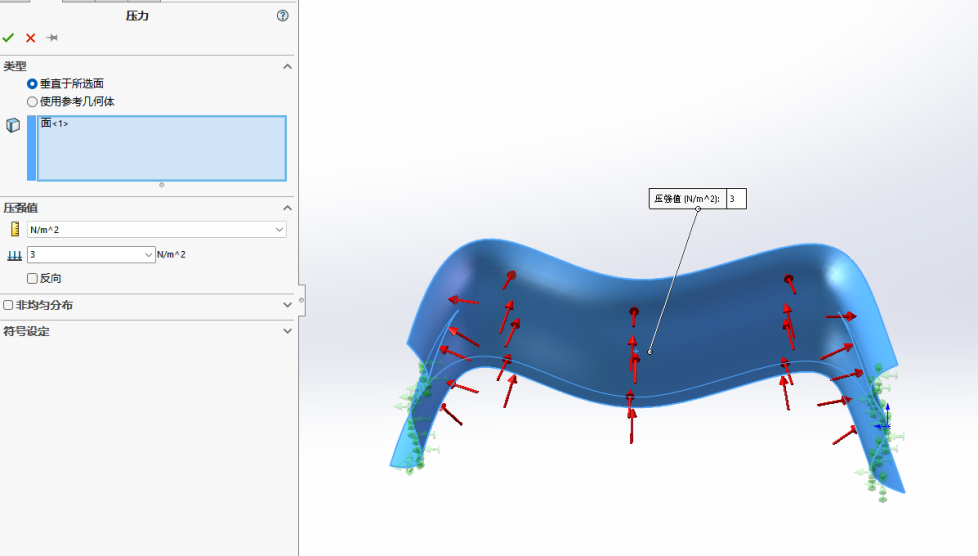

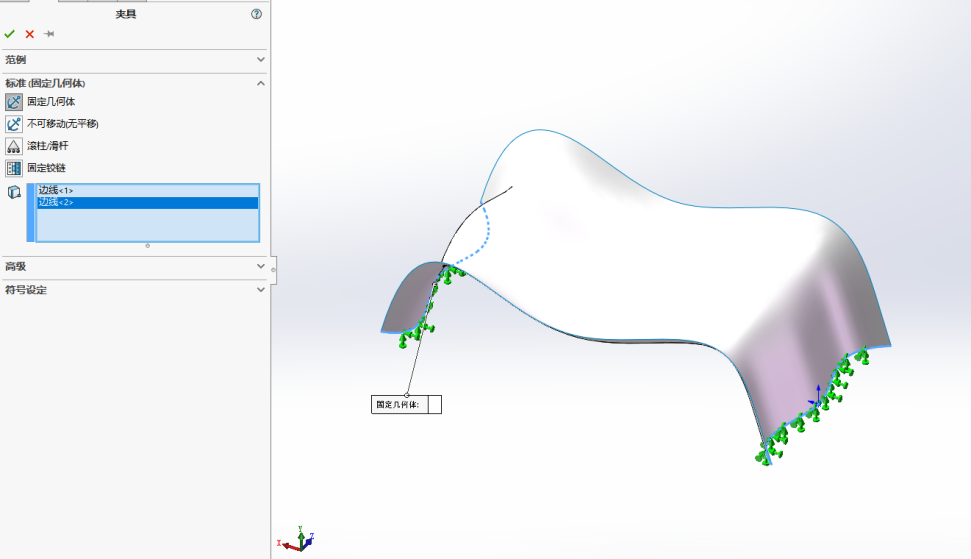

按实际工况添加固定约束、压力载荷、集中力、扭矩等，和常规结构仿真设置方式一致。具体请参考图中所示。采用高质量壳网格，控制网格大小，保证复合层结构的网格规整，避免畸形网格影响层间应力计算。

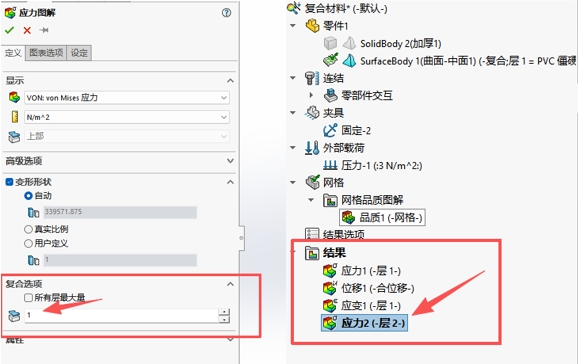

提交计算后，可查看整体应力、变形，还能单独查看各分层应力、层间剪切应力，判断薄弱层位置、是否出现分层失效风险。在定义应力图解选项中定义复合层的层数便可以查看复合层每一层的应力或者变形，如下图红色线框中所示。

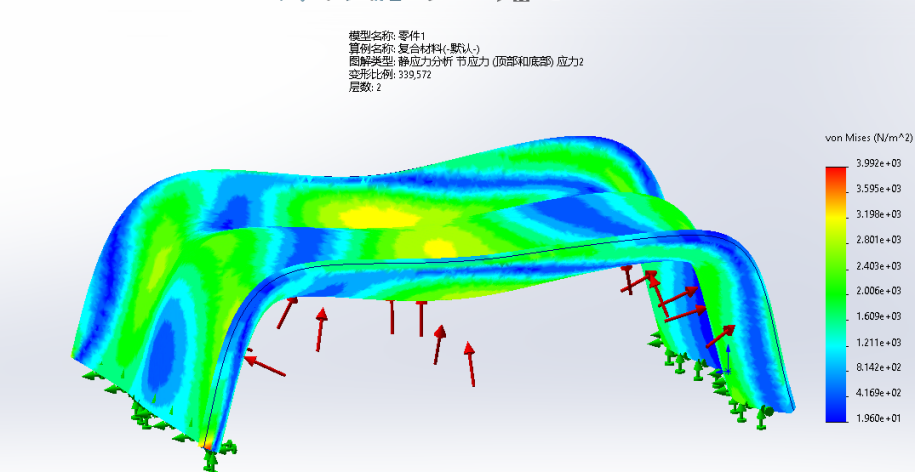

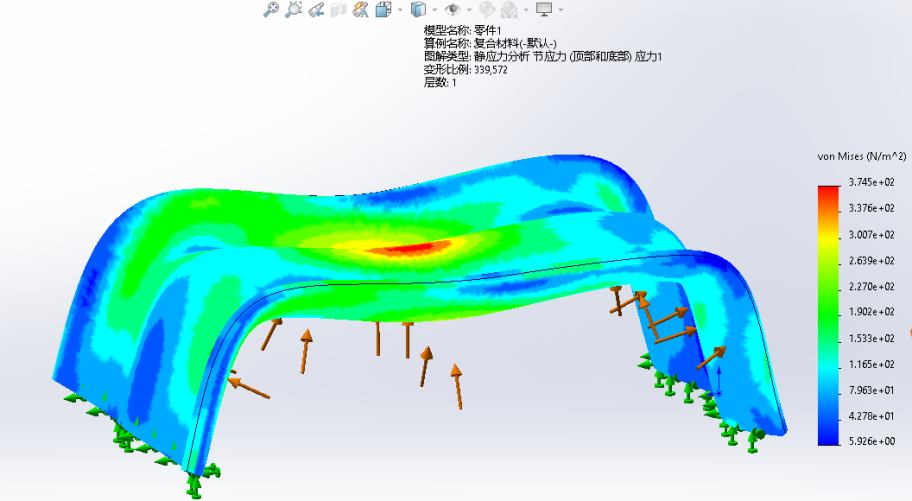

下图为复合层不同层数的应力分布情况：
