SOLIDWORKS Electrical最大的优势之一便是有三维电气布局，想要模型在三维空间里自动布线，我们就需要把普通的结构模型变更为具有电气属性的电气模型。
所谓的电气属性指的就是电气设备的接线连接点，我们需要告诉三维模型它可以从哪些地方接线，以及如何安装。
下面我们以一个简单的端子模型为例子带大家走一遍过程。

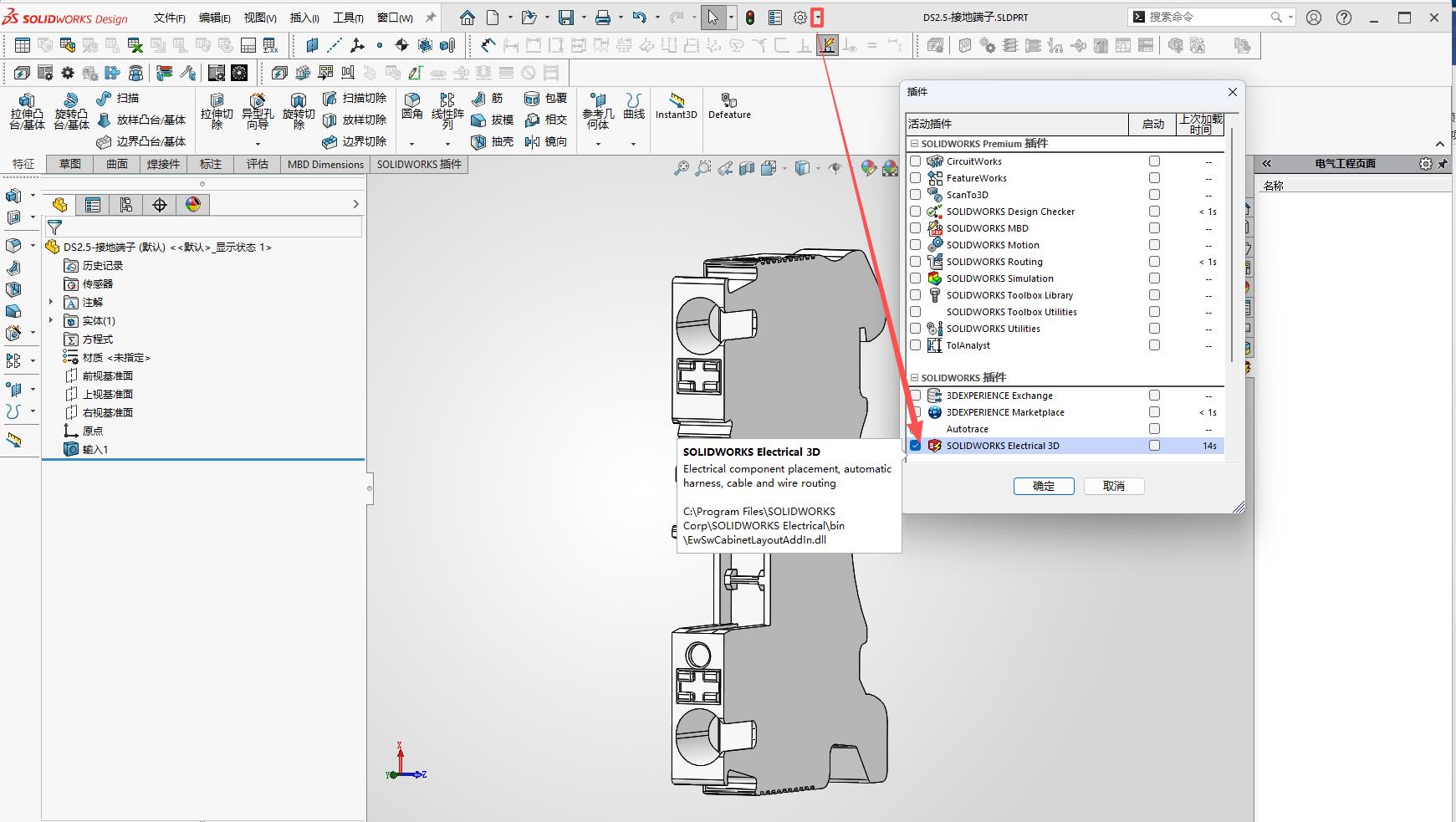

首先打开模型，然后调用出电气3D的插件。

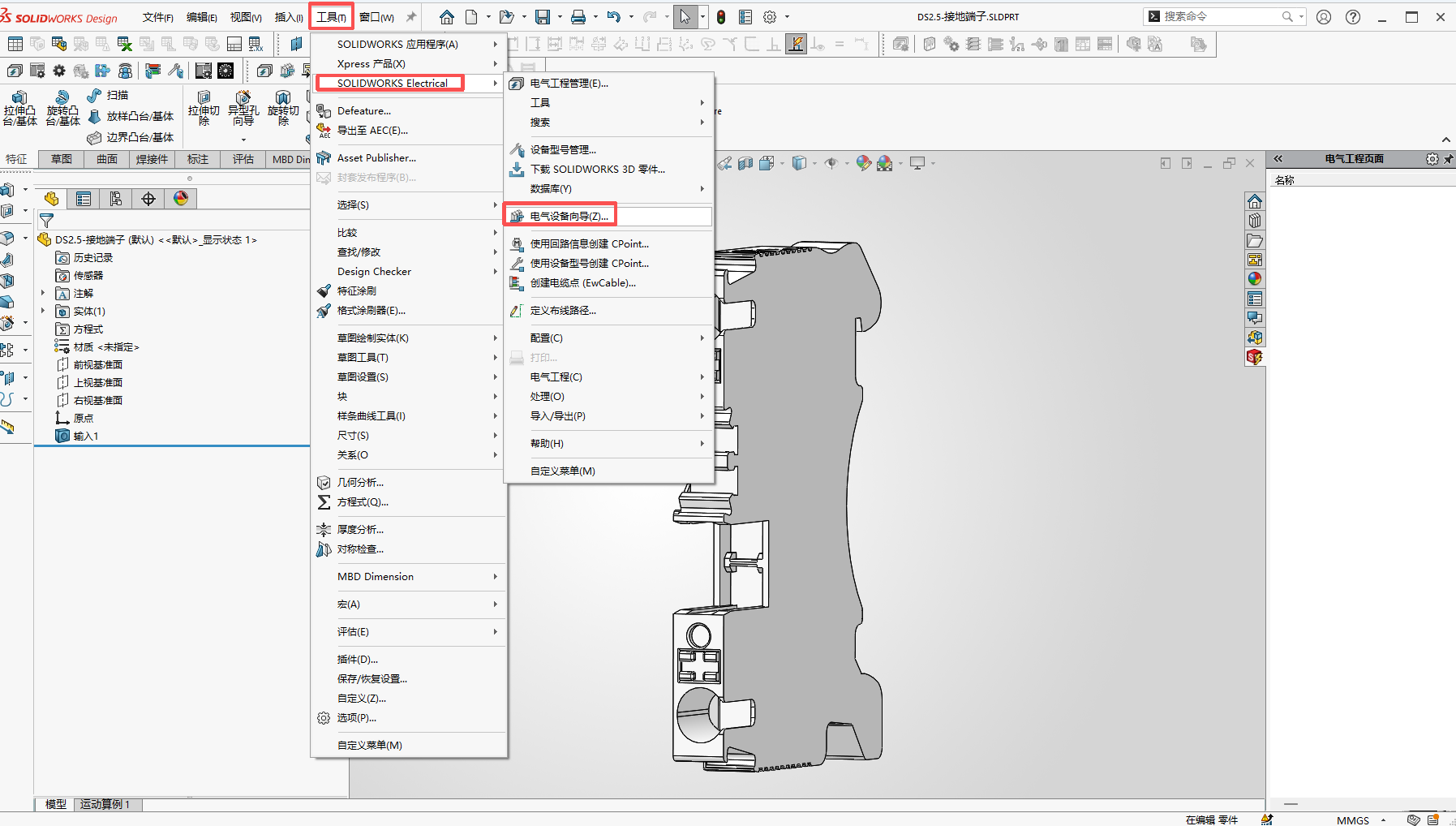

然后找电气设备向导按钮，点击进去。

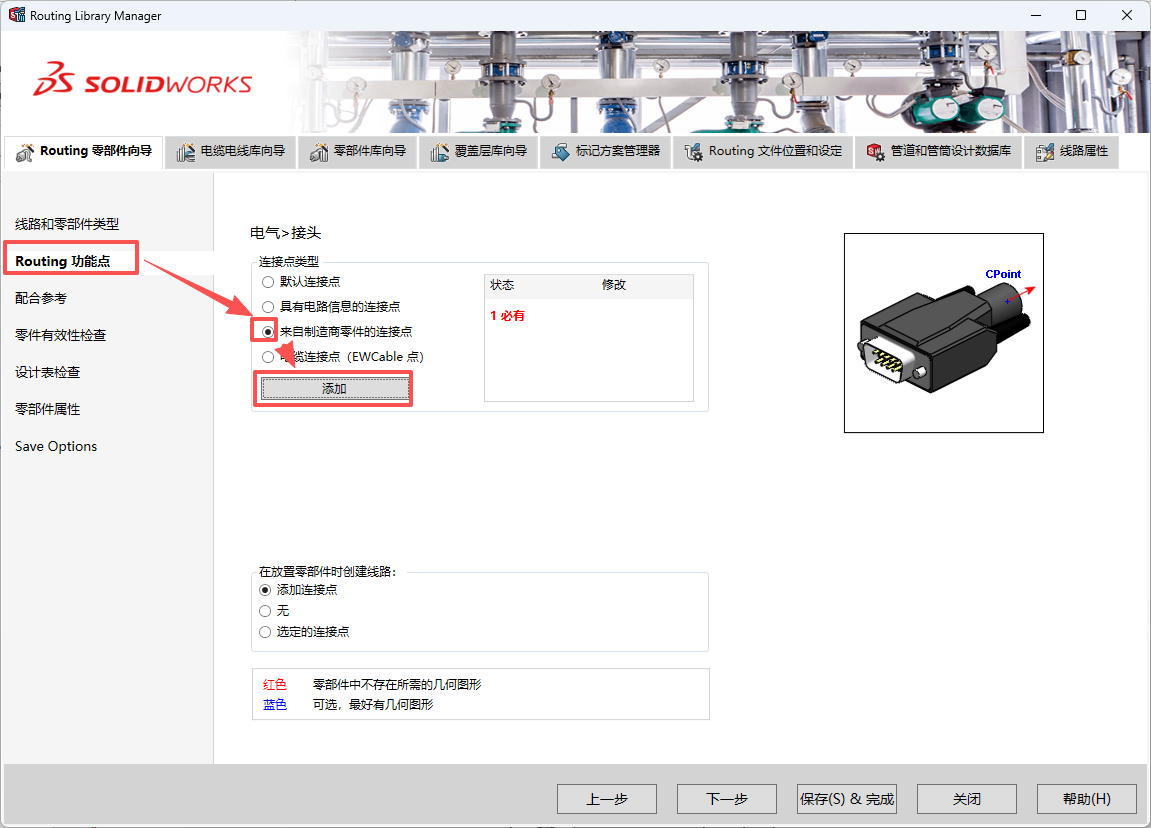

然后跟随向导的指引完成属性赋予，一般从“routing功能点”这一步开始，这里有几个选项，通常来说选择第3个，以我们数据库里的部件来匹配当前模型的出线点，然后点击添加按钮。

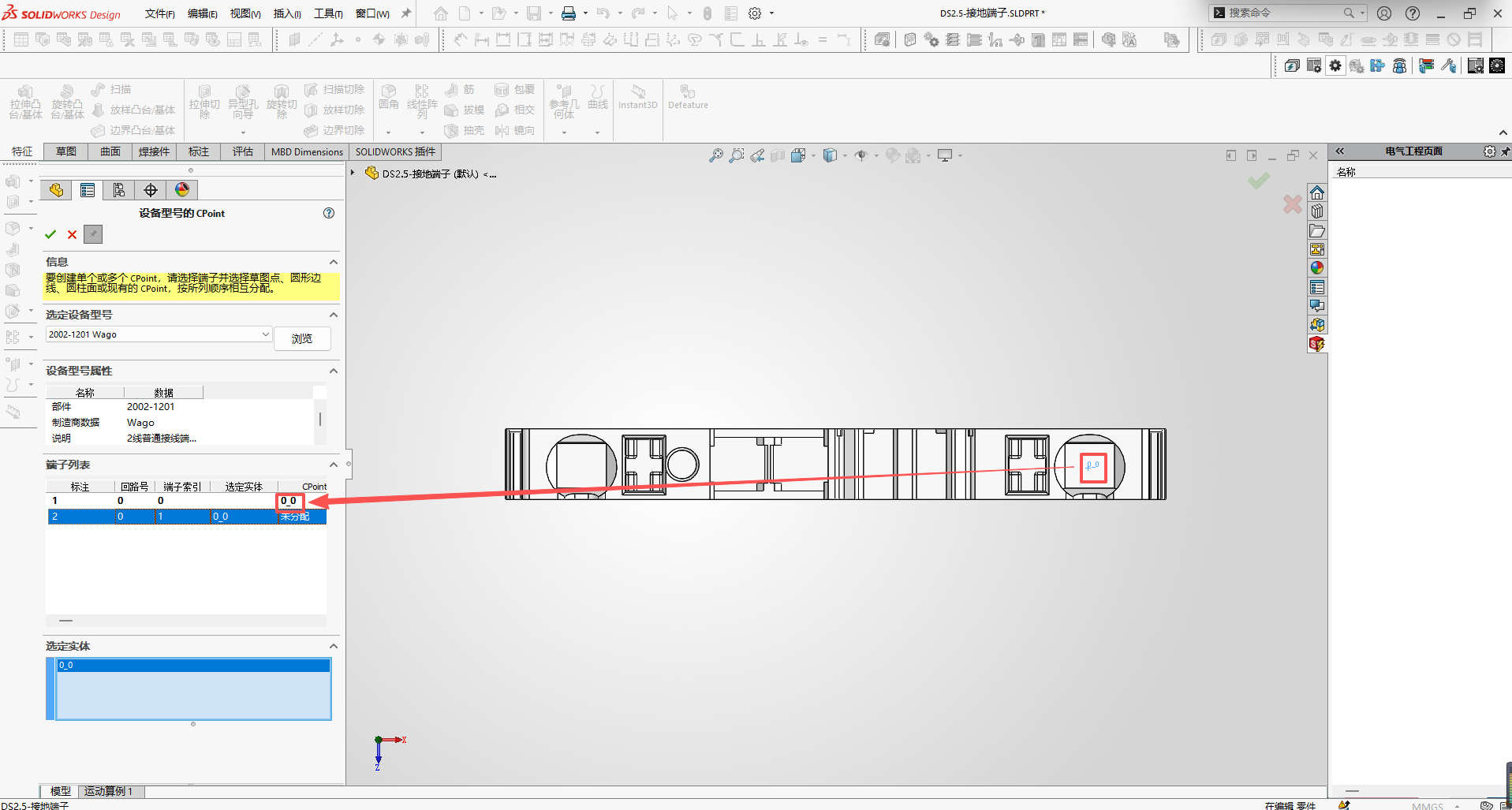

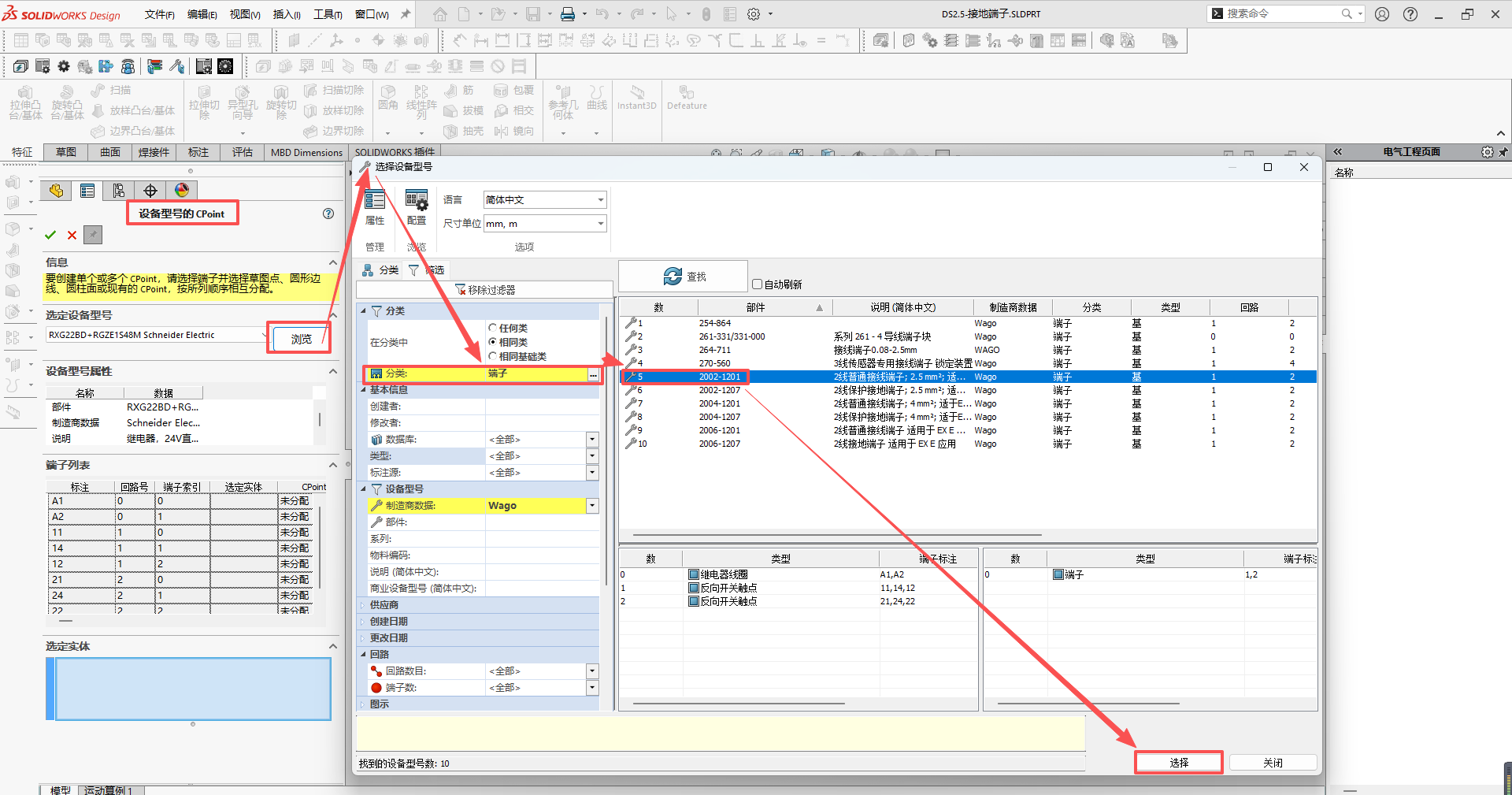

点击添加后会进到SOLIDWORKS界面中并且弹出设备型号的CPoint界面，然后在下方点击浏览，因为此模型为端子，所以我们就把分类筛选到端子，然后找到对应的型号后点击选择。

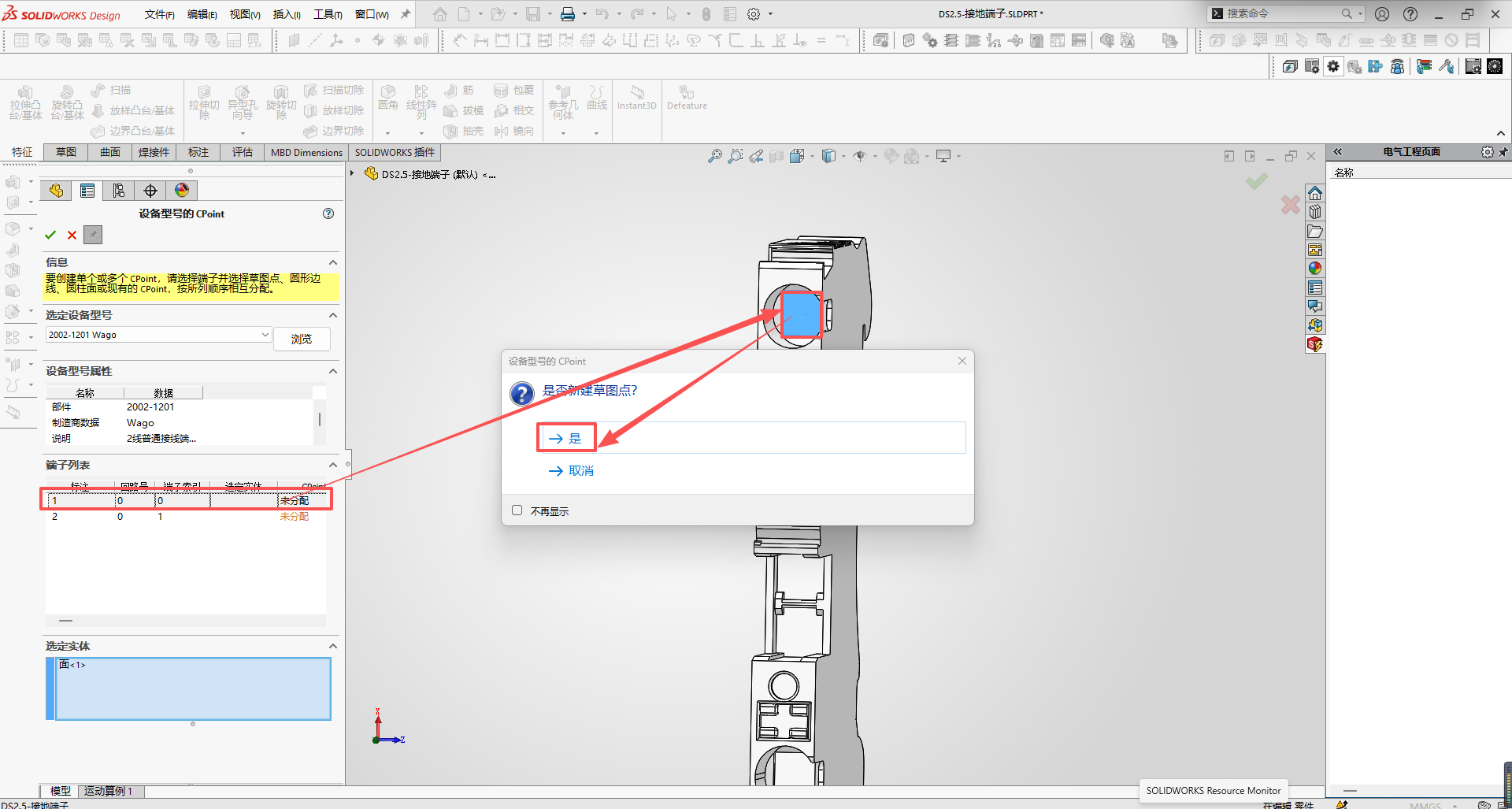

然后在左侧的端子列表中就会出现回路和连接点，只需要点击连接点然后在模型上点击合适的出线位置，软件会自动创建草图点来匹配此连接点，重复此步骤关联所有出线点即可完成这一步。
所有回路连接点都关联成功后就可以回到向导中进行下一步：创建配合，这一步的目的主要是在插入模型的时候，模型会自动吸附导轨或安装板上。同样有几个选项，分别对应模型会默认吸附到哪里。对于端子我们就选轨迹也就是导轨即可。

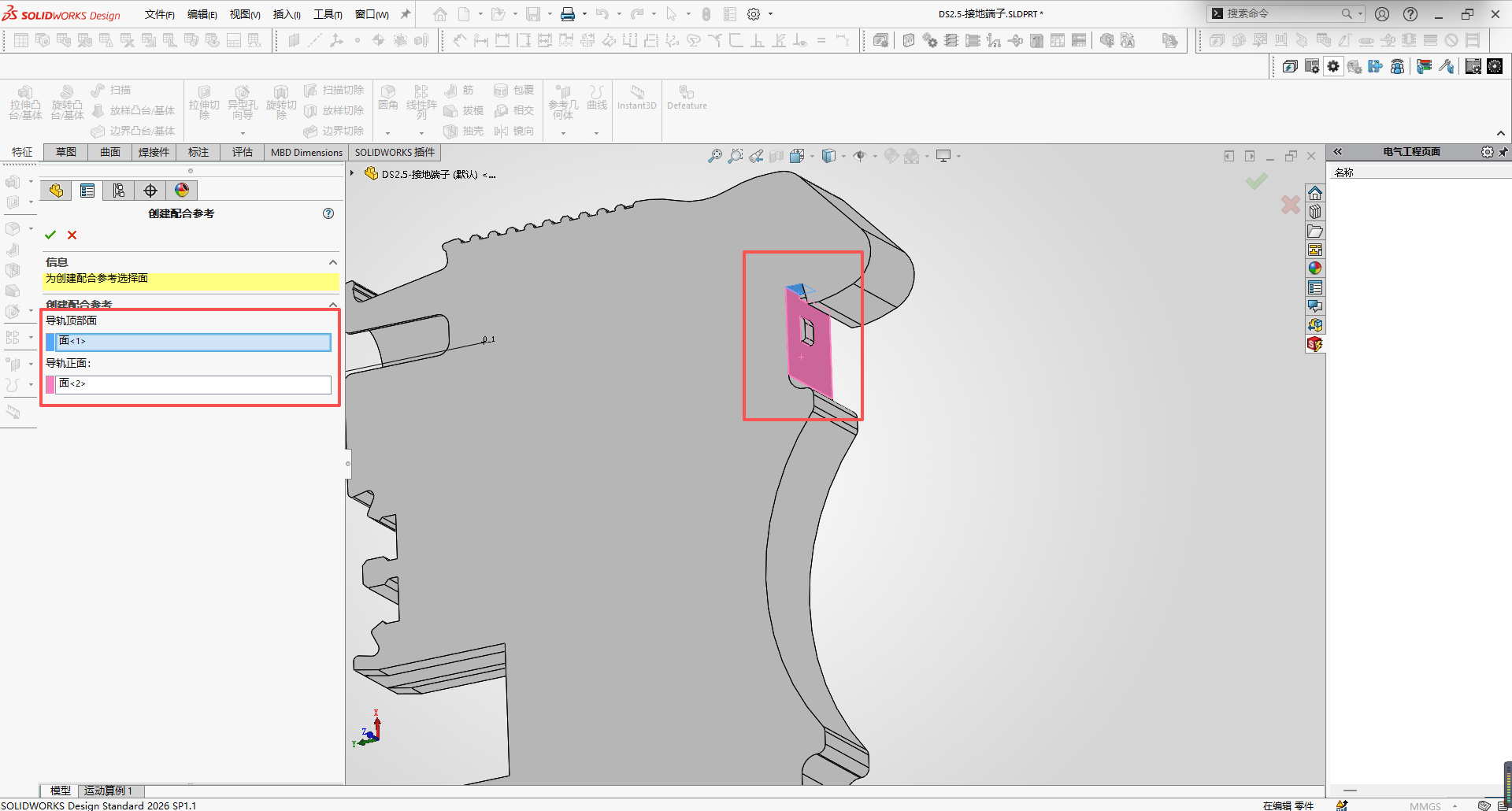

然后再打开的界面中依次选择安装时导轨的上面和背面，点击对勾完成设置。

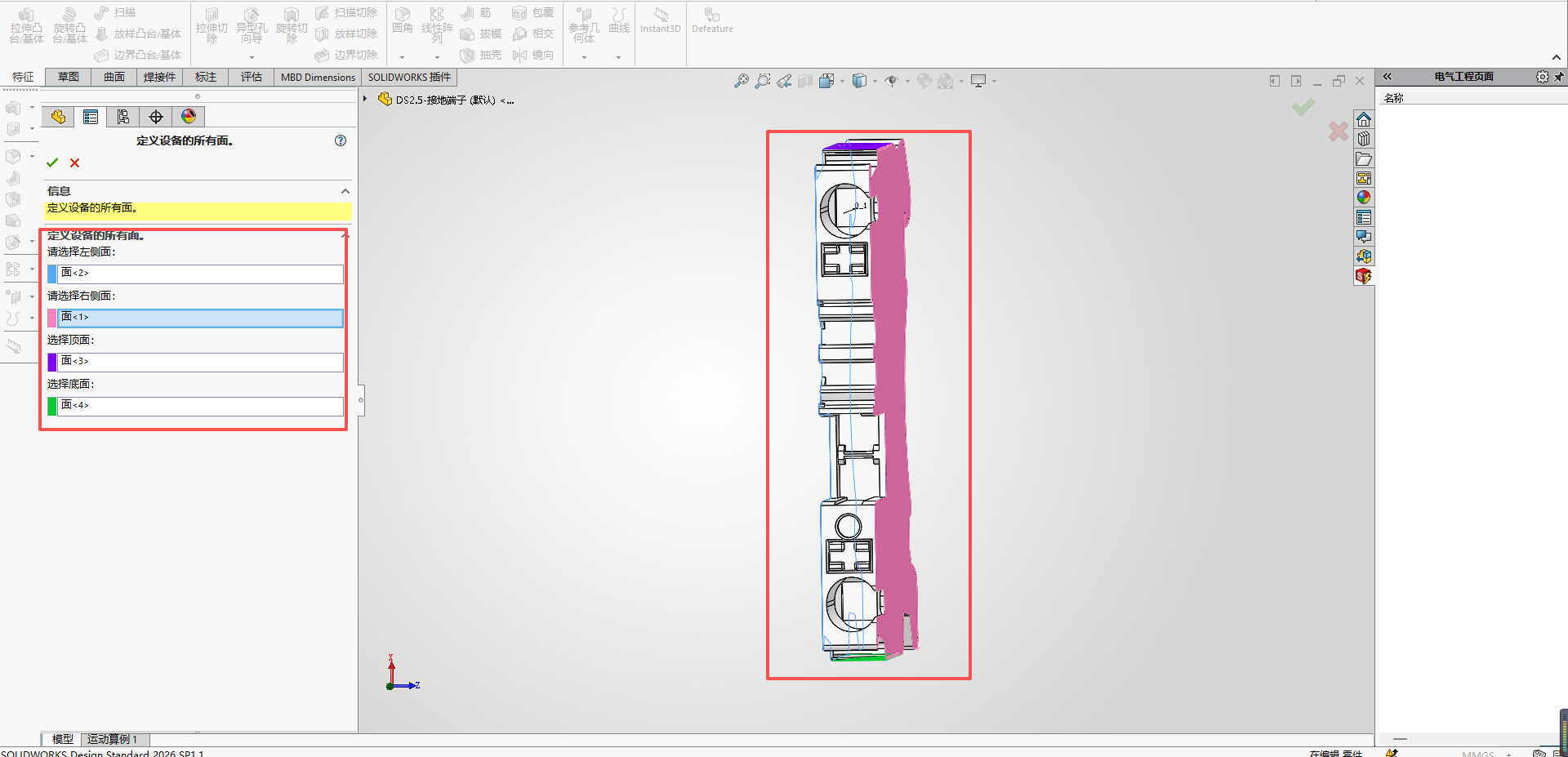

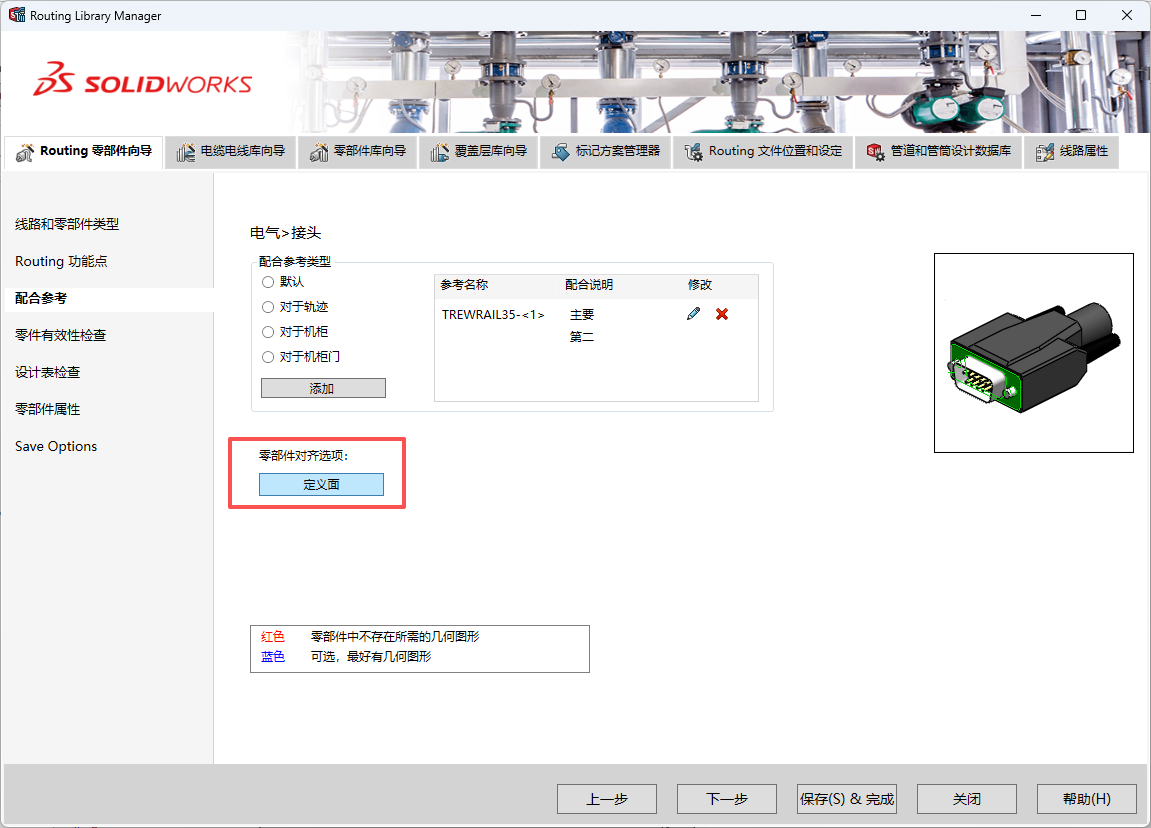

然后再回到向导中进行下一步：定义面，这个步骤主要是用于多个相同设备批量放置时，往哪一边摆放。在打开的界面中依次选择模型的四个面然后点击对勾即可完成。
这一步做完之后电气模型就算做完了，接下来关闭向导进行保存，然后就可以在项目里调用了。
