SOLIDWORKS Electrical 2026最新版本做了诸多更新，今天我们将为大家盘点几个最实用的增强功能。

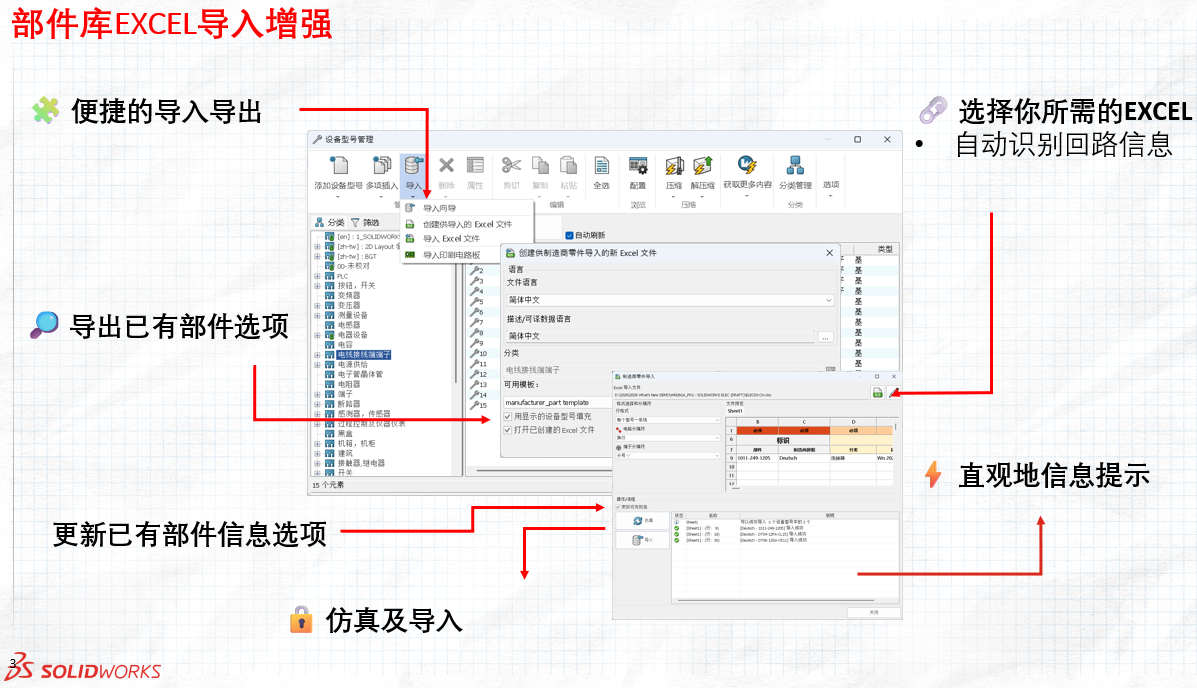

SOLIDWORKS Electrical 在2024年的SP3 版本中添加了新的部件导入选项，在此次初始版本中，我们必须为每个电路的每个端子输入值，并用适当的分隔符将这些值分隔开。而在2026版本中对此项功能进行了完善和优化。现在只需输入一次，当我们导入 Excel 文件时，SOLIDWORKS Electrical 会将该值应用到所有电路的所有端子上。

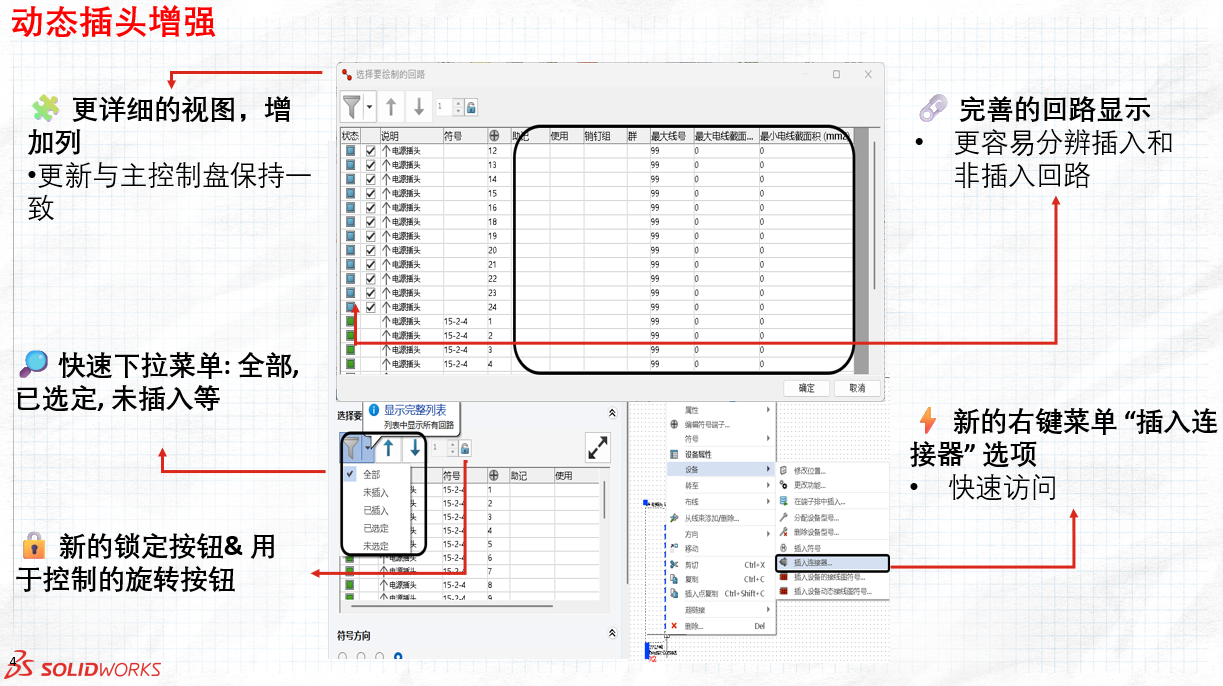

SOLIDWORKS Electrical 2026对动态连接器插入功能做了改进，将为连接器添加一个符号，在动态连接器插入命令中新增了一个展开按钮。这个新的扩展用户界面包含了选择过滤器，可以更好地选择要与符号一起插入的电路和端子。这对于包含大量引脚的连接器来说尤其方便。

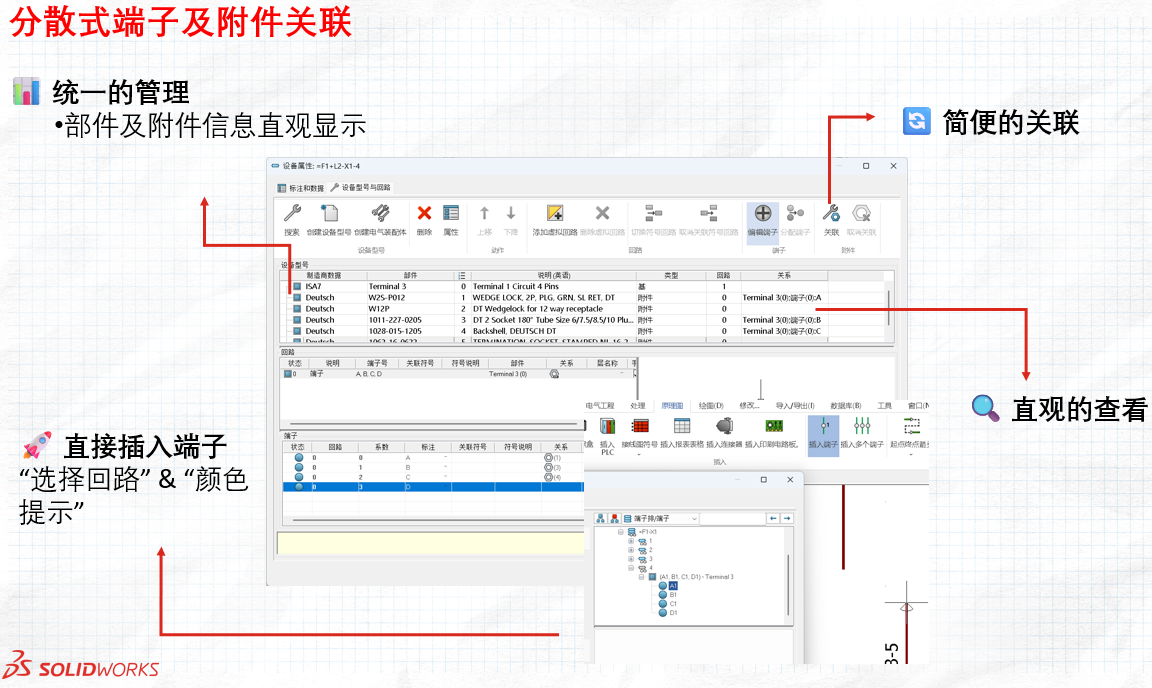

SOLIDWORKS Electrical 2026在设备型号与回路中，新增了组件属性功能，可以将部件的附件关联到这里的基础部件的特定电路和端子上。

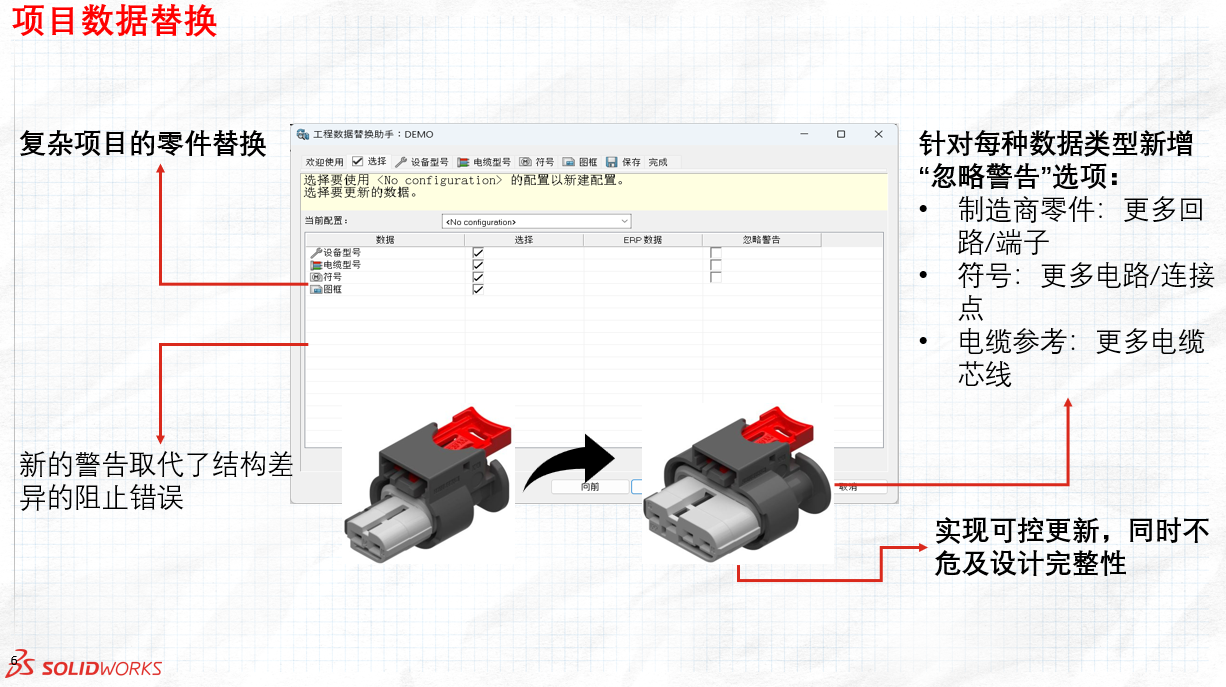

SOLIDWORKS Electrical 2026在这个项目数据替换里增加了一个新的菜单，可以忽略错误。以前在替换的时候假设发生错误进程就会自动中断，不会替换，我们就不知道它有没有替换成功，反正最后的结果是没有成功。那么现在呢，我们可以忽略它，即使有错误了 软件还是会把它替换过来，只是这个回路匹配不上。它并不会阻止你，然后通过检查来检查具体的错误。

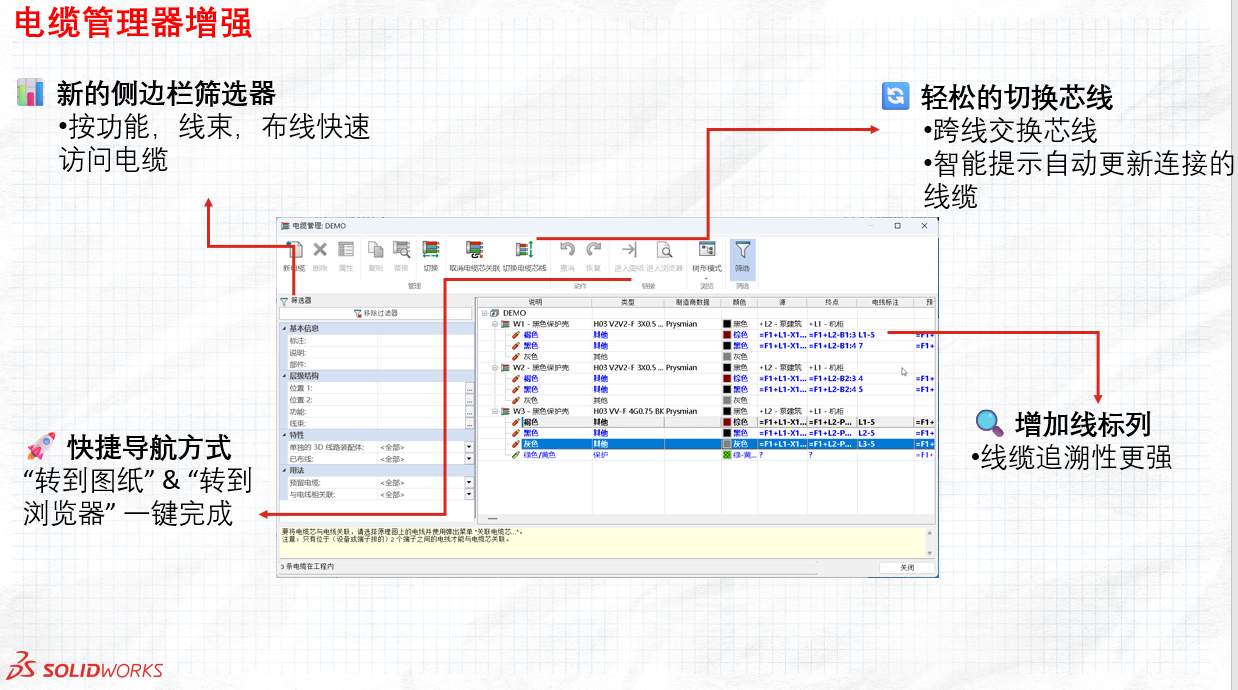

SOLIDWORKS Electrical 2026在电缆管理器里功能增强了两块，第一个增强是筛选器可以在侧边栏里通过各种条件去筛选快速的访问电缆；第二个增强是多了一个切换电缆的按钮，原来同一根电缆的芯线相互之间是不能互换的，现在新增了芯线的切换功能，也增加了电缆标注的观察电缆有可追溯性，同时可以跳转到图纸或浏览器的功能。

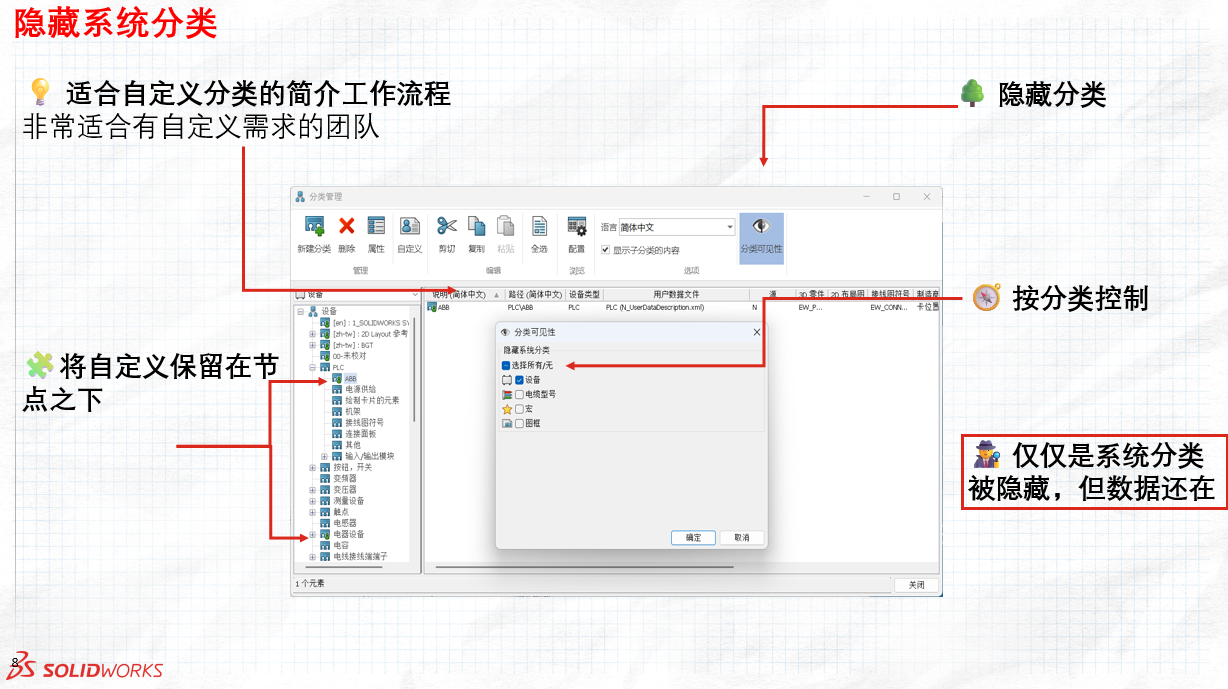

SOLIDWORKS Electrical 2026对一些特别个性化的公司，如果想定制自己的分类，那么在这个分类系统分类里边可以点击“分类可见性”，可以选择设备电缆型号或者这个宏图框是否可见，那么当然了虽然分类把它隐藏了但是这些数据它还是在的。

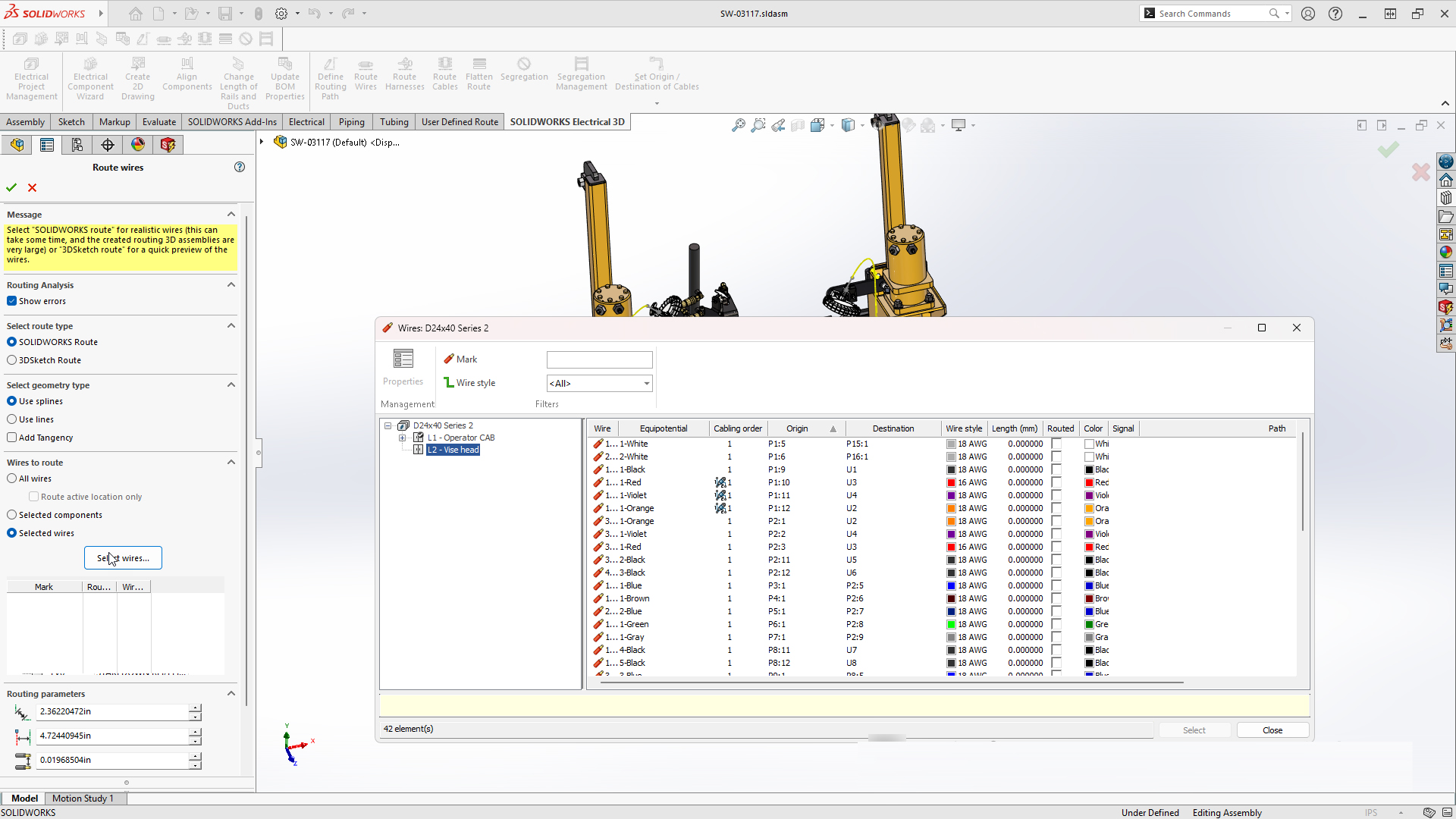

SOLIDWORKS Electrical 3D 2026 对电线步路属性管理器功能进行了增强，通过电线步路属性管理器允许对选定电线进行有针对性的直接布线操作（操作可在“选择电线”属性管理器中完成，就像处理电缆一样，将步路操作聚焦于特定单根电线或一组电线，从而为线束设计带来更高的精度与灵活性。可简化并优化三维电气设计，从而提高控制精度和效率。
