旋转部件频率仿真分析的核心是通过数值仿真软件构建精确的动力学模型，复现部件的频率特性，其方法需根据部件类型（如刚性转子、柔性转子）、转速范围（低速、高速）、激励类型（稳态、瞬态）选择，核心流程包括模型构建、参数设置、求解计算、结果分析四个阶段。

本文将采用SOLIDWORKS Simulation对旋转的刀具进行频率分析，具体步骤如下：

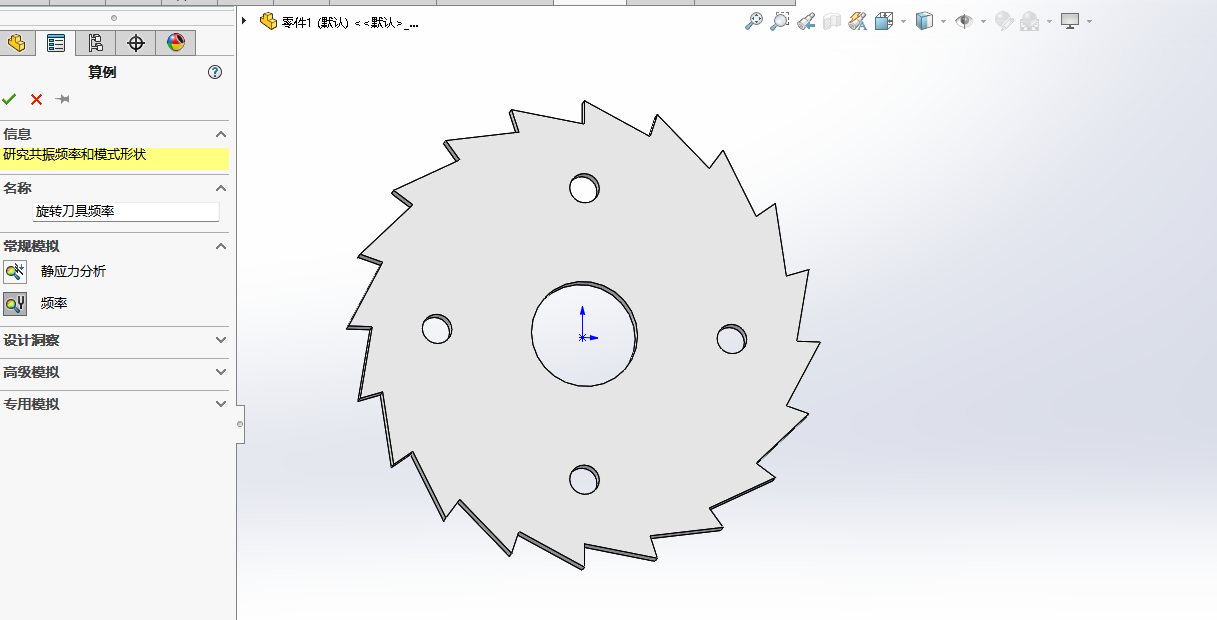

导入我们需要分析的模型，进入算例页面，选择频率算例分析，重新命名我们的算例名称。

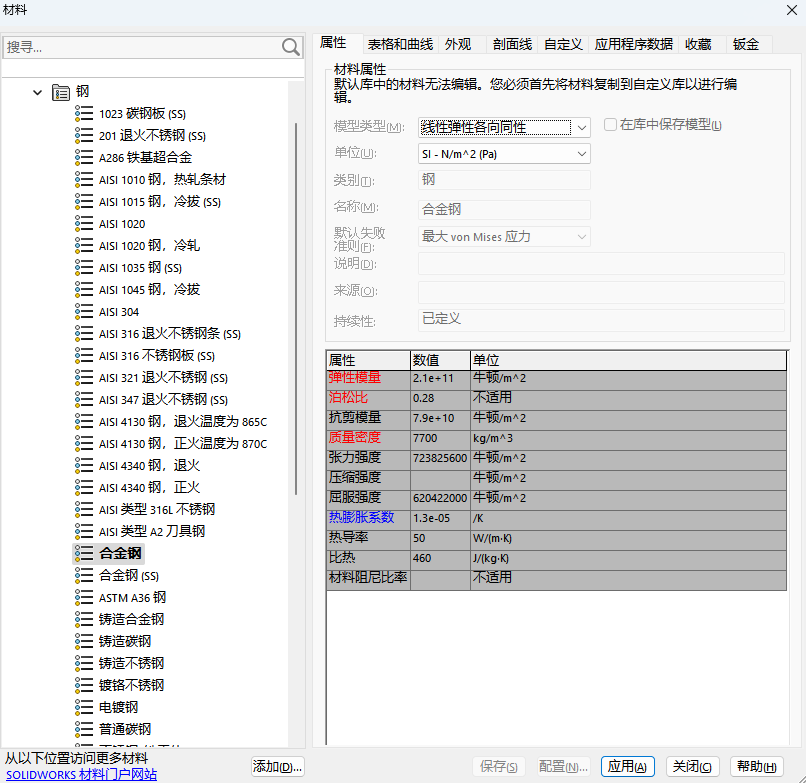

进入分析页面后根据流程，首先定义编辑好材料属性，本例选用材料库中的合金钢，具体的材料属性如下图所示：

编辑定义好载荷以及边界条件后，点击运行算例。需要注意的是——位移结果的大小在频率分析中没有意义。位移结果只能用于在相同的振动模式中比较模型不同部件的相对位移。要想得到有意义的位移结果需要进行动态分析，因为存在于模型振动时间有关的初始激励力。

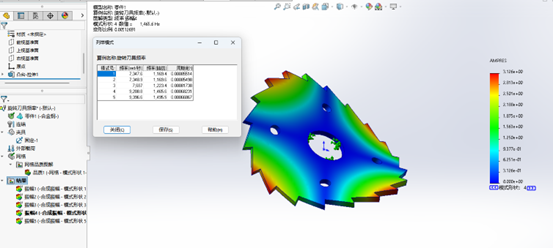

以上为该部件前5阶振动模式，如需更多阶的振动模式，可在属性中设置相对于的数值。
