了解SOLIDWORKS Electrical的工程师都清楚，这款软件最大的核心优势之一，就是能够实现电气原理图设计与三维模型之间的布线设计，比传统纯二维绘图更直观误差也更小。但在实际上手应用中，很多人都会忽视一个关键步骤。

由于市面上大多教程和技术分享多聚焦于三维布线技巧与布线成果展示，极少详细介绍电气装配体空间怎么从二维生成。导致很多工程师在准备进行三维电气设计的时候开头就卡壳了，发现无从下手，或者后续设计过程中出现设备无法布局、无法布线等问题，反而降低了我们的设计效率。

其实，从二维图纸创建电气装配体空间，是SOLIDWORKS Electrical三维电气设计的第一步。本文将结合实操，详细介绍从二维软件制作电气装配体空间的完整流程、空间与电气位置属性的关联逻辑以及如何对接现有三维机柜装配体，帮大家了解三维电气设计流程。

二维软件创建

电气装配体空间的完整操作

电气装配体空间并不是用三维软件来新建，而是依托二维原理图的位置数据转化而来，所有三维电气设计的空间基准，都源于二维图纸的位置属性。其实创建的操作很简单但要求规范，具体步骤如下：

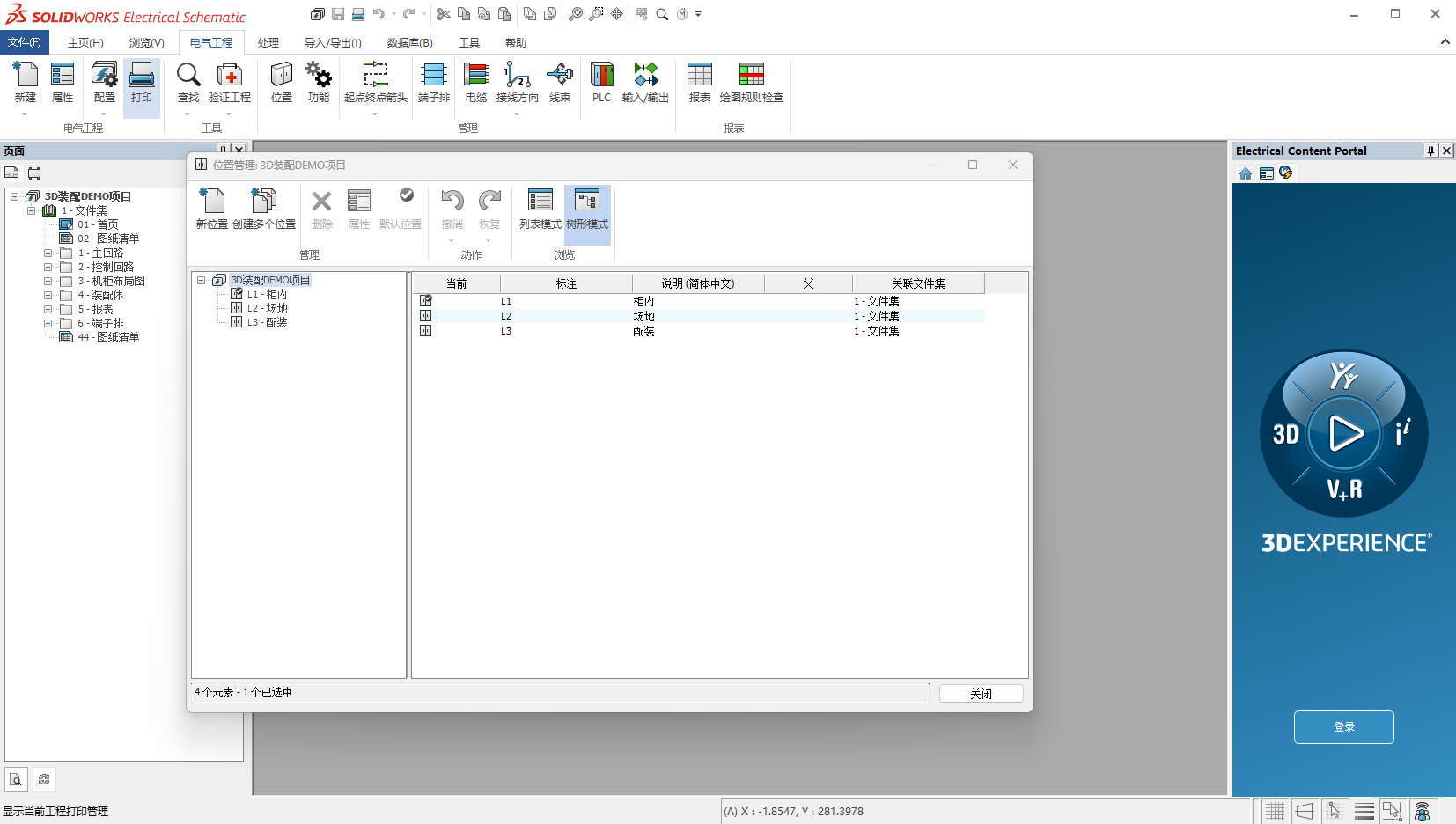

首先，需要完成二维电气原理图的基础设计与审图。在创建装配体空间前，必须确保二维图纸已完成设备的选型和设备的位置划分。简单来说，就是二维图纸中的设备需要分配各自的安装位置，比如：在机柜内、现场箱体还是远程设备等，这是后续生成设备对应装配体空间的核心依据。

其次，找到装配体生成指令。在SOLIDWORKS Electrical的【处理】选项卡中，找到【创建SOLIDWORKS装配体】功能按钮。

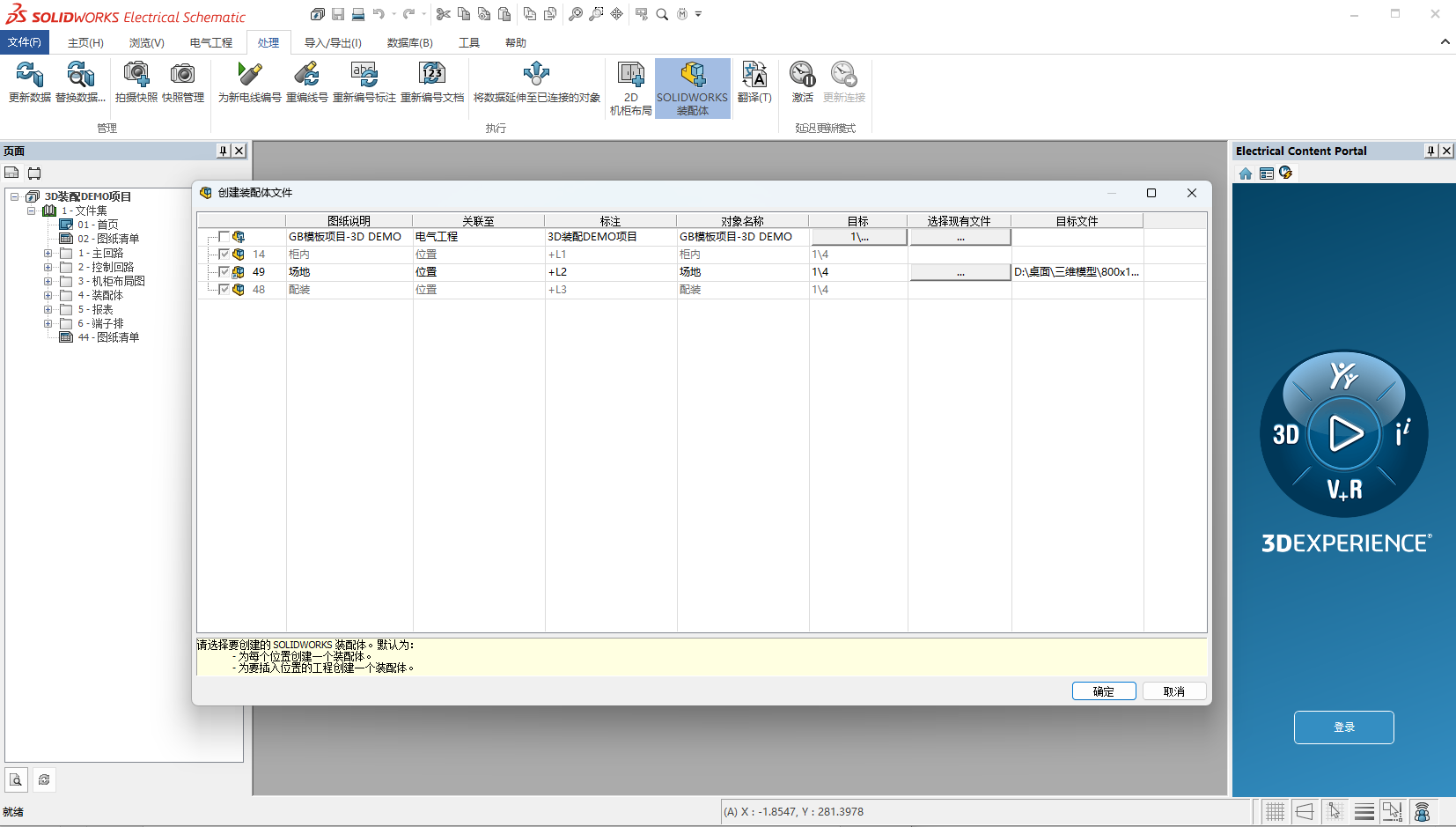

点击后软件会自动读取当前工程的位置属性数据，弹出装配体创建配置对话框。系统会自动识别图纸中所有已定义的电气位置，逐条展示可生成的装配体选项，工程师可根据实际需求，单独勾选单个位置 单个生成或者批量勾选多个位置，批量生成对应的电气装配空间。

最后生成的空间会继承二维图纸的设备分布的位置关系，为机柜布局、导轨线槽布置、三维布线预留标准设计环境，生成的过程全程无需打开SOLIDWORKS手动搭建空白装配体。

电气装配体空间与

电气位置属性的核心关联关系

很多设计师出现图纸与三维数据不同步、设备找不到或丢失的问题，核心原因就是没有注意装配体空间和电气位置属性的绑定逻辑。二者是一一对应、双向联动、数据同源的核心关系，也是SOLIDWORKS Electrical机电联动的核心底层逻辑。

第一，位置属性决定装配体空间的边界。我们在二维图纸中定义的每一个电气位置，都是一个独立的设计属性，每个电气位置等于一个独立装配空间。比如柜内位置对应柜内装配空间、场地位置对应场地装配空间，不同位置的设备会被自动隔离。

第二，属性数据双向同步更新。二维里改设备名称、参数、备注，三维里自动同步；三维里调整信息，二维也会跟着更新。全程不用手动对数据，避免改图出错。保障整套工程图纸数据的统一性和准确性。

电气装配体空间与

现有三维机柜装配体的关联方法

如果每次都从空白的空间开始绘制机柜会非常的麻烦，因为多数企业在设计过程中，都会积累成熟的标准机柜、机架、导轨、线槽等三维模型。其实我们也无需每次重新建模，只需要把二维生成的电气空间直接关联到现有三维机柜即可，具体步骤如下：

第一步、准备标准三维机柜装配体文件

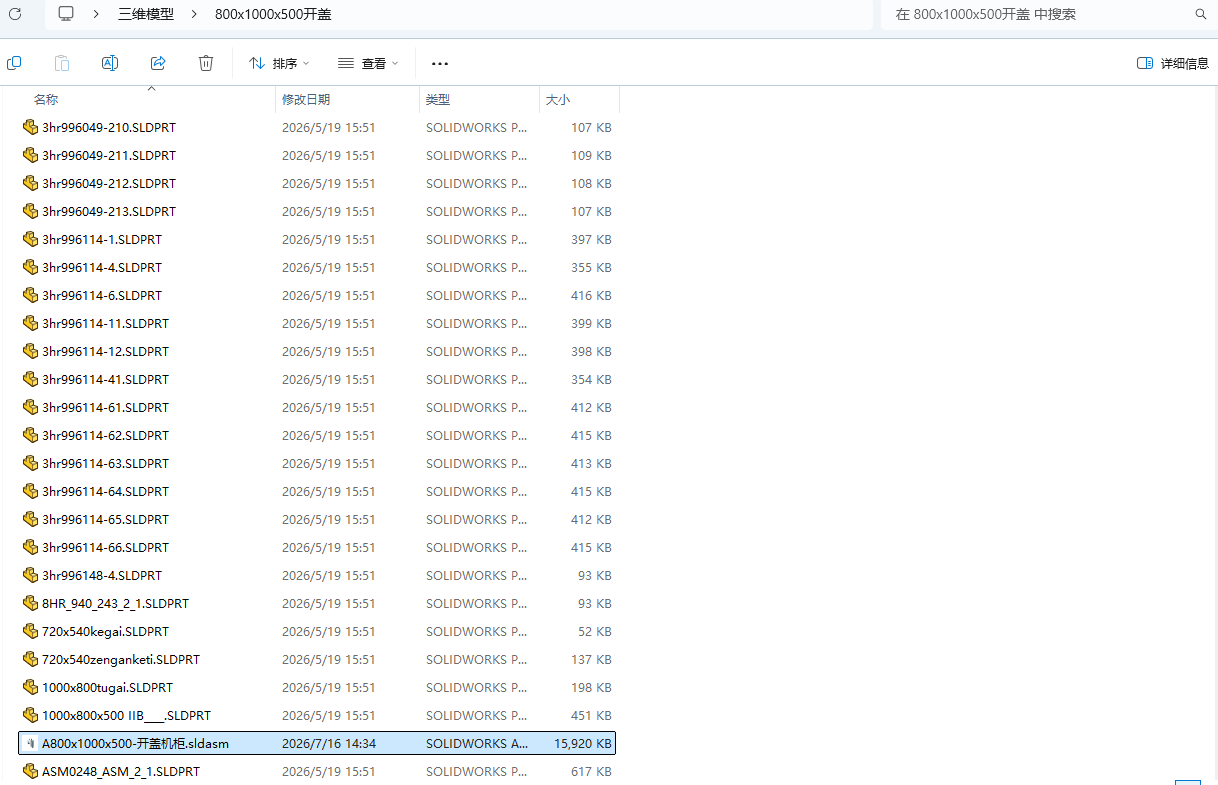

提前整理好准备使用的机柜三维模型，做好的标准机柜模型，放到固定目录或 PDM，方便软件调用。

第二步、关联现有三维装配体

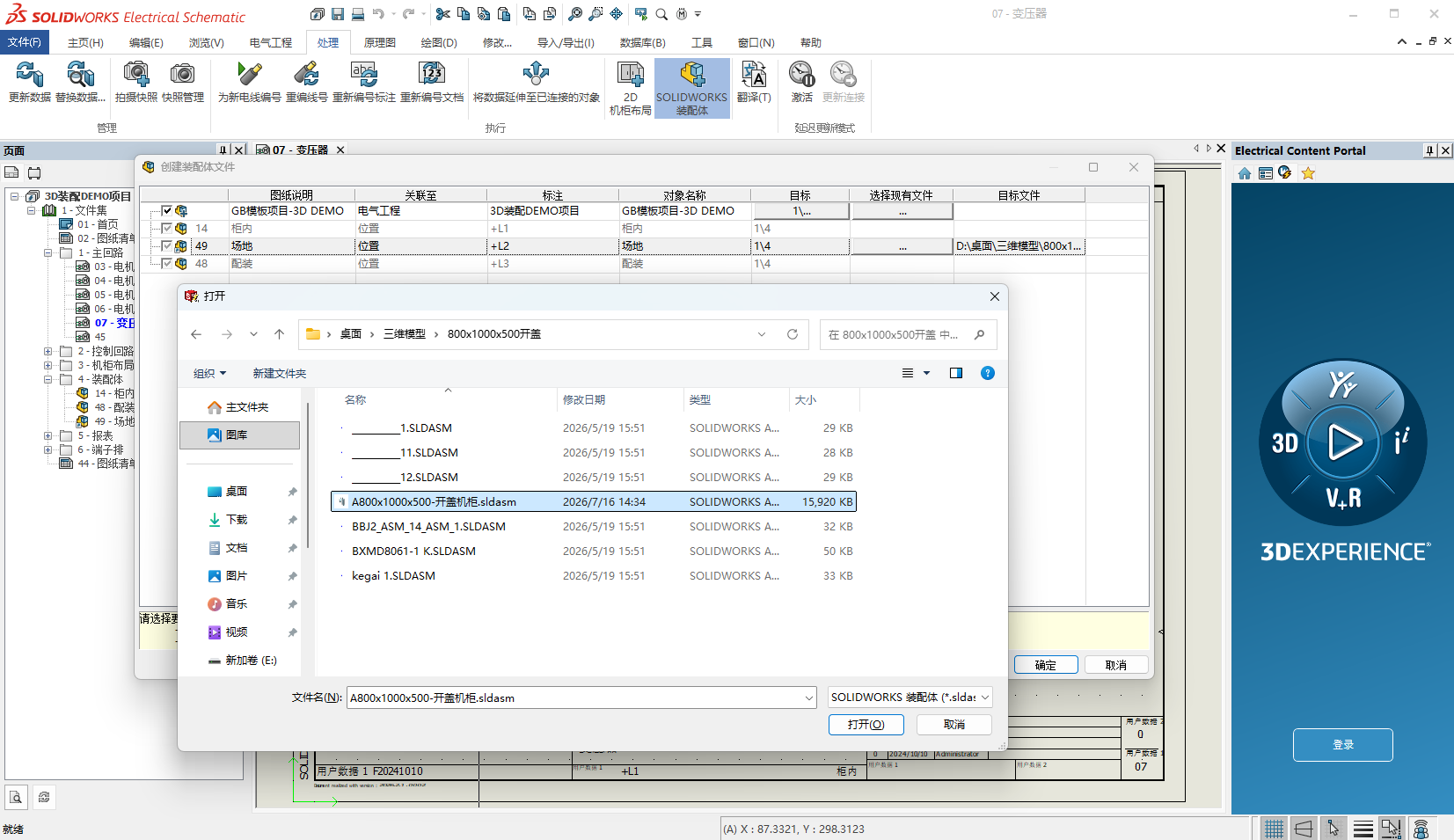

在二维生成电气装配体空间时，点击右侧的【…】，在弹出的文件选择窗口中，选中提前准备好的标准三维机柜装配体并确认。此时空白空间会直接关联此机柜模型。

第三步、精准对位与二次校验

双击生成的图纸页，会自动在SW中打开装配体，检查导轨、线槽位置是否合理。如果装配体中没有线槽和导轨也可以在后续的布局过程中添加。

第四步、机械电气实现全程同步

关联完成后，如果使用PDM来控制设计数据，后续如果二维改设备、三维改结构，两边会自动同步。真正做到机电协同，不干涉、不错位。

总结：规范前置流程

提升整体设计效率

从二维创建电气装配体空间，看似不起眼，却是三维电气设计最基础的一步。布线乱、数据对不上，多半是开头没做规范。

把装配空间创建、位置属性联动、机柜模型关联这三步掌握好，就能打通二维与三维，发挥SOLIDWORKS Electrical机电一体化设计优势。虽然不能直接提高设计效率、缩短项目周期但是可以为后续的机柜装配和三维布线提供准确的设计环境和数据支撑。
