这一次,我们将用 Abaqus 来模拟。刀具横向移动,罐体受到挤压、剪切,铝壳逐渐发生损伤并被切开的这个过程,同时观察罐内液体在这一过程中的响应。
注:为了简化流程,本次我们将碳酸液体改为了水。
一刀下去,看看仿真里会发生什么。
1. 材料损伤设置
2. 网格删除
3. SPH粒子的设置
1. 模型导入与几何预处理

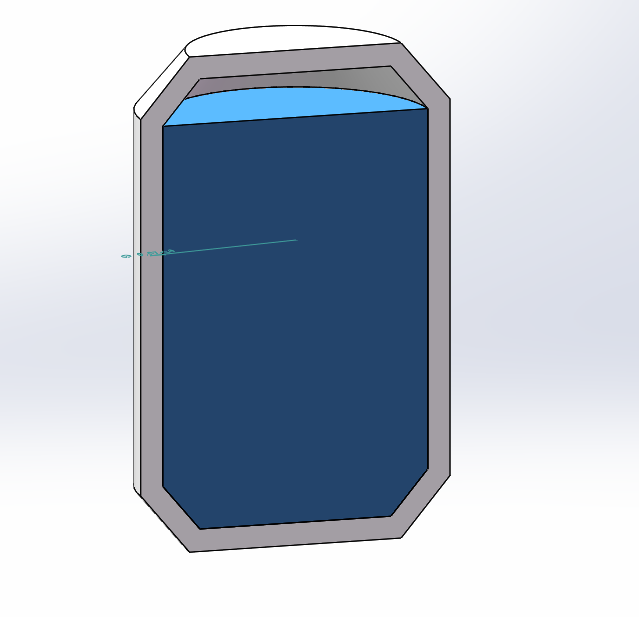

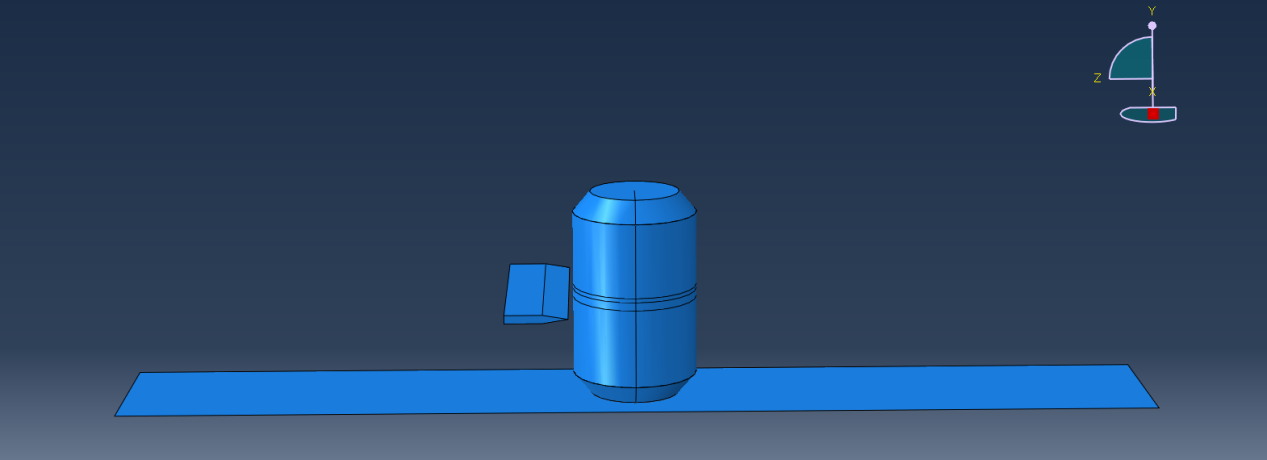

导入三维模型后,检查模型是否有间隙以及干涉,避免因为建模的缘故导致结果失真,在SOLIDWORKS中进行建模以及装配更加方便,将装配好的零件导入Abaqus中,易拉罐进行抽壳处理,刚性地面以及刚性刀具可在Abaqus简单建模,另外设置好对应的工作目录,本次模型的单位设置为米(m)。(高亮显示的为水)


2. 设置材料

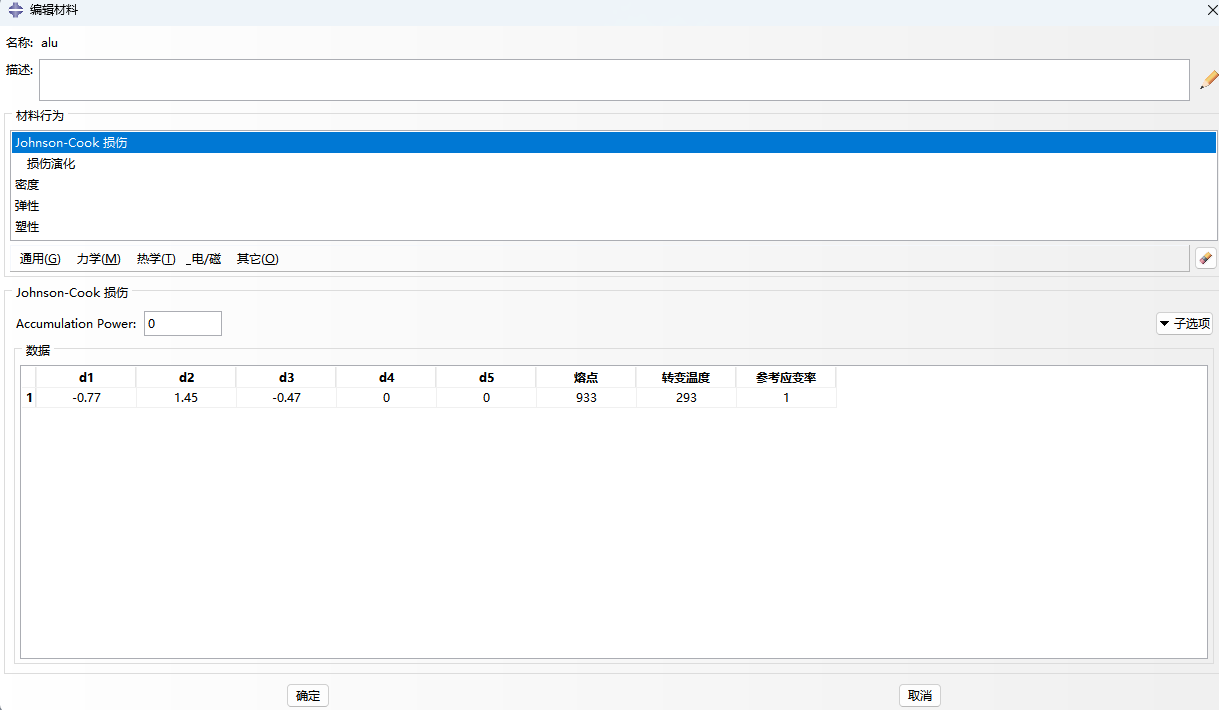

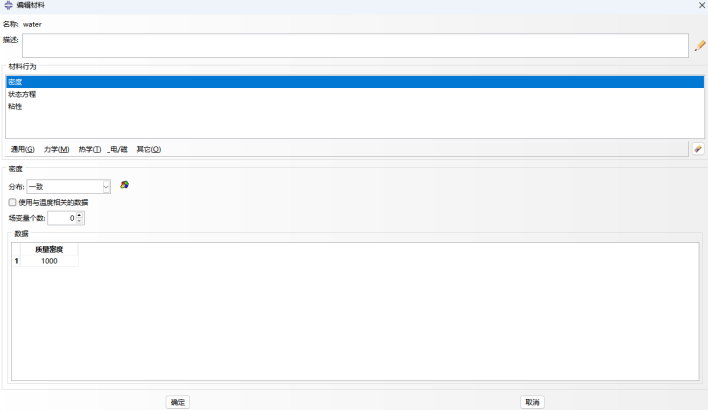

本次材料设置到金属损伤相关参数的设置,以下为部分参数的设置,详细参数请查看详细视频教程。创建截面赋予到对应的部件后,进行装配。


3. 设置分析步类型

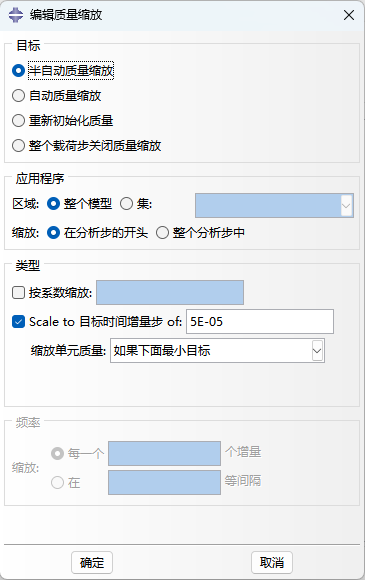

本次主要为动力显示分析步,时间长度为0.1,采用质量缩放,具体参数如下图所示。

4. 定义相互作用

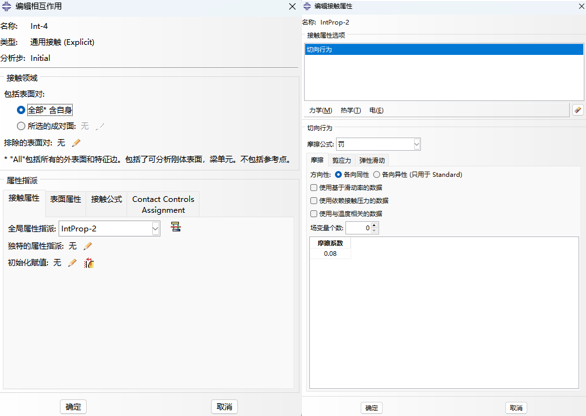

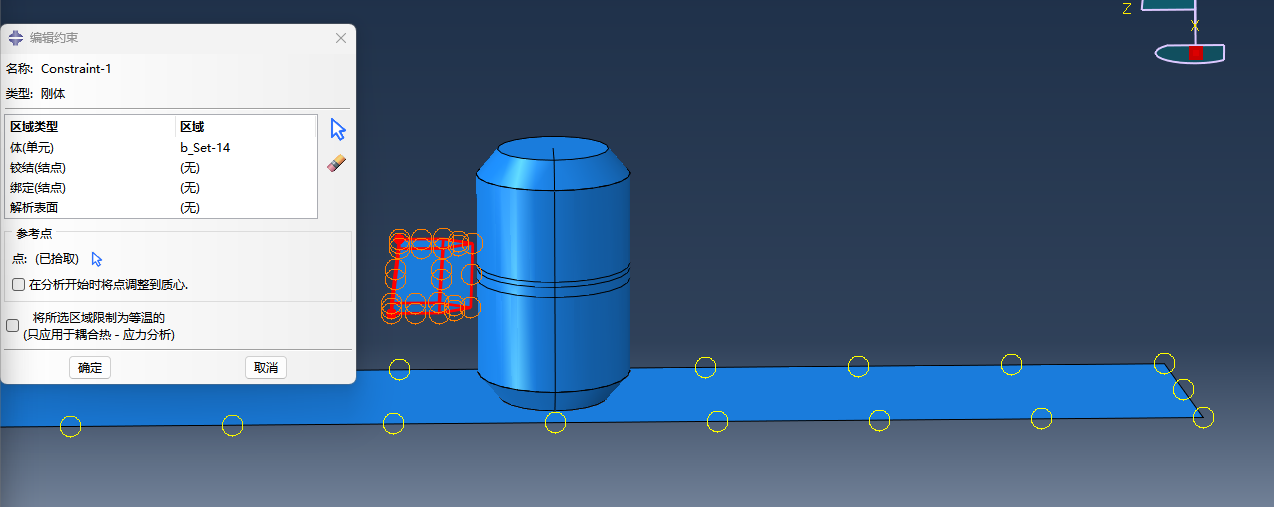

相互作用模块中设置通用接触,定义接触属性(摩擦),以及刚性刀具,刚性地面。


5. 定义边界条件

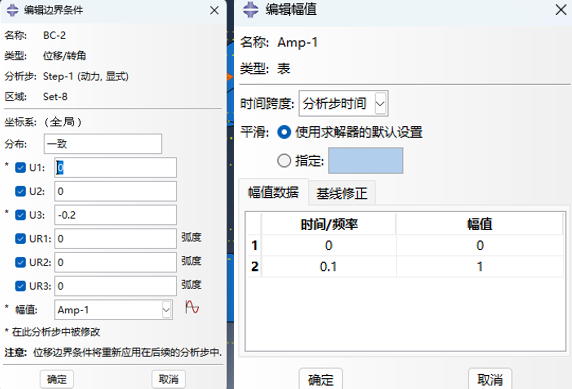

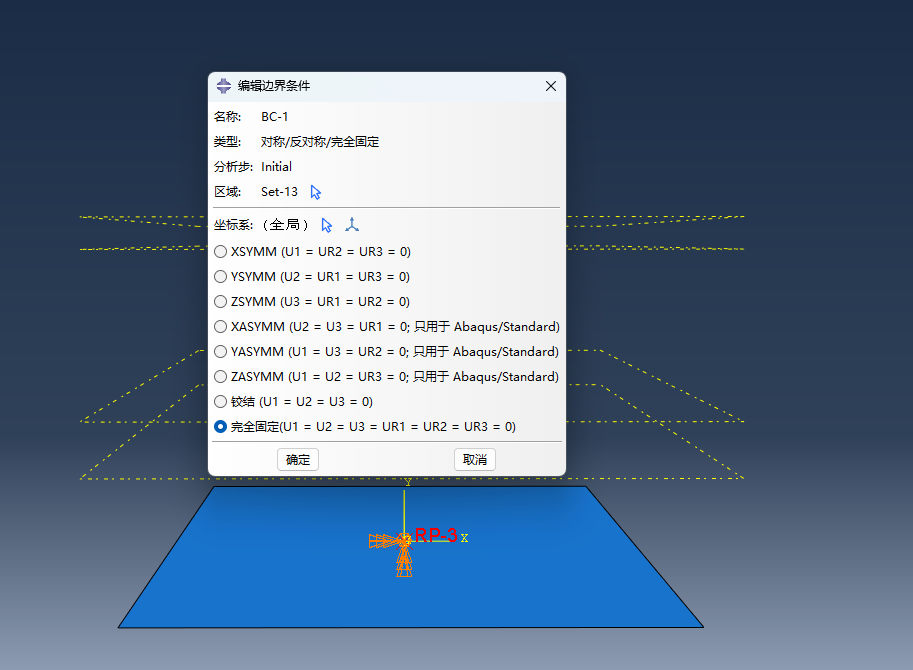

在载荷模块中使用边界条件管理器,创建刚性地面的约束,在地面中心创建一个参考点,使用参考点使用全固定,约束三个方向的自由度。另外约束刚性刀具只能沿Z轴负方向水平移动,具体约束方式如下图所示,可创建相应的幅值,本次分析时间为0.1s,幅值可按下表进行设置。另设置重力方向,方向沿Y轴负方向。


6. 提交作业
创建作业文件名称,选择合适的核数进行运算,即可得到对应的云图或者动画。

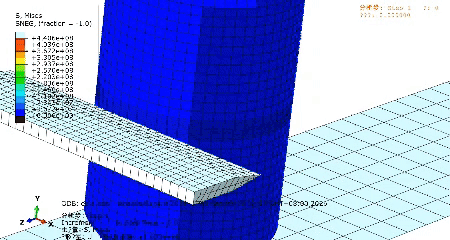

从仿真结果来看,刀具切入后,罐体经历局部变形、应力集中和材料损伤,达到失效条件后发生单元删除并形成切口,罐内液体也随之产生响应。
这个看似简单的切割案例,实际上涉及了薄壁结构大变形、材料损伤、单元删除以及流固耦合等 Abaqus 仿真中的典型问题。
通过一个直观的案例,把材料从变形到失效的过程呈现出来,也能更好地理解相关仿真方法。
