SOLIDWORKS数量庞大的紧固件配合,这个方法更快速
发布日期:2024-06-26 浏览次数:86

相信各位工程师在工作中对法兰和螺栓这一类零件进行配合的情况并不陌生,面对数量庞大的紧固件配合,不少工程师都会头疼不已。那么除了对螺栓和法兰一步步使用“同心、重合”以外,还有没有更快捷的方法可以迅速的完成配合呢?这里我们推荐一个方法:快速配合

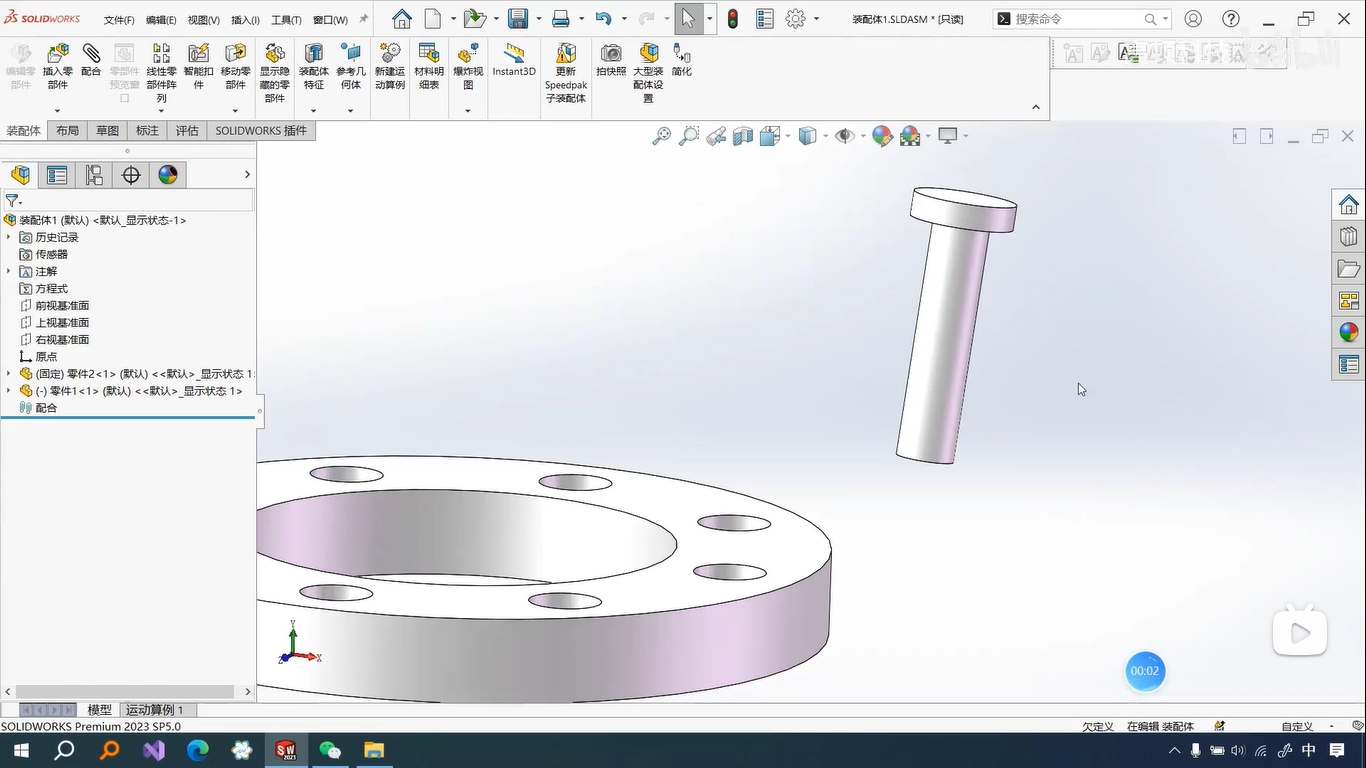

在选择某个零件的几何特征(例如面、边线等)时,按住alt键的同时使用鼠标左键拖动这个零件,就可以实现快速配合。这里我们选择螺栓的边线。







在装配体中,按住alt+鼠标左键,拖动零件移动到类孔特征上时,鼠标右下角就会出现特殊符号,此时松开鼠标即可自动添加配合。









选择其他的几何目标也可以进行配合,但如果选择柱面,则只会添加同心而非重合配合。反之,如果选择平面,则只会添加重合而非同心配合。






详细操作视频如下:
