带孔矩形板的应力、应变和位移分析在工程领域中具有重要的实际意义。孔洞会使应力集中，这可能会导致结构的强度降低和疲劳寿命缩短，因此通过应力和应变、位移分析，可以提高产品的性能及可靠性。

本次，我们将为大家介绍如何借助SOLIDWORKS Simulation对带孔的矩形板进行应力​、应变和位移分析。

详细操作方法如下:

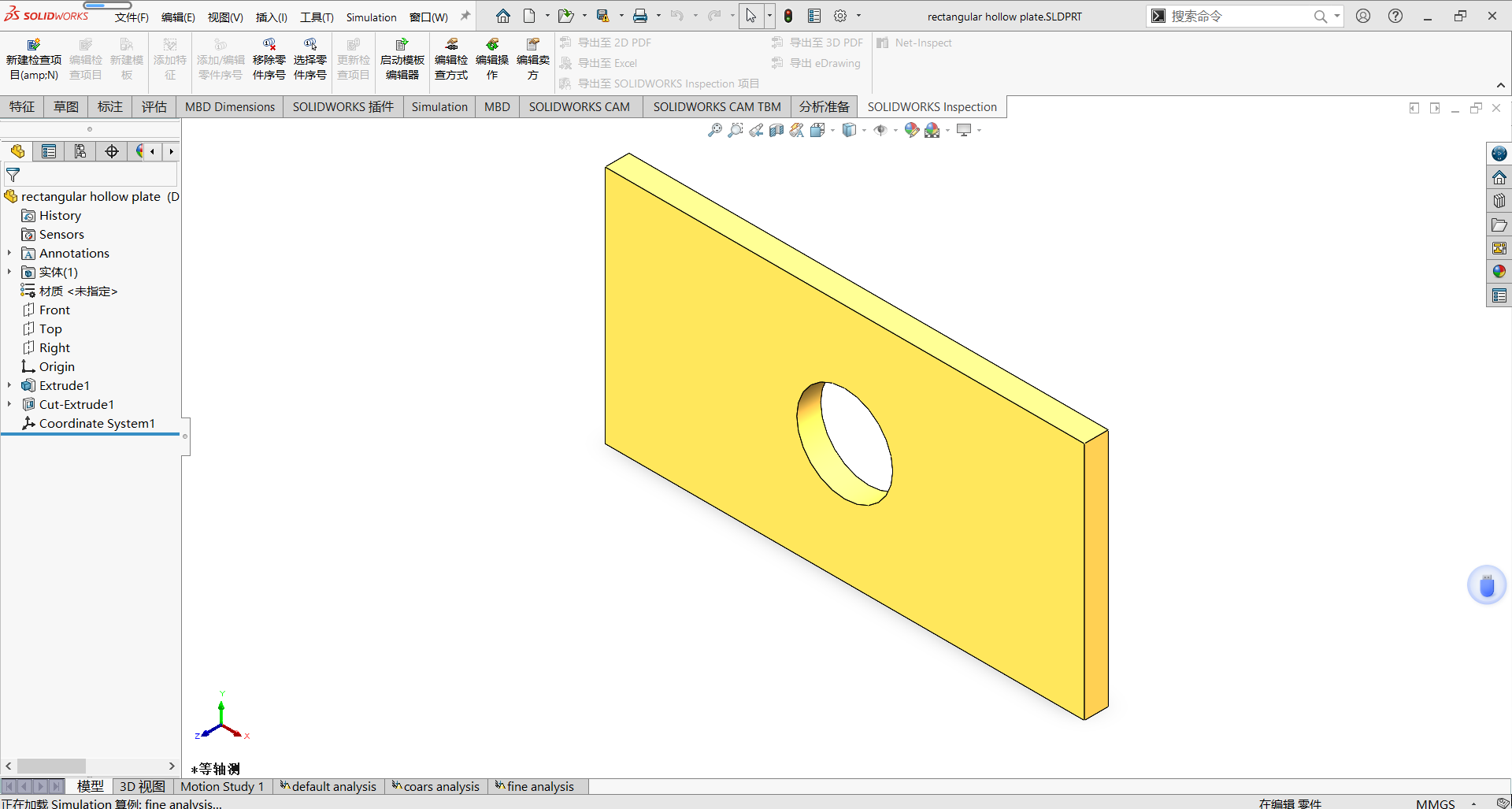

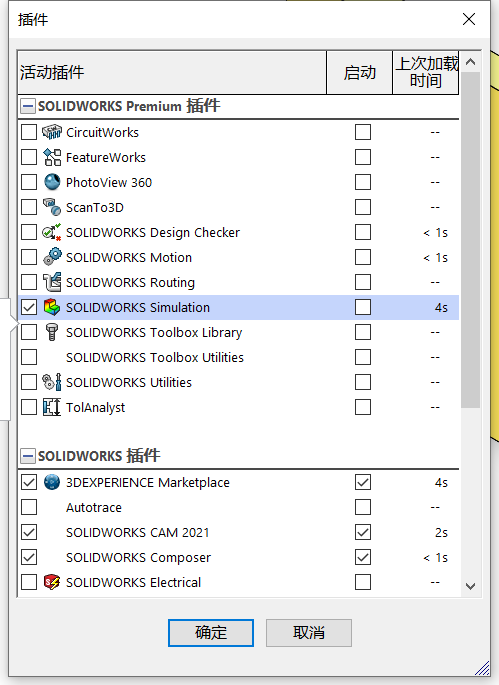

Step1. 打开SOLIDWORS，打开零件，激活Simulation插件。

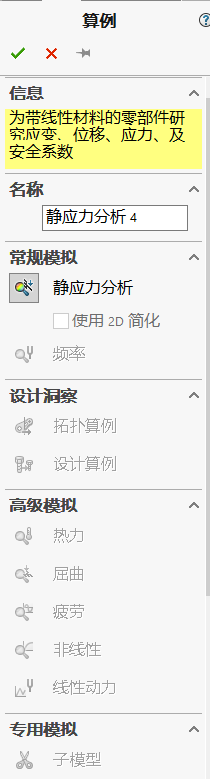

Step2. 新建一个算例：在【Simulation】菜单中选取【算例】。

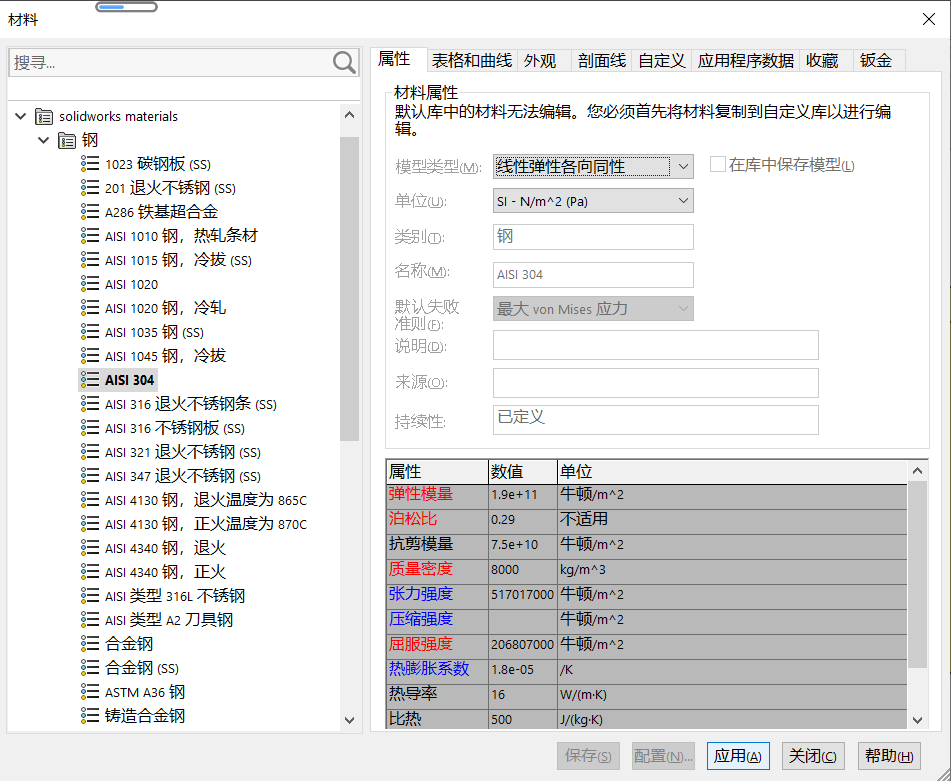

Step3. 指定材料属性：右键Simulation study树中算例名称，单击【应用/编辑材料】，选择“AISI 304”，单击应用。

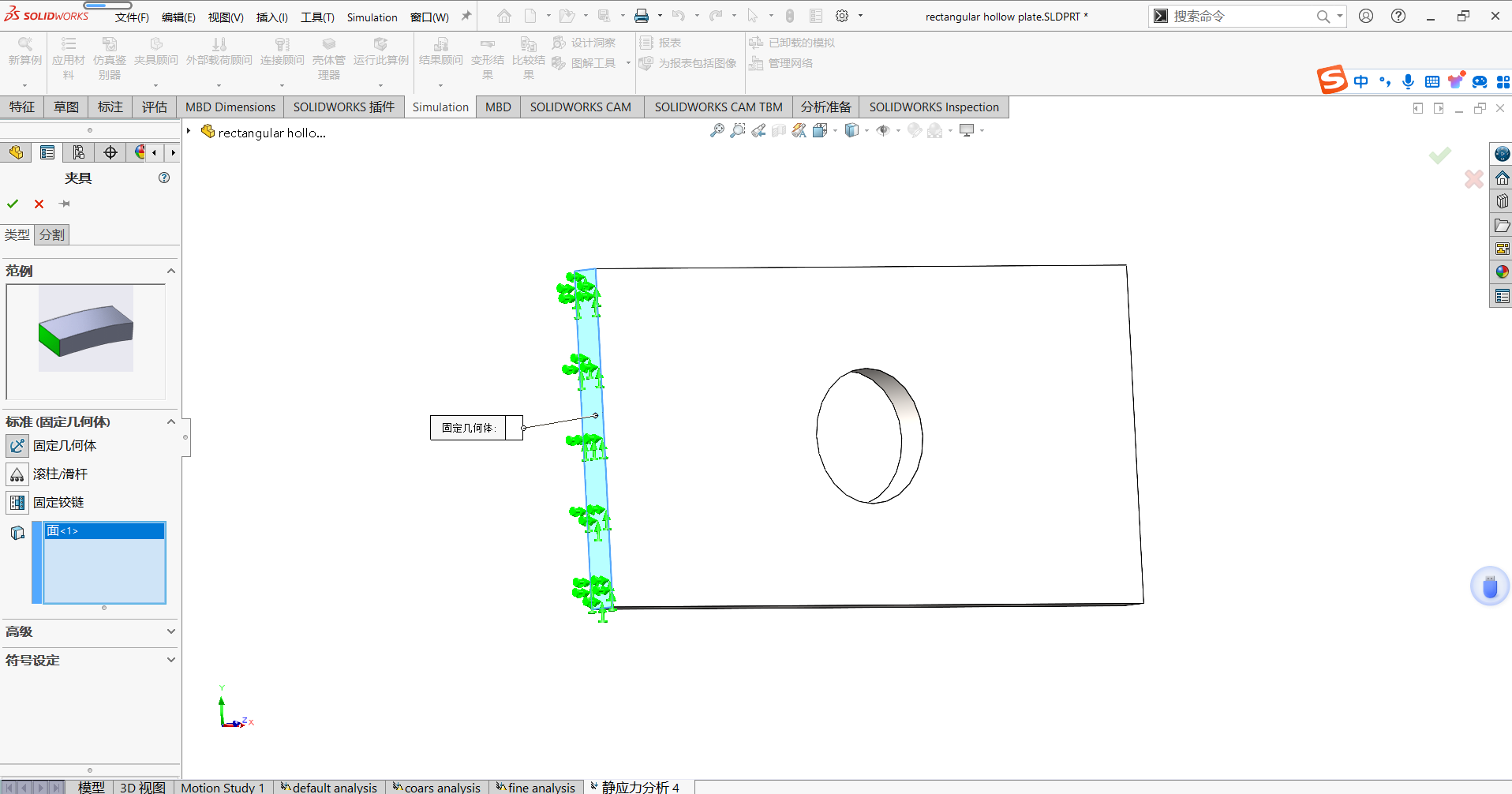

Step4. 设置约束：右键单击Simulation study树中【夹具】，单击【固定几何体】，选择模型中要固定的面，然后单击【确定】。

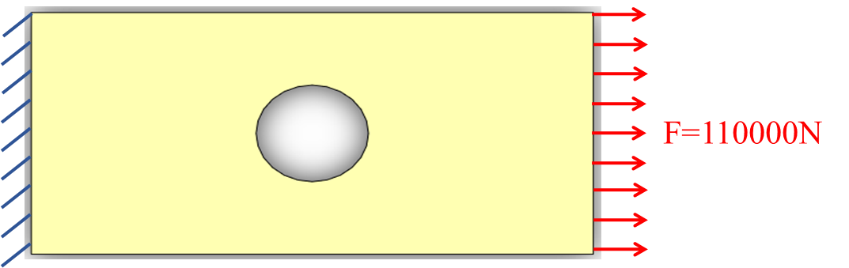

Step5. 施加载荷：右键单击Simulation study树中【外部载荷】，单击【力】，选择要施加载荷的面，并在【力值】中输入“110000”，勾选【反向】复选框，然后单击【确定】。

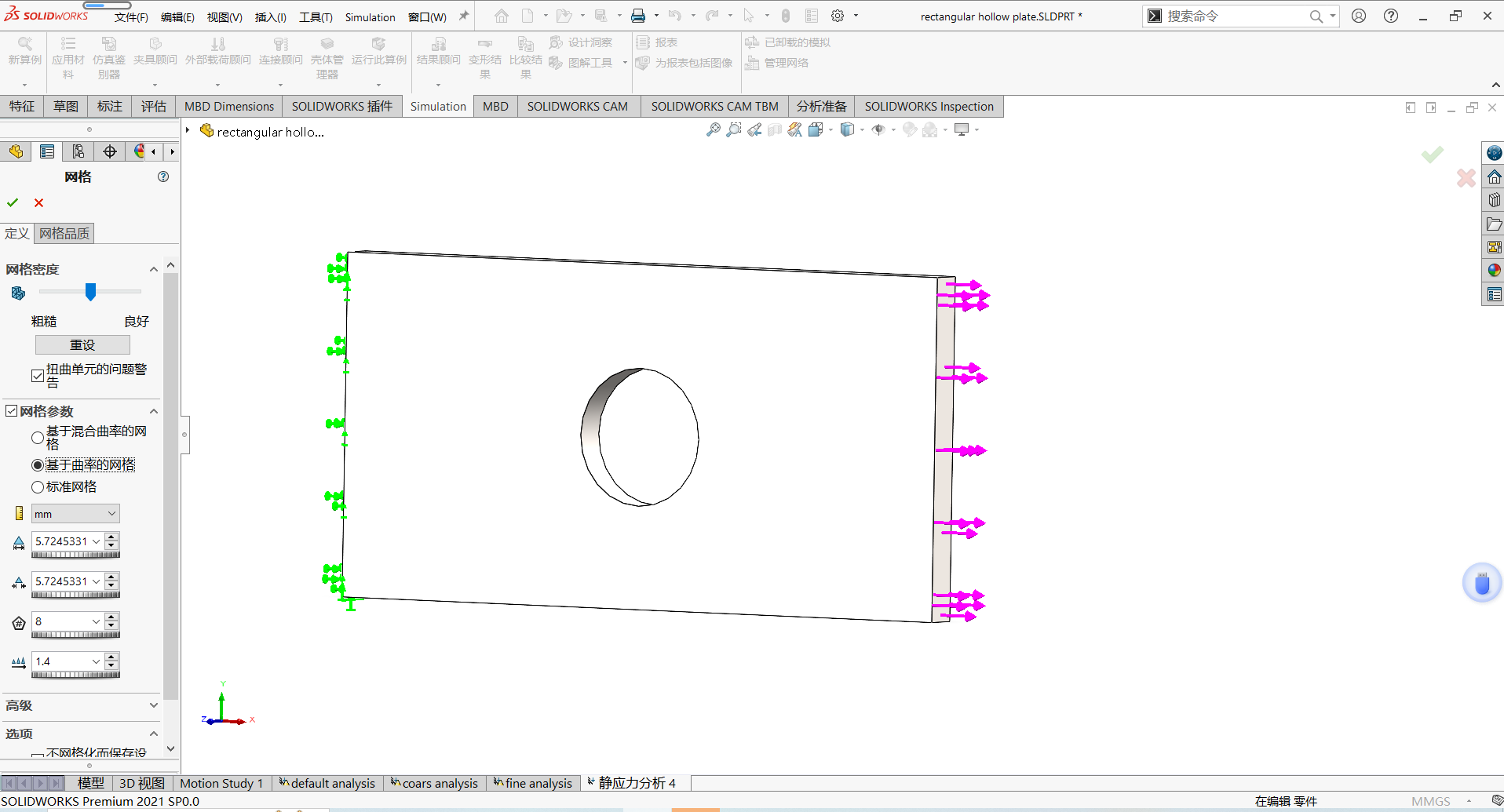

Step6. 右键单击Simulation study树中【网格】，单击【生成网格】，展开【网格参数】，并选择【基于曲率的网格】，其他设置默认，然后单击【确定】生成网格。

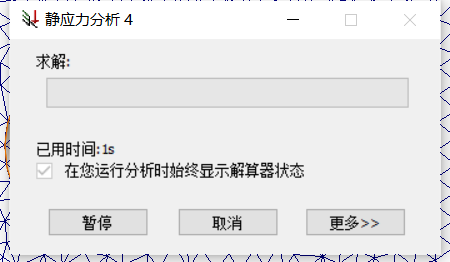

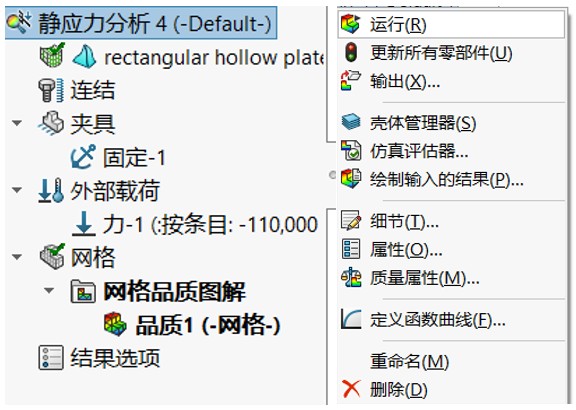

Step7. 运行分析：右键单击Simulation study树中算例名称，并选择【运行】，在分析进行时，可以通过解算器窗口监视运算过程。

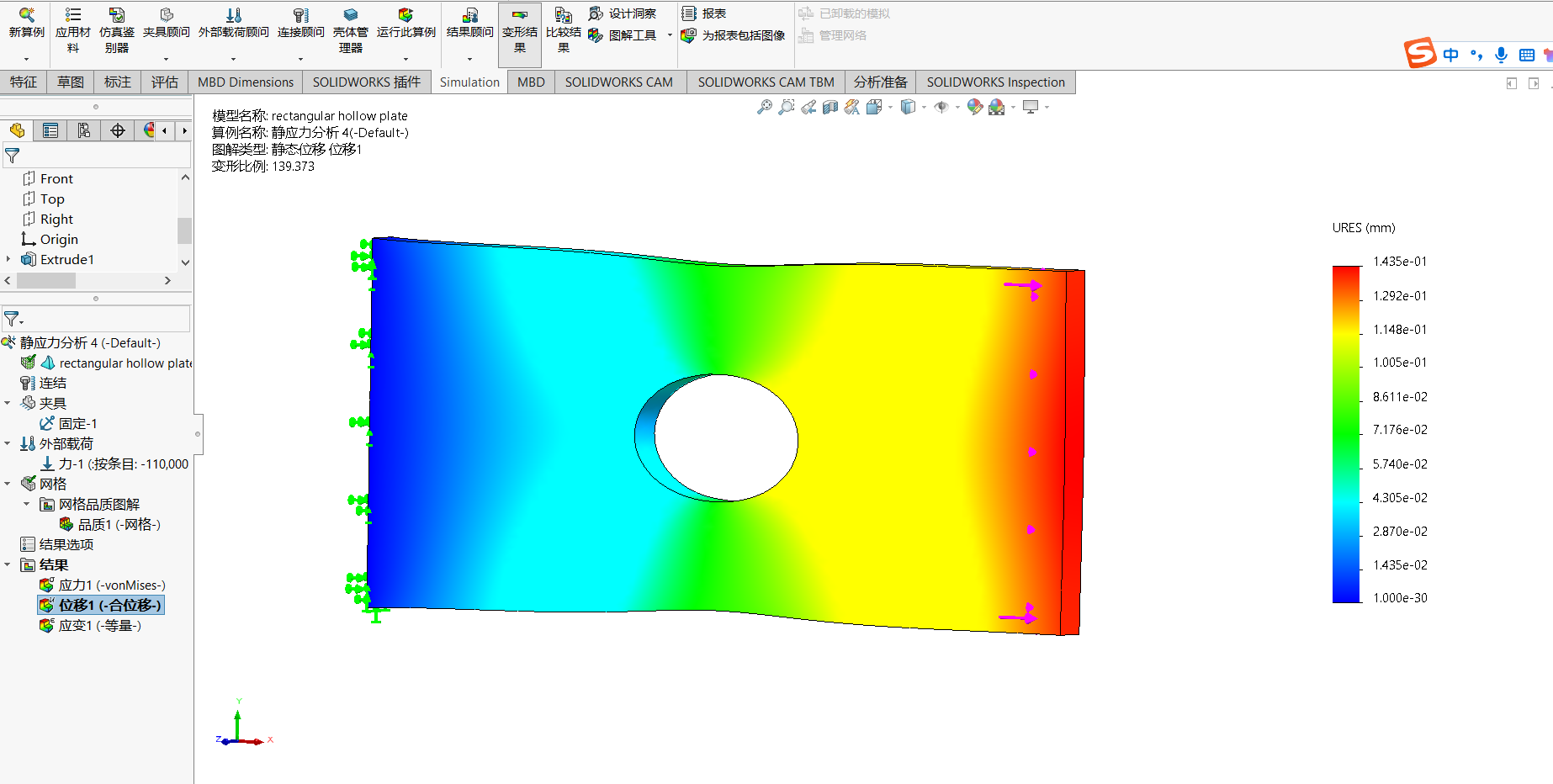

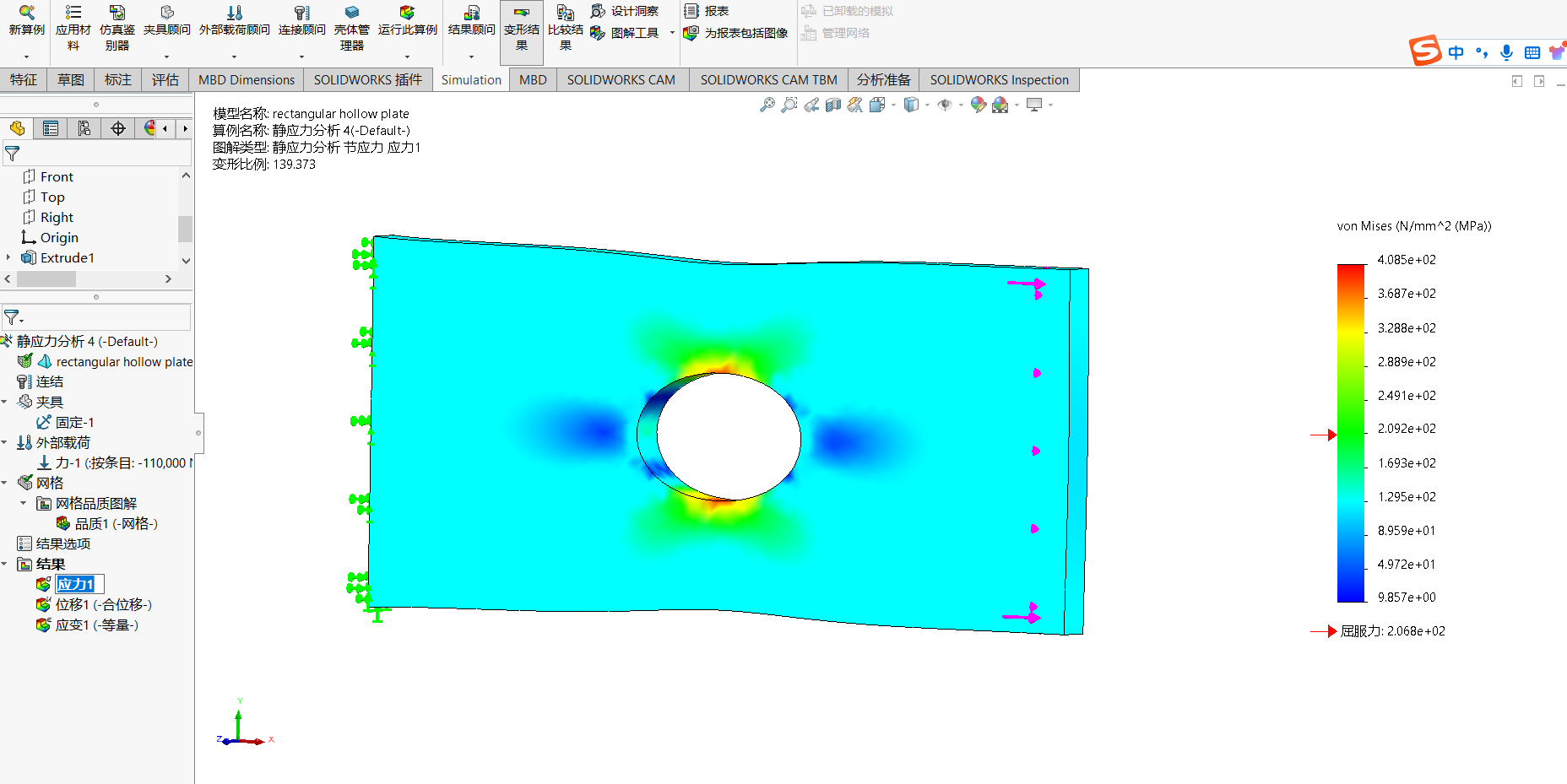

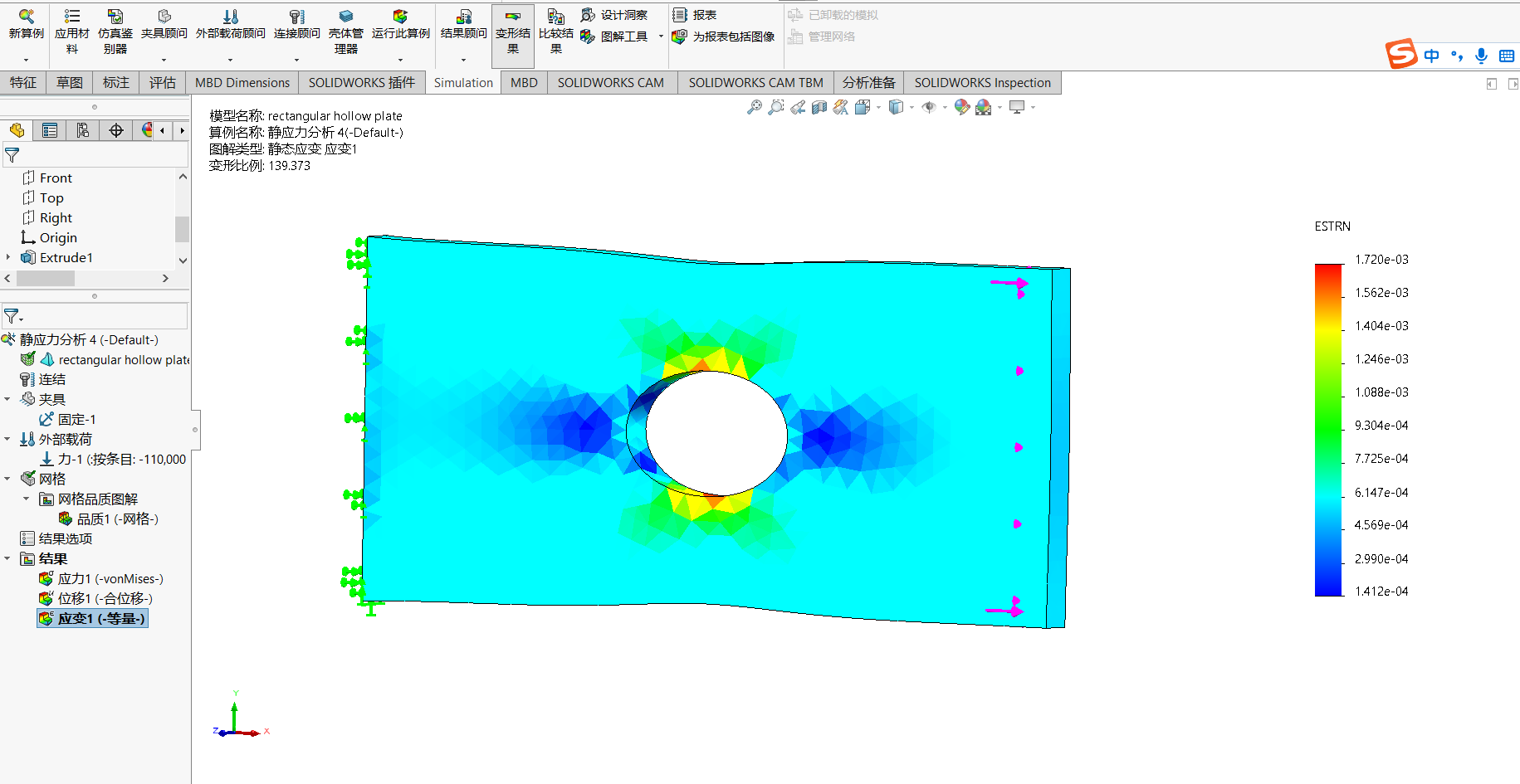

Step8. 后处理：此时Simulation study树中【结果】处有“应力”、“位移”、“应变”三个结果，分别双击可查看对应结果。
