材料明细表中的项目号顺序,如何根据要求进行变化
发布日期:2023-03-06 浏览次数:269
通常,材料明细表(BOM) 根据装配体零部件在 FeatureManager® 设计树中的显示顺序来生成默认项目号。但是,材料明细表设置中的“依照装配体顺序”和“不更改项目号”选项可能会影响项目号在材料明细表中的顺序。


在实际工作过程中我们可以:

选项A. 根据“依照装配体顺序”搭建产品BOM,用于产品前期的清单等。
选项B. 在图纸的清单序列号按照工序等要求固定后(特别是手动更改填写后),图纸上要求“不更改项目号”。



具体操作方式如下:



选项A:“依照装配体顺序”

此选项可按照装配体中的显示顺序列出材料明细表项目号,具体步骤如下:

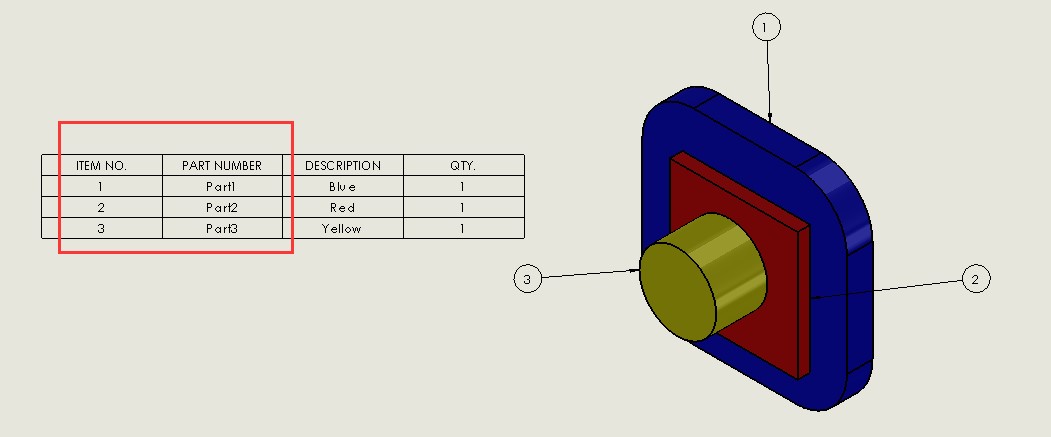

1.打开工程图“Assem1.SLDDRW”。

注意:零部件的顺序是“Part1”、“Part2”和“Part3”。

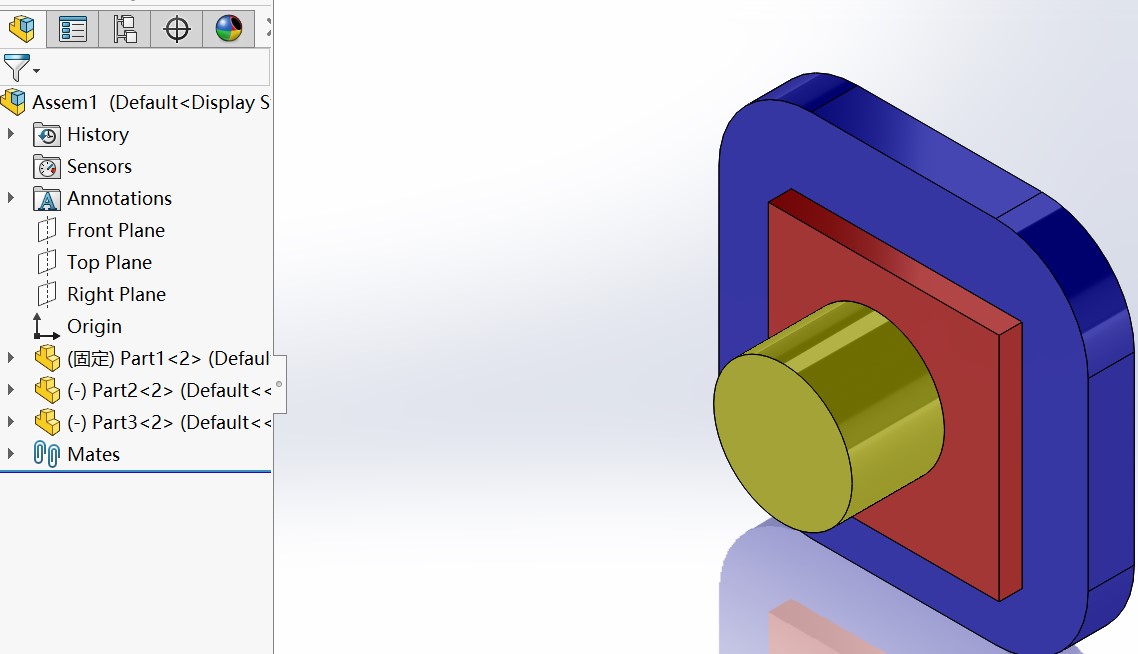

2.打开装配体“Assem1.SLDASM”。

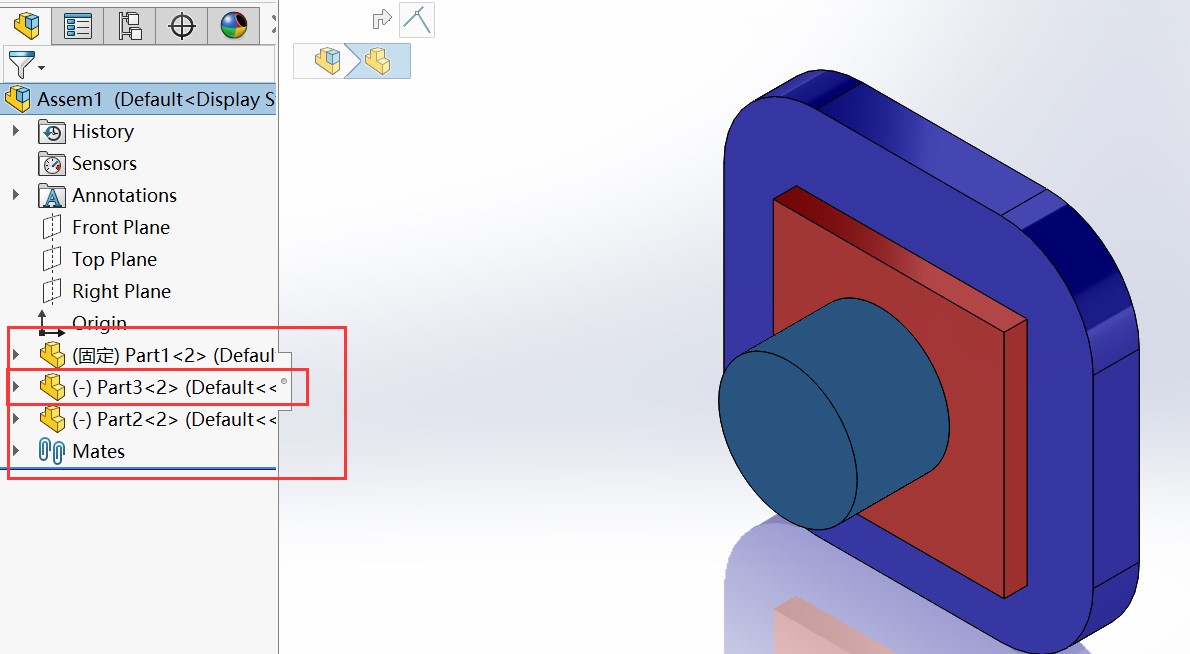

3.在FeatureManager 树中,拖放“Part3”以显示在“Part2”前面。

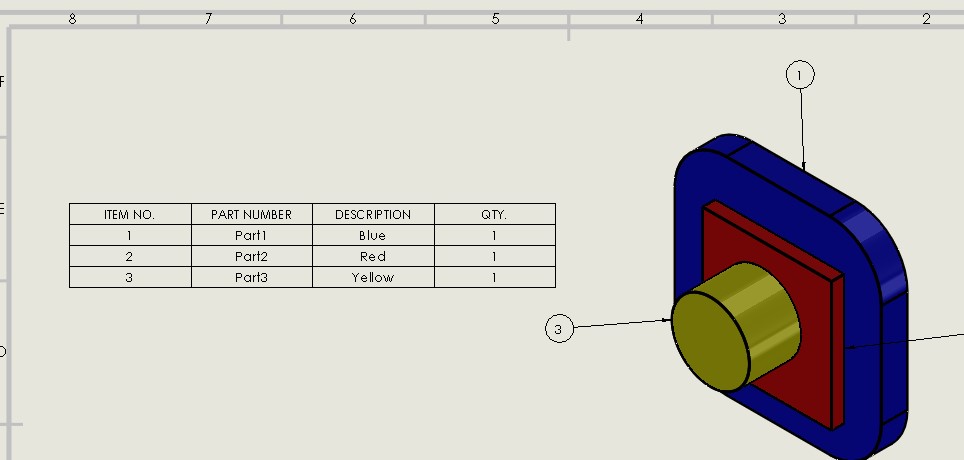

4.切换到工程图;请注意,零部件顺序未发生更改。

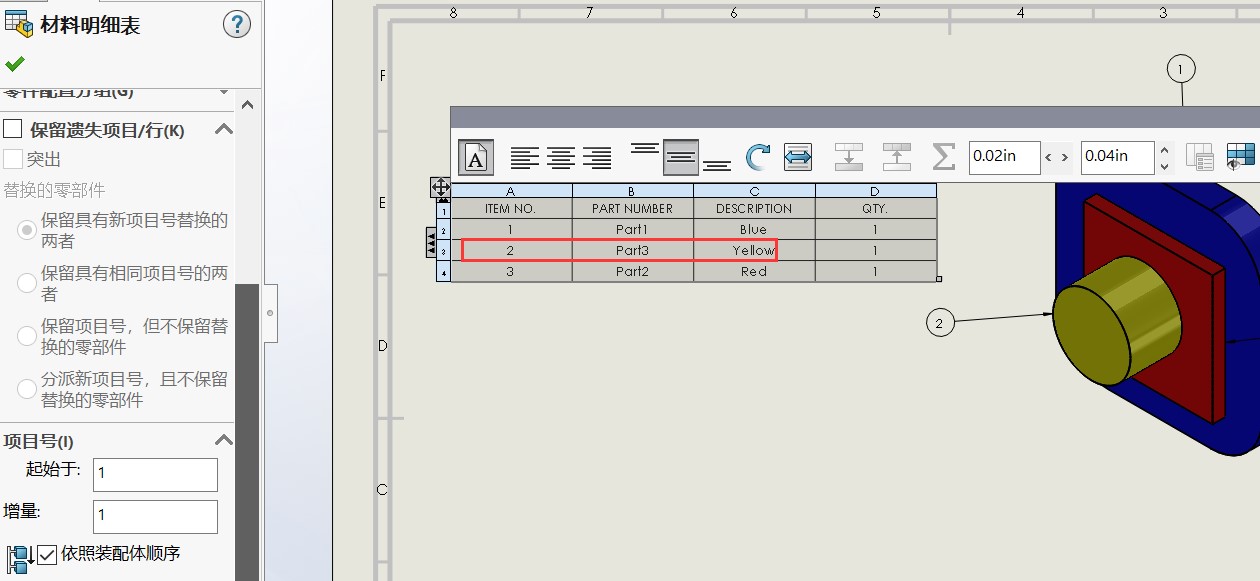

5.单击材料明细表。在“材料明细表”PropertyManager 的“项目号”部分中,选择“依照装配体顺序”选项。

注意:零件序号将更改顺序,材料明细表中的零部件顺序也会发生更改,以与装配体中的顺序匹配。此方法的过程与“依照子装配体顺序”选项相同。更改后如下:







6.在不保存的情况下关闭工程图和装配体。

选项 B:“不更改项目号”

选择此选项以防止更改材料明细表项目号,前面四步与上面相同

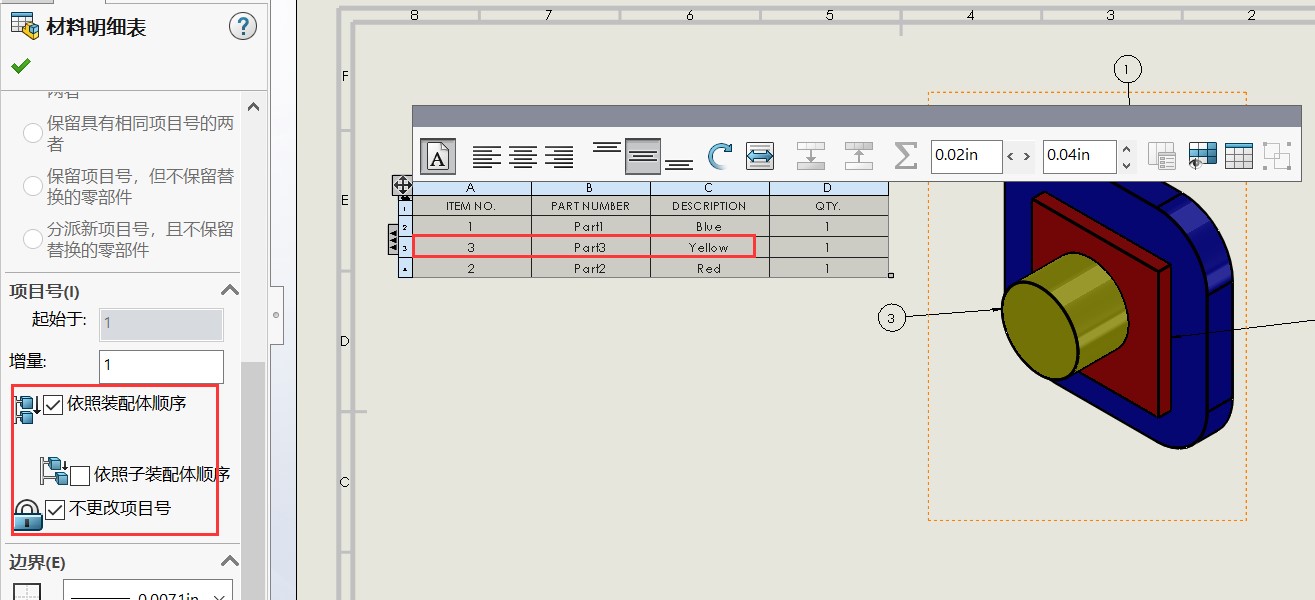

5.单击材料明细表。在“材料明细表”PropertyManager的“项目号”部分中,选择“依照装配体顺序”选项并勾选不更改项目号。

注意:零件序号不更改,但材料明细表中的零部件顺序会发生更改,以与装配体中的零部件顺序匹配。
