超详细的Abaqus破裂分析教程(附网格穿透翻车指南)
发布日期:2023-04-23 浏览次数:662

ABAQUS是一款独立的高端结构分析软件,具有强大的非线性分析功能,擅长处理接触、断裂、复合材料与联合仿真等问题。





本次我们介绍ABAQUS的显式动力分析模块,使用Brittle Cracking脆性断裂的模型,通过单元删除的方式,达到模拟玻璃跌落碎裂的效果。

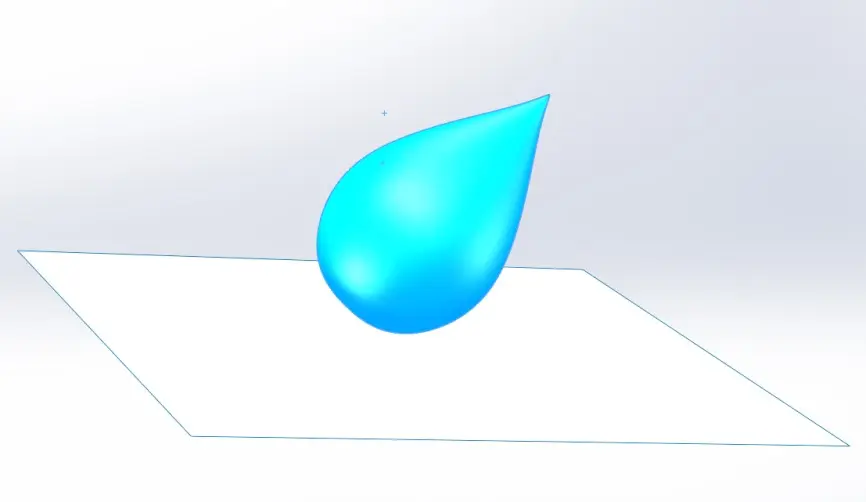

该玻璃水滴跌落于地面上,地面视为刚性,如下图所示,下面将详细介绍脆性断裂分析中如何设置边界条件,如何设置刚体及接触条件以防止模型穿透。





详细视频教程如下:

Step 1. 利用 Sw2AbqPlugin.dll插件将模型从SolidWorks导入到Abaqus中。

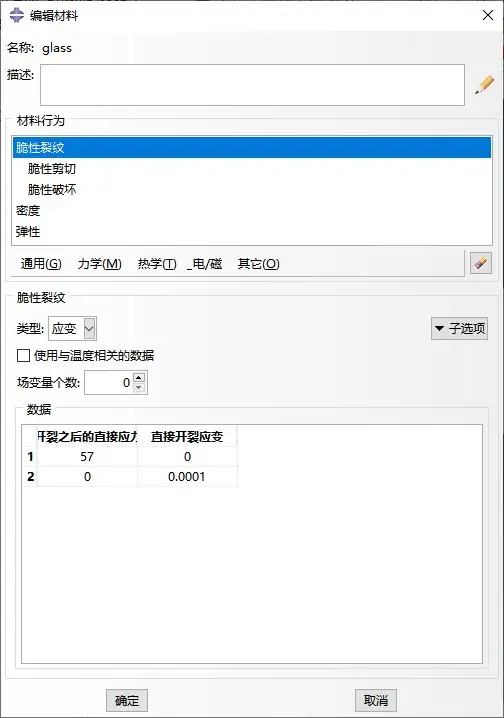

Step2. 定义玻璃材料(重点是脆性断裂的参数)。





Step 3. 对刚体地面定义离散刚性,添加参考点、惯性特征、表面,划分网格。

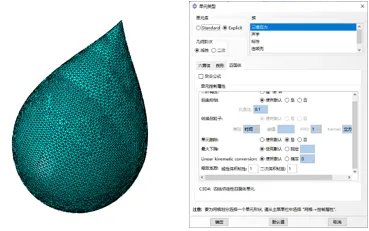

Step 4. 对玻璃水滴指派实体均质截面,划分网格,选择显式动力和勾选“单元删除”并定义网格节点集。

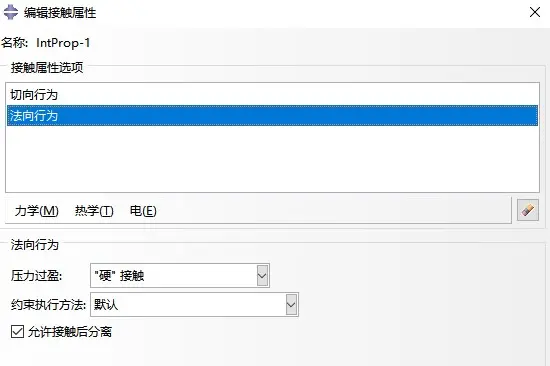

Step 5. 初始化:定义相互作用及属性(法向和切向);定义刚体固定;定义玻璃水滴初始速度,并确认速度方向。

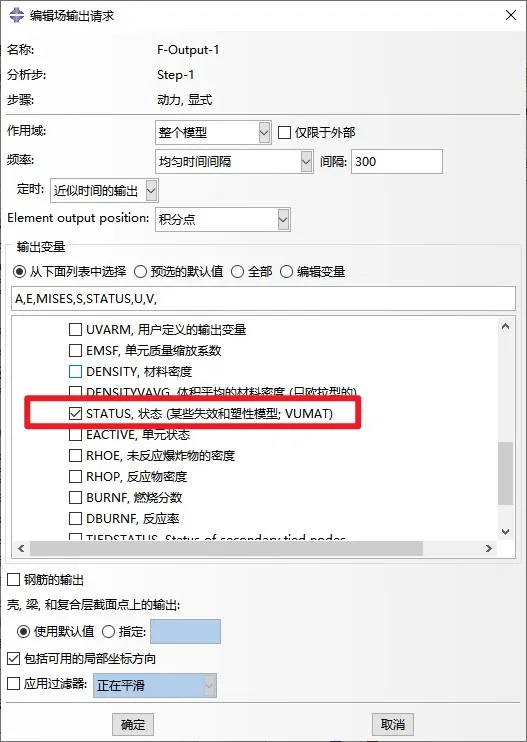

Step6. 创建动力显式分析步:定义场输出请求(尤其是状态Status);在历程输出请求中修改分析步的步数,创建重力载荷并确认方向。





Step 7. 提交作业,设置计算核数和并行运算。
