做电气项目的时候 虽然都是非标项目，每个项目的原理图看上去好像都不一样，真拆开来看，里面全是一些相近的设计——主进线、控制电源、电机正反转、PLC ……这些回路大同小异，可每次做项目，还是得照着上个项目重新画一遍、重新标一遍号、重新选一遍元件。重复劳动占了不少时间，也最容易出现漏改漏选。



SOLIDWORKS Electrical 里有个专门应对这种“重复劳动”的功能，叫宏。这里要先说清楚一件事：SOLIDWORKS Electrical 里的宏不是 VBA，不用写代码。它本质是一块“电路复用块”——你把画好的回路存进去，下次要用，从宏面板里拖出来就行。

那可能有人会问了：这跟我直接手动复制粘贴有什么区别？

确实 SOLIDWORKS Electrical 的复制粘贴同样会把元件选型（制造商部件）带走，标号也会自动累加。但是宏和复制粘贴真正的差别在于，宏可以把下面这四类信息打包成一份能跨工程复用的库资产：图形（线和符号怎么连）、选型（用了什么型号）、标注（位号、端子号怎么排）、连接（和外界怎么接）。这四类信息打包在一起，才是拖出来就能用的关键，拖进新工程时，位号、线号会按新工程的规则自动重排、自动避开重号；而复制粘贴不方便跨工程，想在别的工程再用同一段回路，只能回老工程翻原图，再复制一遍。

宏的区别

SOLIDWORKS Electrical 的宏分两种粒度。

一种是回路宏，作用在原理图这一层，比如台电机的正反转回路；

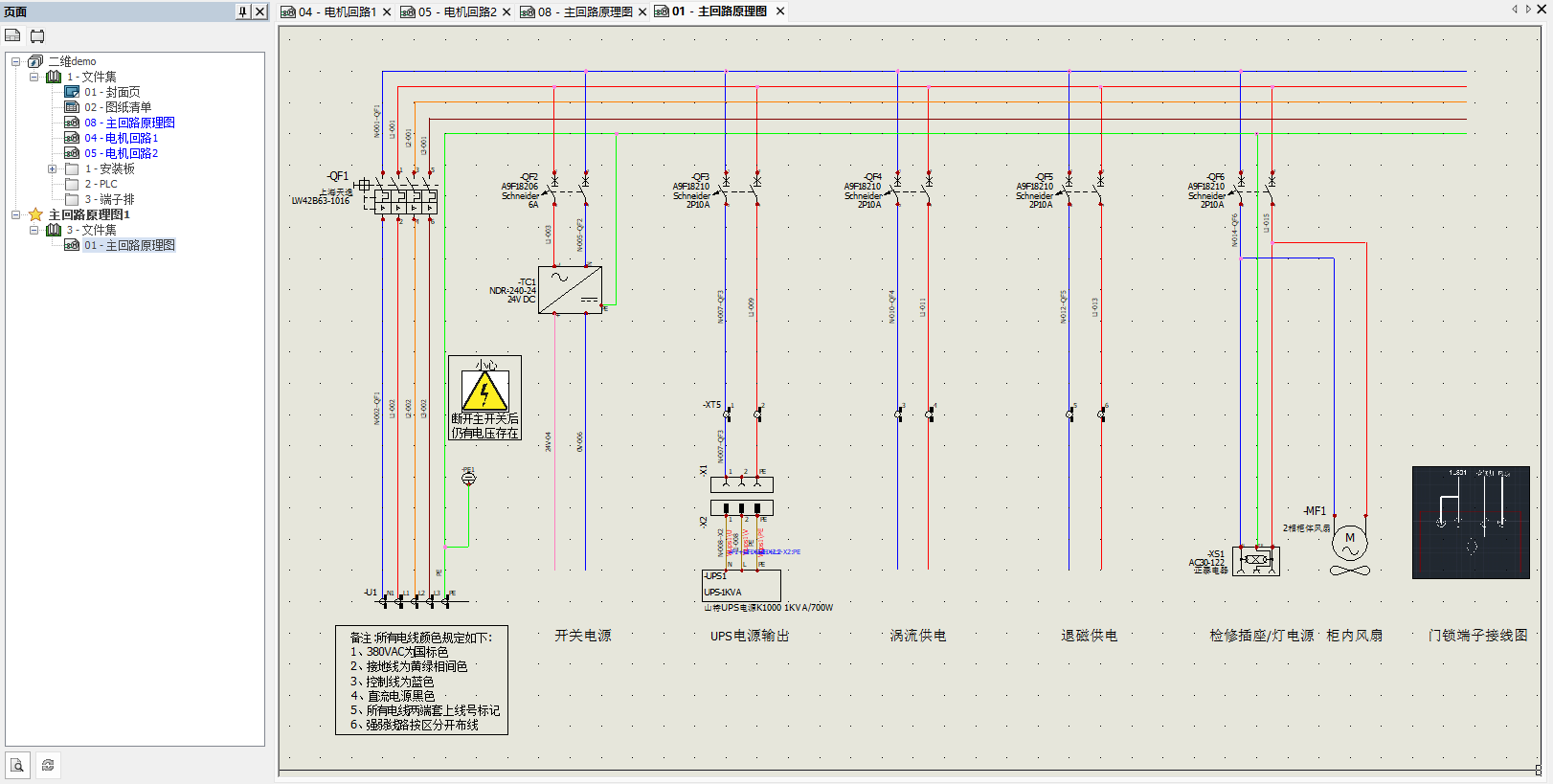

另一种是工程宏，作用在工程这一层，相当于把一整页甚至几页固定下来的图整体存起来，比如一个标准的进线原理页。

我的建议是：

刚上手先只做回路宏。它颗粒小、好维护，一个项目里能用几十次；工程宏等宏库攒够了、模式稳定了再考虑，不急着一开始就使用。

为什么值得花功夫做宏？理由为以下三点：

1. 一次画好存为宏，以后拖拽就成一套图，画图速度明显上来；

2. 标号和元件选型是跟着宏自动带出来的，不用再手动一个一个加，也少了漏标、标错；

3. 也是最重要的，宏库越攒越值钱，新项目直接调用老宏，经验就沉淀下来了。

创建宏的步骤

建宏大概分为四步：

第一步，先在原理图里把回路画好，元件选型这一步就要选对，别等存完宏再回头改。

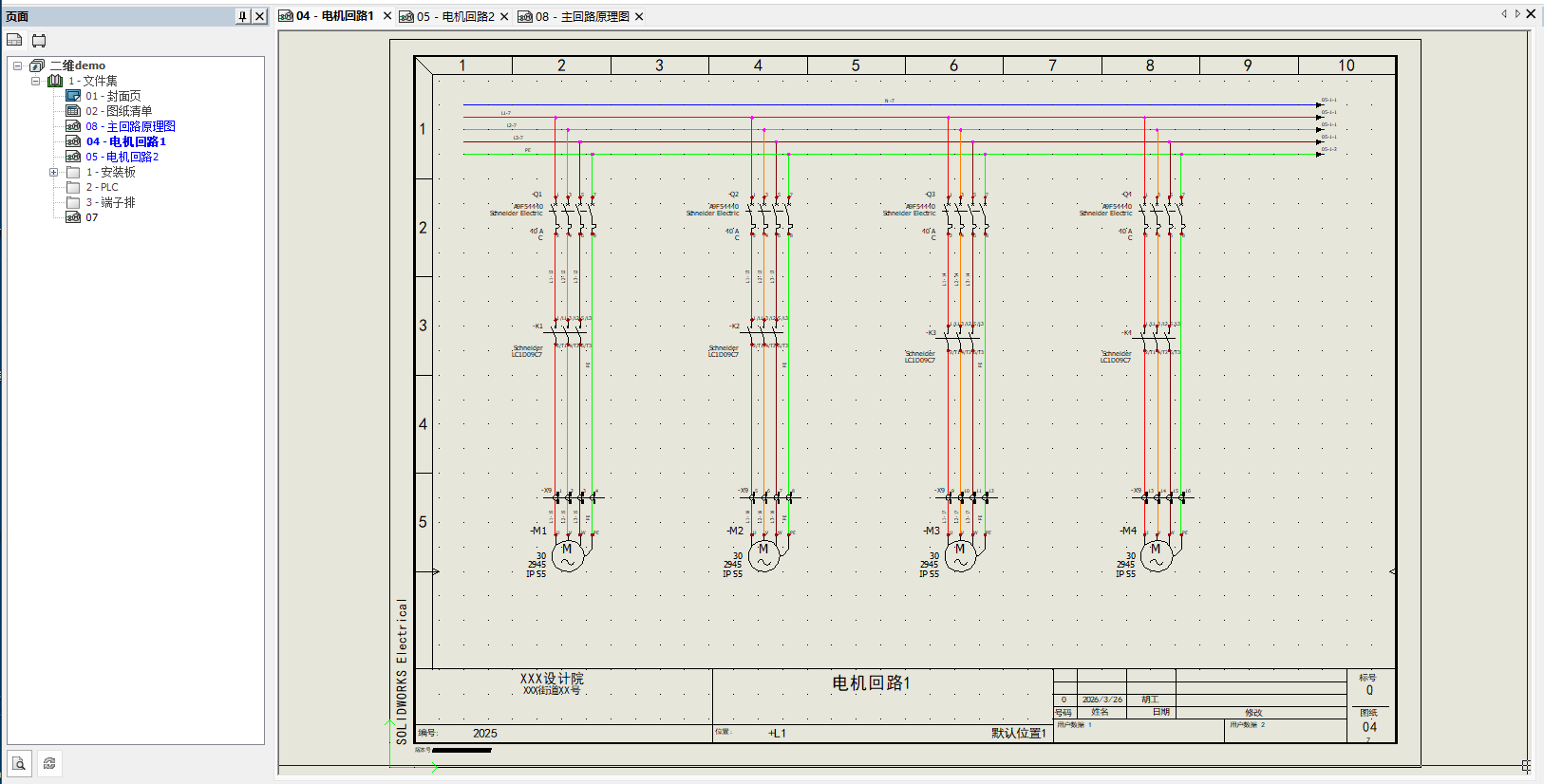

第二步，框选你要存的那段回路——这一步最容易被坑：框选的时候，端子、电缆、还有跨页连接符都得框进去，少框一个，存出来的宏就是缺胳膊少腿的，下次用就接不上。

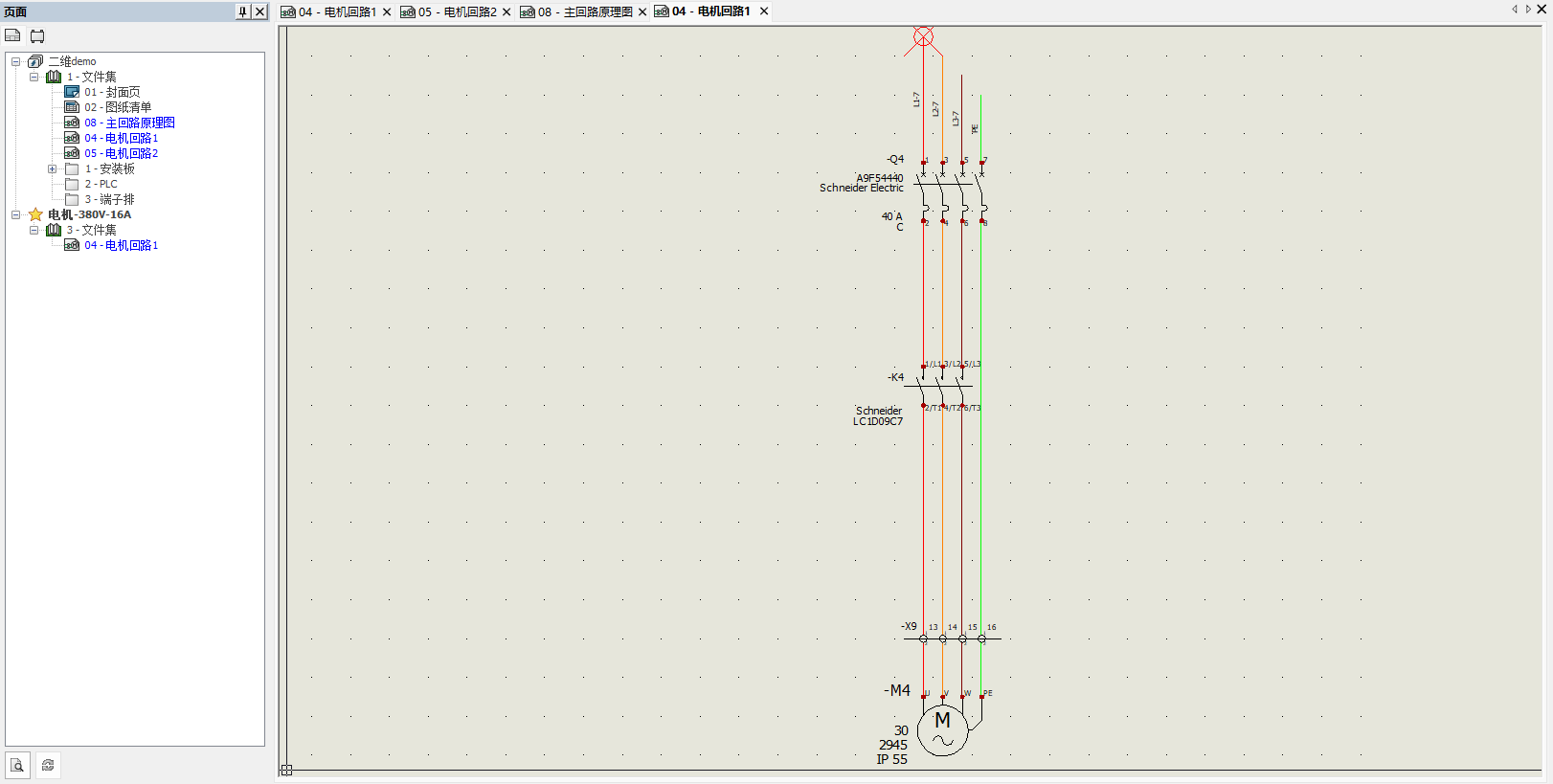

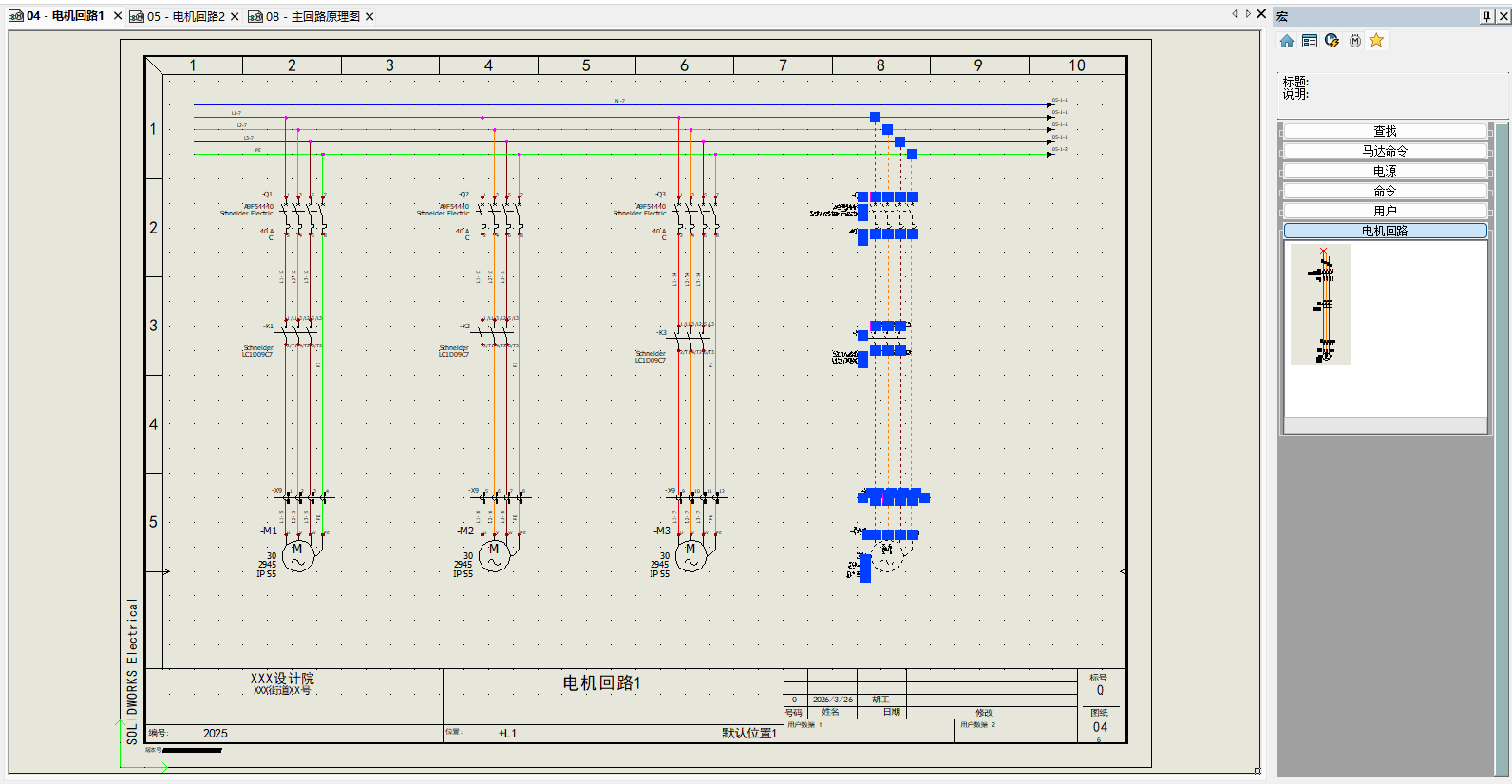

第三步，把框选好的内容拖进宏面板。

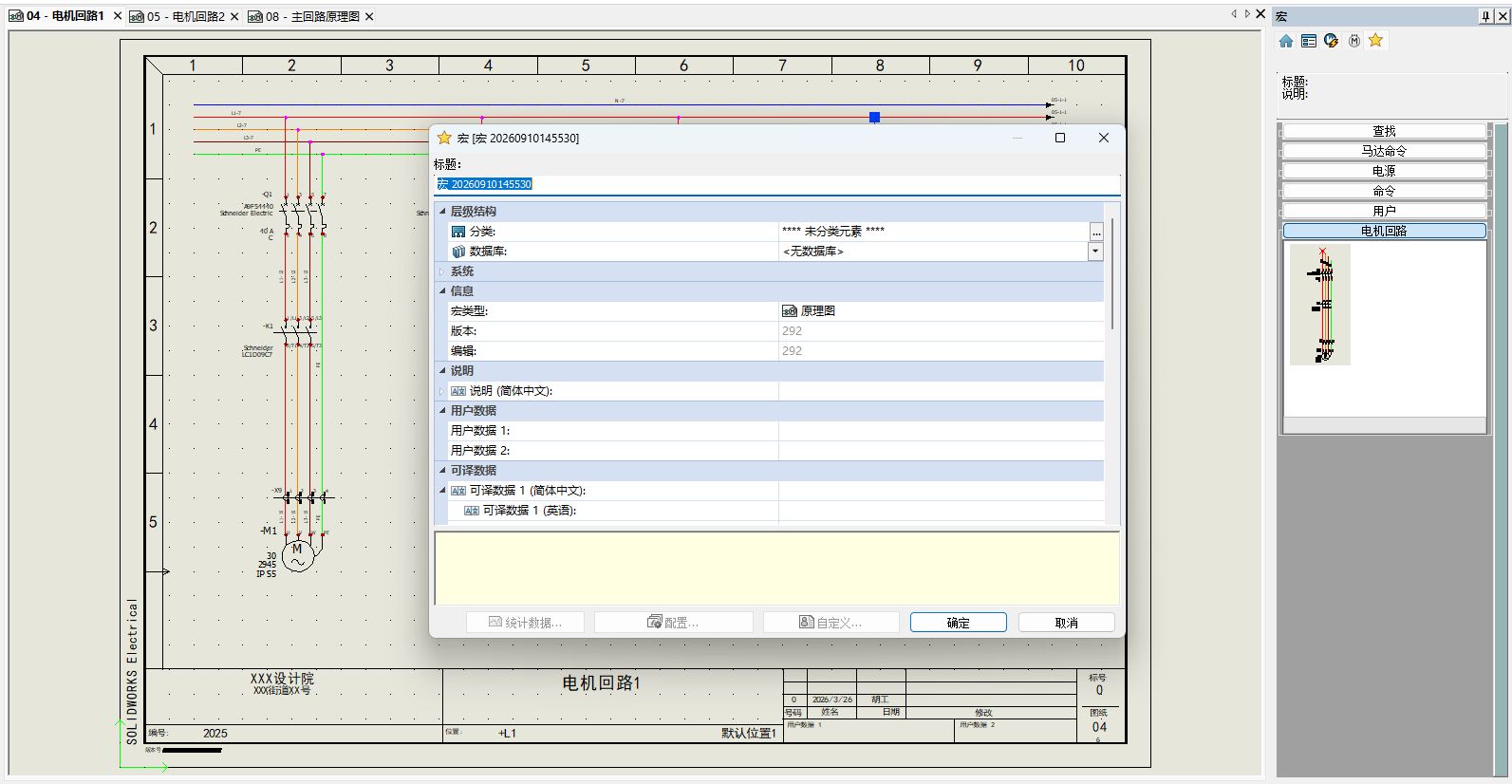

第四步，右键新建一个群，给宏起个名、归个组，把同类宏放一起。



宏和图纸是分开的。存好宏之后，再去改原理图上的那张图，宏库里的原件不会跟着变；反过来，你在宏库里改了宏、更新了，已经画在旧图上的那份也不会自动退回。两边各改各的。所以宏存的是当时的状态属性。改图还是改宏，心里要有数。

宏起名也有讲究，别图省事叫“宏111”“宏222”。建议用三段式：回路类型电压特征，比如“电机回路-380V正/反转-16A”。或者设备-位置-功能。分组按设备类型或者回路功能来，名字起清楚了，半年后回来翻宏库，才好知道怎么选宏而不是又要重新手做。

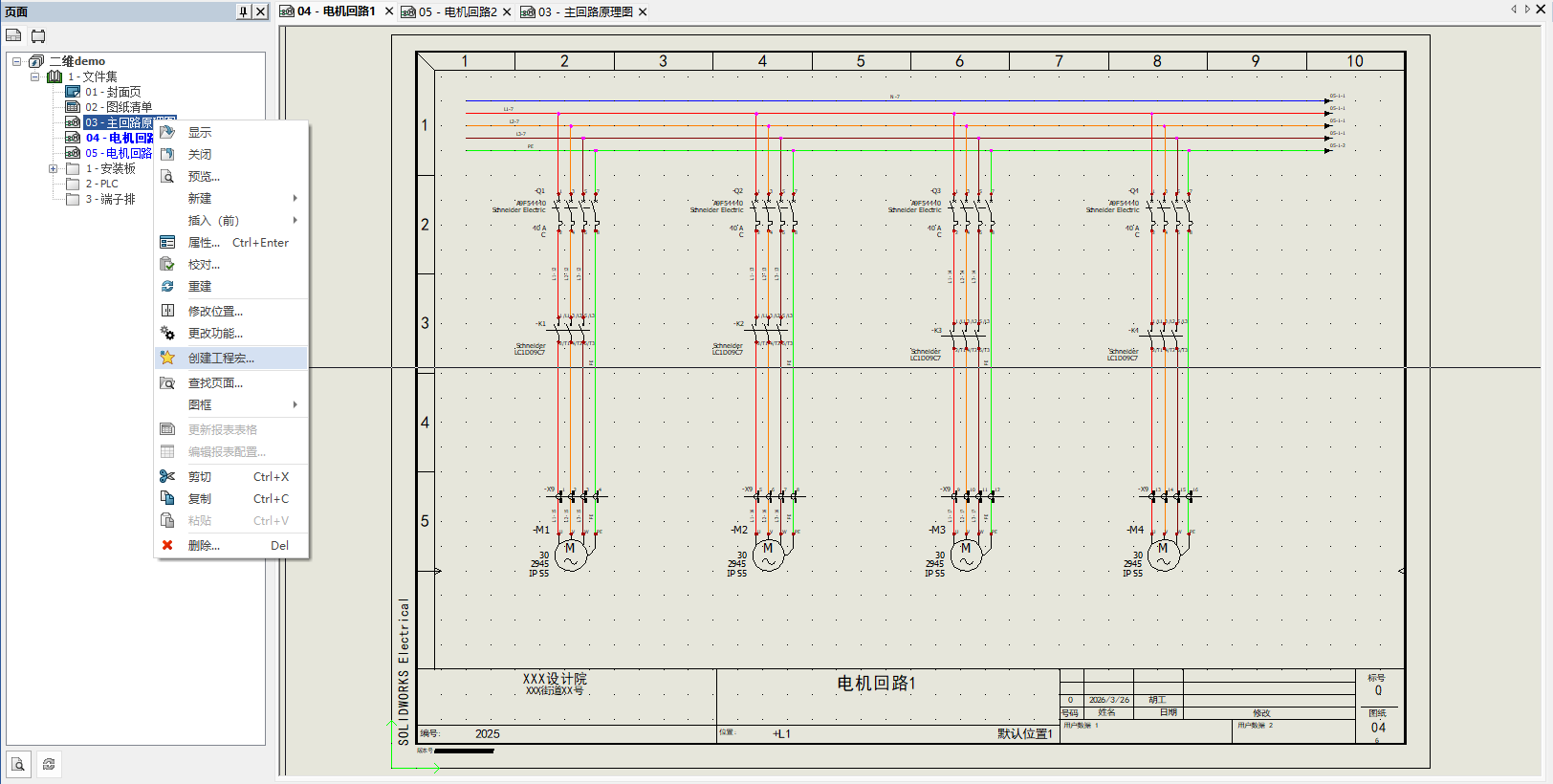

工程宏与回路宏略有不同，创建方法是选择一张想要当作宏的图纸，右键，选择创建工程宏。后续操作与回路宏相差不大，之时宏类型显示为“电气工程”。



一些注意事项

最后说三个最常踩的坑。

一是框选漏件，前面说过，端子、电缆、跨页符没框全，宏就不完整；

二是命名太随意，宏库一大就找不到东西；

三是上来不分类，什么宏都堆在一起，后面越用越乱。

这三点从第一次建宏就养成习惯，后面能省很多事。

把宏用顺了，非标设备上那些重复回路，就真的从每次重画变成即拖即用。

常见问题FAQ

1. SOLIDWORKS Electrical 的宏和复制粘贴有什么区别？

SOLIDWORKS Electrical 的复制粘贴同样带选型、标号也会累加，区别是它师一次一次重复劳动，留不下可复用的库；宏则把图形、选型、标注、连接打包进宏库，能跨工程随用随拖。复制粘贴解决这一张图，宏解决以后的每一张图。

2. 非标项目每个客户的选型都不一样，宏还能复用吗？

能。宏存的是回路的结构和规则，线怎么连、端子怎么排、位号怎么编，不是把元件清单锁死。插到新项目后，选型换成项目实际用的部件即可，宏库原件不受影响。
