还在为频繁调整产线布局、更换设备时繁琐的装配对齐头疼吗？SOLIDWORKS的磁力配合功能，就是您提升装配效率、实现柔性生产的“磁力加速器”。它能像磁铁一样，吸附定位零件和设备，告别传统手动对齐的耗时费力。 下面，我们先来看看磁力配合带来的三大核心优势：

1.吸附式装配，快速配合

2.与配置联动，快速更换设备

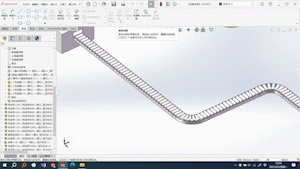

3.快速调整生产线布局



关于SOLIDWORKS磁力配合功能的使用教程及注意事项如下：

Step 1：设置地面基准面

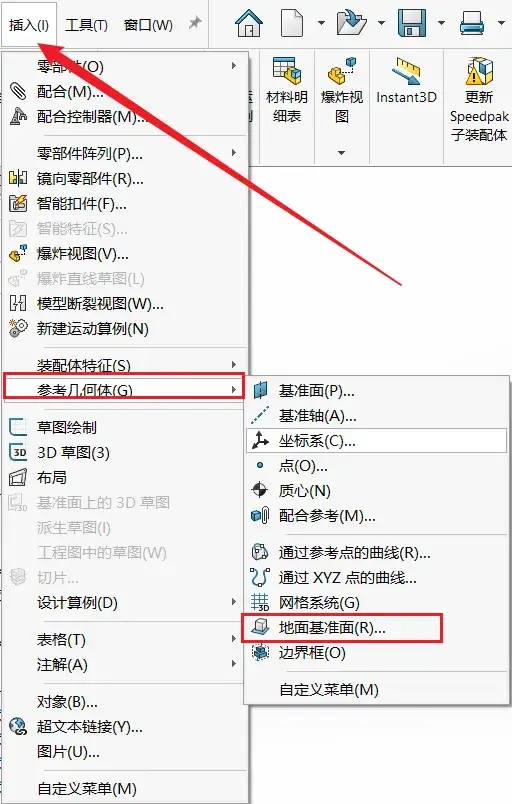

1）【插入】-【参考几何体】-【地面基准面】。

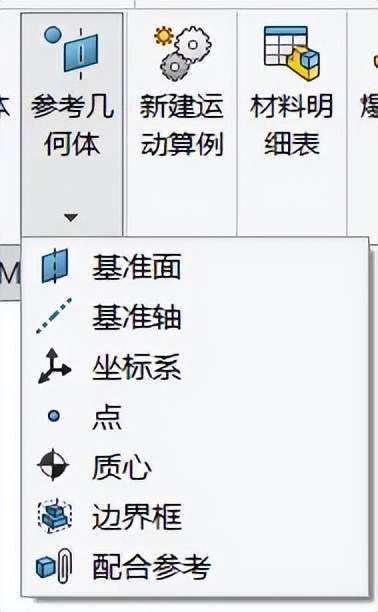

特别强调：这一步不能简化成【参考几何体】-【地面基准面】，因为【装配体】标题栏中的【参考几何体】选项中没有【地面基准面】，如图：



2）填入地面基准面，例如前视基准面。

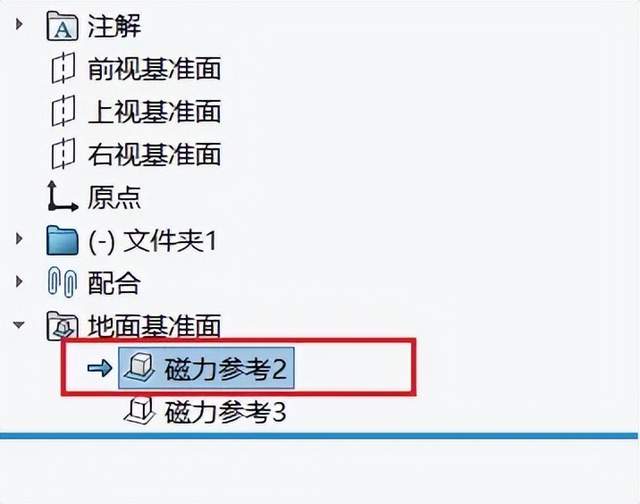

特别强调：设置地面基准面后，对应的面自动命名为【磁力参考】，【磁力参考】同时可以存在多个，但同一时间只会响应一个，如下图箭头所示：



Step 2：添加磁力接头

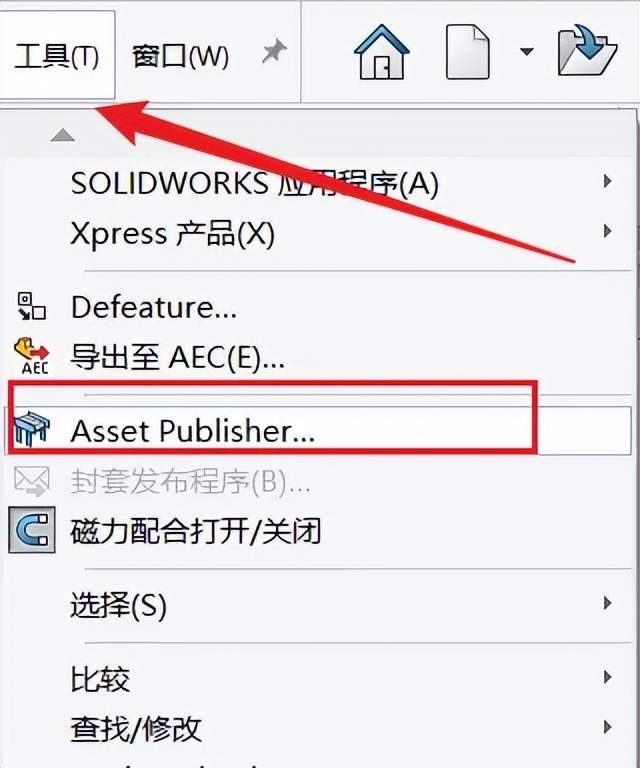

1）找到对应的设备，然后点击【工具】-【Asset Publisher】。

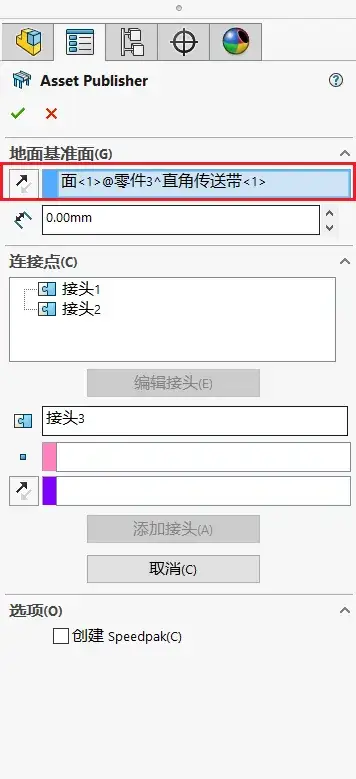

2）设置【地面基准面】，箭头方向应该与上一步骤中的【地面基准面】相反。

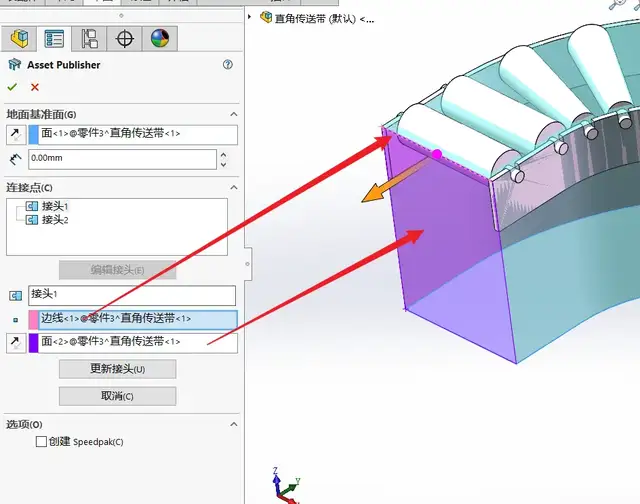

3）设置磁力接头

选择需要连接的【边线】，然后选择对应的【面】，系统会根据面与边线来生成一个【磁力接头】和对应的方向。

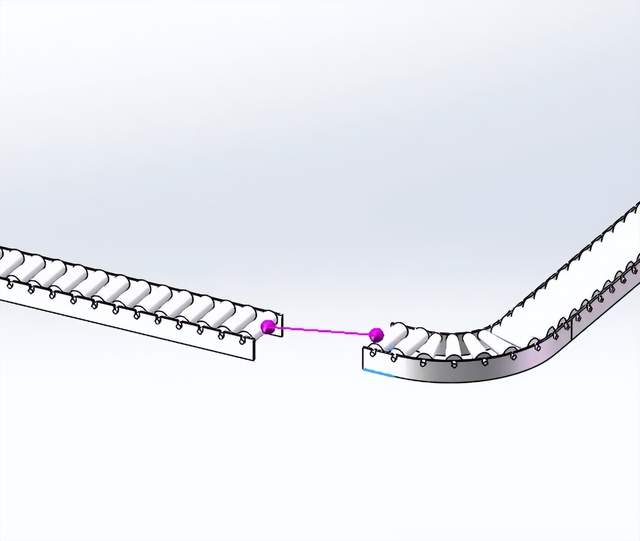

当两个具有磁力接头的零件相互靠近时，就会自动将点和面重合对齐。

Step 3：总装磁力吸附装配

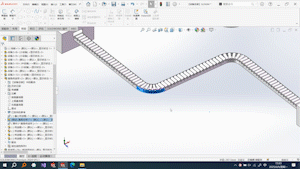

回到总装配体中，当传送带靠近设备支架时，系统自动显示磁力配合图标 → 松开鼠标完成吸附。



Step 4：解除配合关系（易错点！）

建议先将需要删除的部件移走，使磁力链接断开，再删除这个零件。直接删除部件会导致配合关系残留，下次装配时失效。

例如，已建立配合状态：

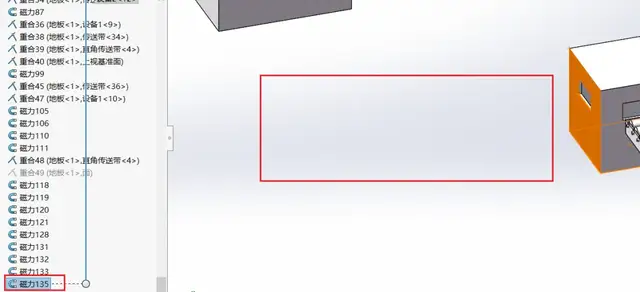

直接删除零件时，配合状态：

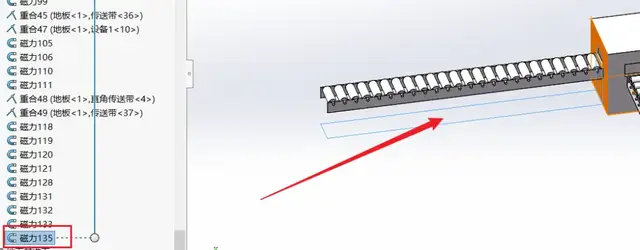

残留的磁力配合会占用一个现有零件的磁力接口，导致下次配合失效。

以上就是关于SOLIDWORKS磁力配合的教程。
