据说这种尺寸标注方法更高效,你觉得呢?
发布日期:2024-03-14 浏览次数:246

在工作中有很多尺寸需要连续的进行标注,一般工程师可能只会使用SOLIDWORKS智能标注一个一个地进行标注,掌握下面2种方法,快速提高你的工程图效率。





提效方法

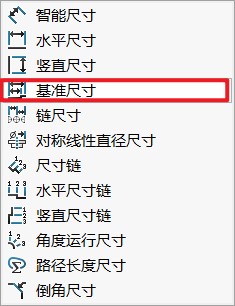

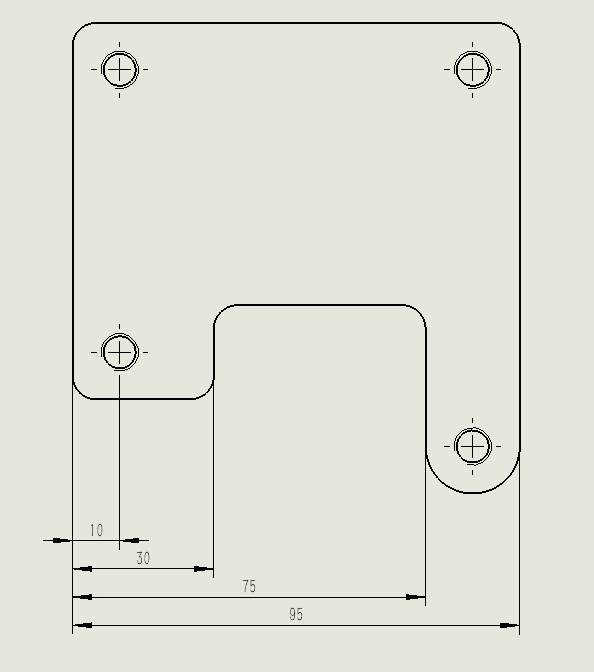

方法1:选择第一条边线,后标注尺寸后,直接选择要标注尺寸的边线,SOLIDWORKS会按照第一条的边线为基准进行持续的标注,如下图所示:

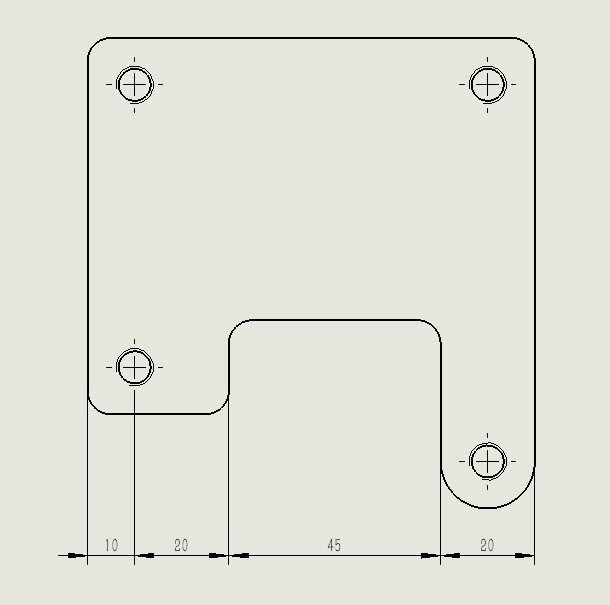

方法2:或者选择“链尺寸“,方法同上,但是效果是不同的。

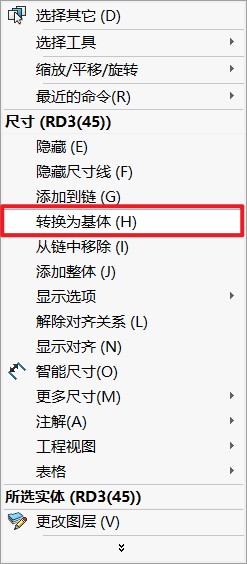

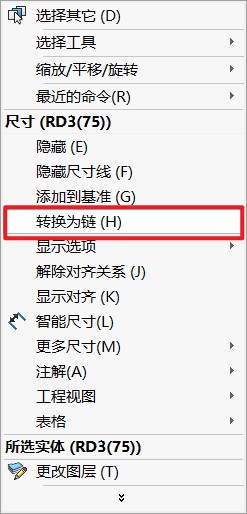

更重要的是,这两者之间可以随意的切换,右键链尺寸即可切换。



这样标注方可以大大提高你的设计效率。
