在日常设计工作中，你是否也会遇到需要修改草图尺寸的问题？修改有关联关系的尺寸时，你还在一个个地修改吗？你想在修改模型长的时候，宽自动按比例修改吗？一起来学习SOLIDWORKS方程式功能吧~轻轻松松就能实现同步更改草图尺寸啦！

【例如】

方程式驱动长方形的2条边，假定一个环境：当长>200时，宽为100，当100<长<200时，宽为75，当长<100时，宽为50。

一起来看看具体操作方式吧~

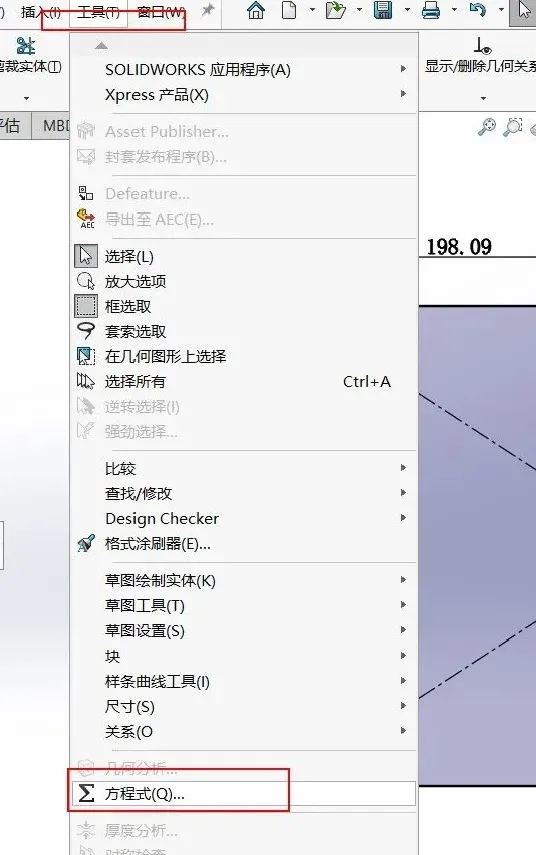

STEP 01 打开工具→方程式

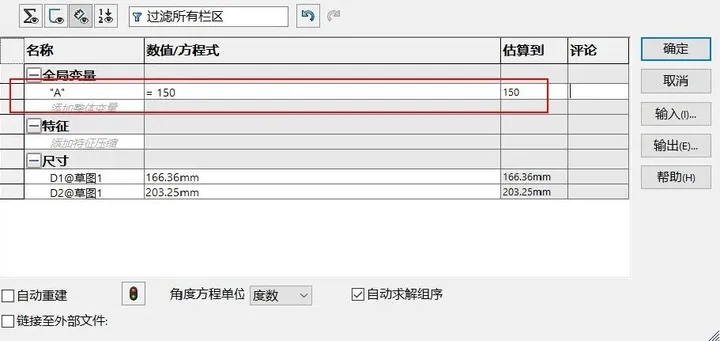

STEP 02 创建全局变量“A”

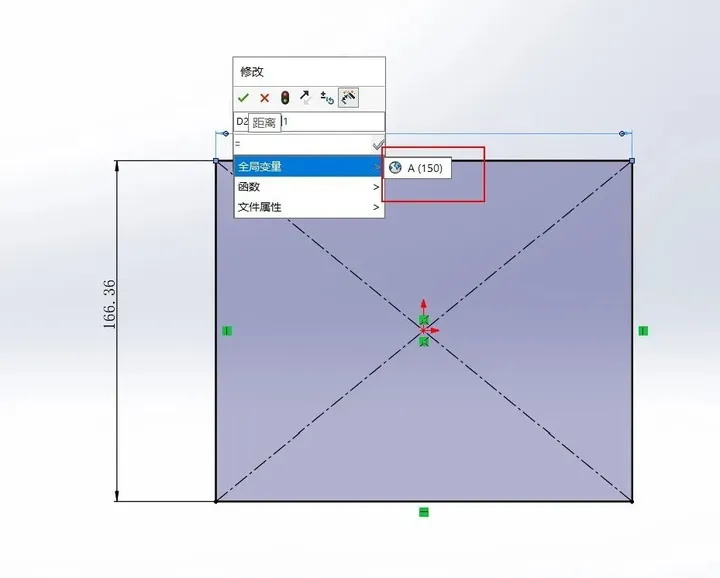

STEP 03 设置长=全局变量“A”

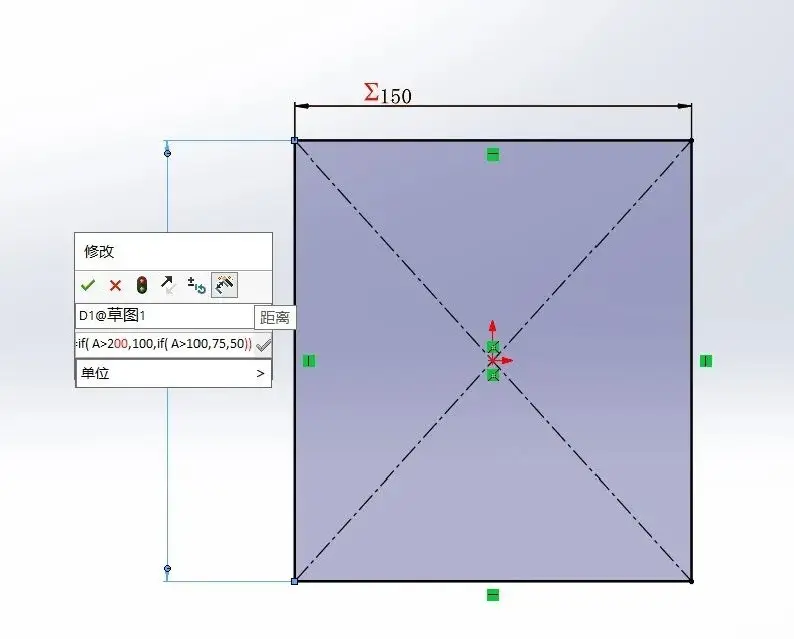

STEP 04 设置宽=if（A>200,100,if（A>100,75,50））

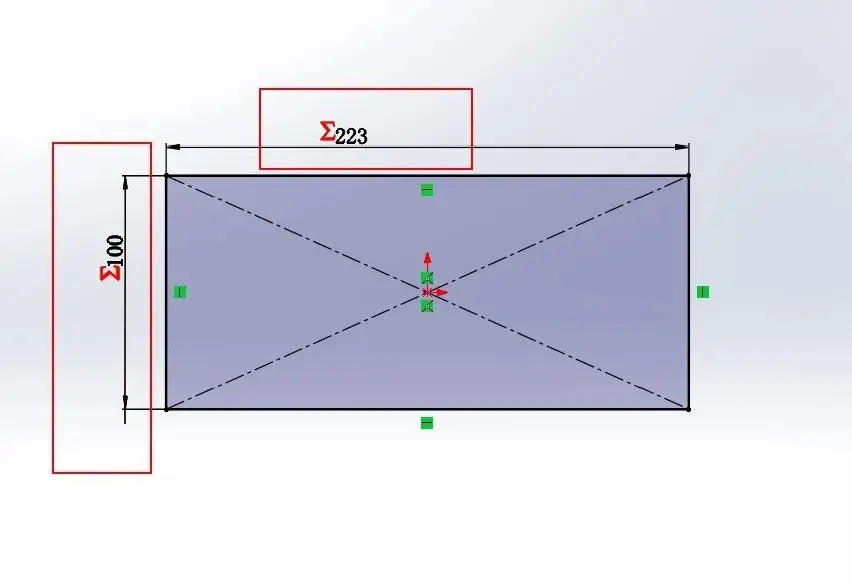

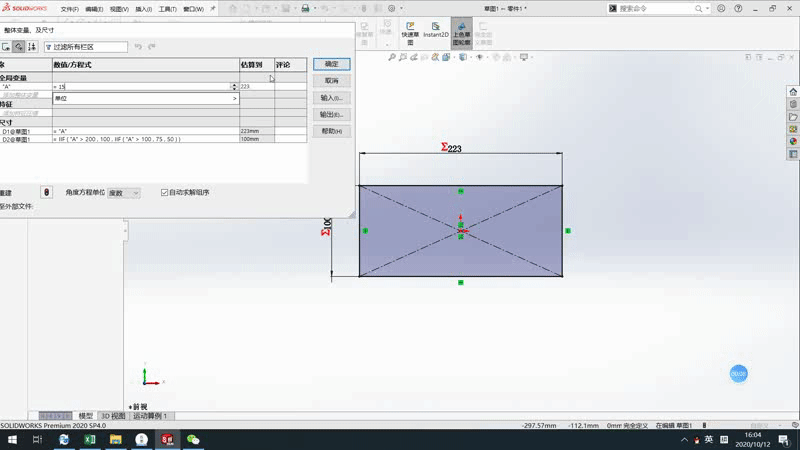

STEP 05 然后修改全局变量为223，得到如下值

注意：

在使用方程式时需要遵循Y=X的规则，即等式。

以上为SOLIDWORKS方程式修改草图尺寸的案例介绍。你学会了吗？除了修改尺寸外，还可以用方程式修改特征的显示与隐藏、修改阵列数量等。快去研究一下吧~
