公司产品包含钣金件，需要进行“钣金设计”的朋友们，在SOLIDWORKS中为钣金件进行切除特征的绘制，只需用常规的实体“拉伸切除”即可。

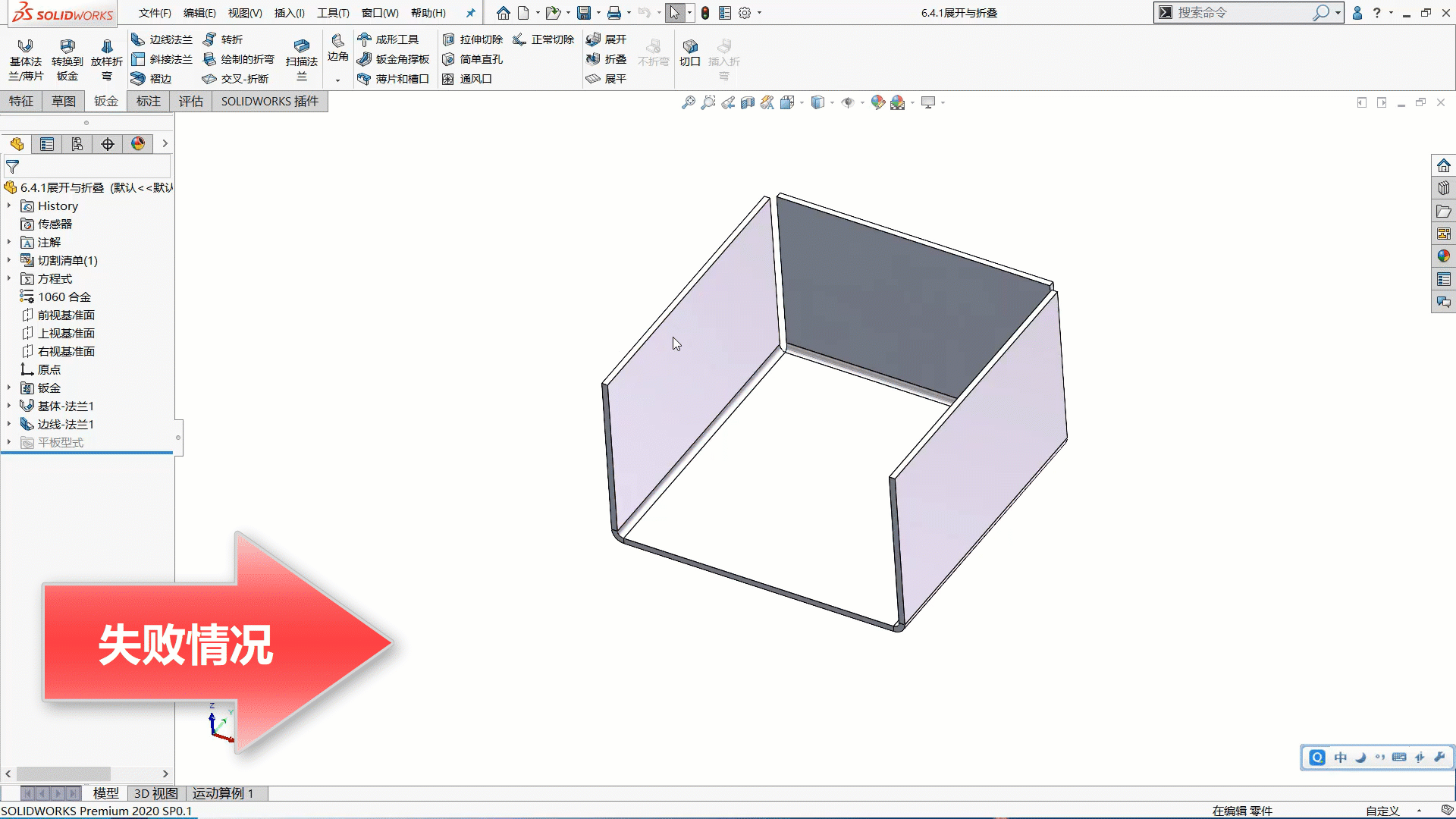

但如果这个切除特征穿过了某一折弯，便会发现钣金在“折叠状态”下切除特征无法生产，就像如下动图展示的这样，对吗？

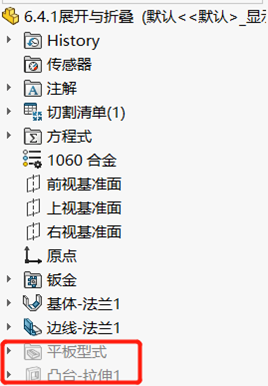

为什么会出现这种情况？其实原因很简单，我们仔细观察设计树，可以发现“切除特征”位于“平板型式”之下，当“平板型式”被压缩时（即钣金件为折叠状态），后续的所有特征也会被压缩。

对此，我们可以使用一个特殊指令——【展开/折叠】。单独将需要穿过的折弯部分展开，

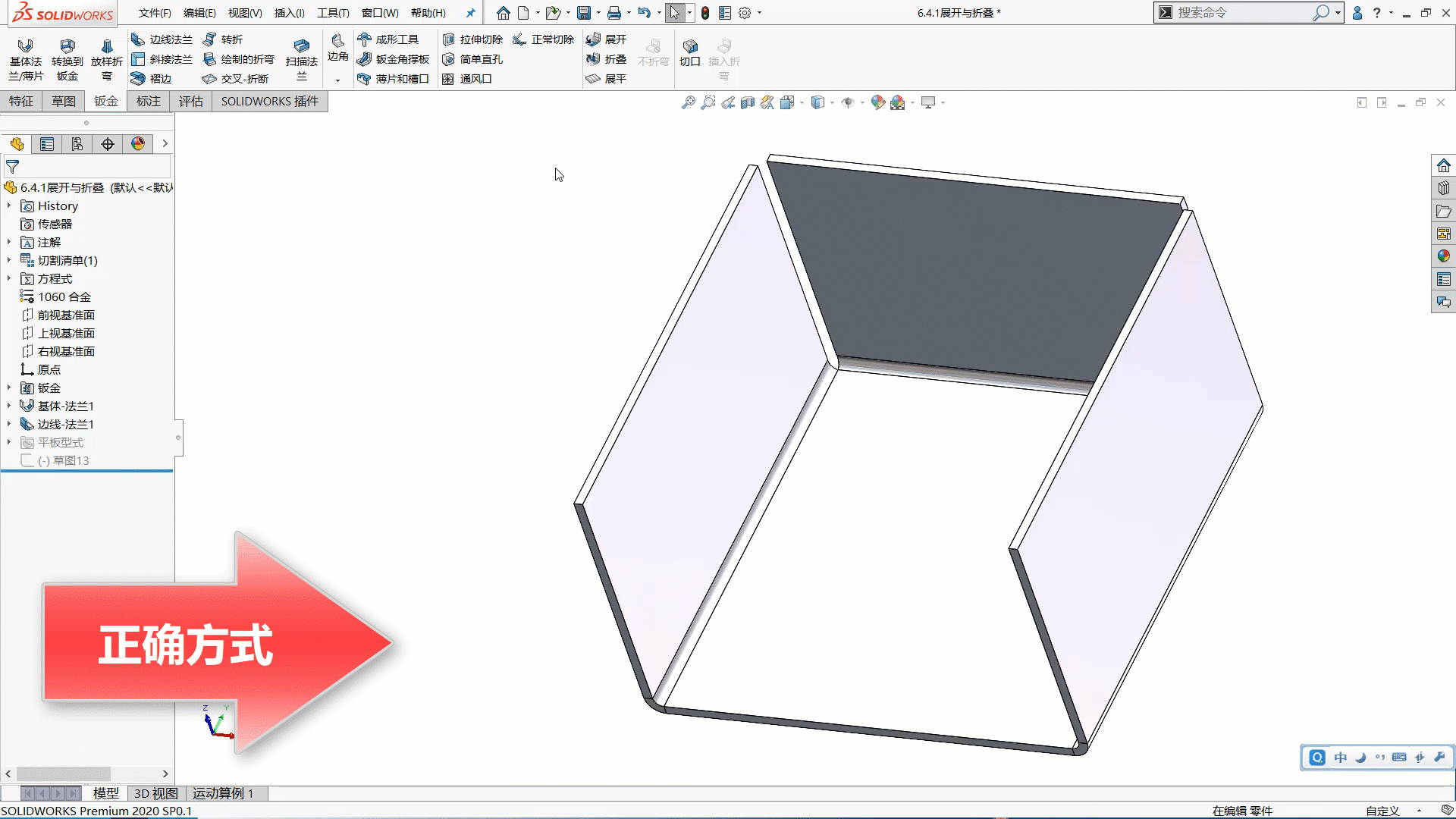

再进行切除特征的绘制即可。如下图所示：
