在当今竞争激烈的形势下，降低成本而不牺牲质量至关重要。但是，如何才能最大程度地减少设计中使用的昂贵材料并仍然确保其正常工作呢？

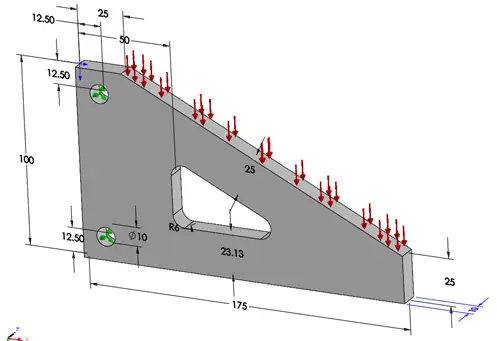

有下图所示的一个悬臂支架，支架由两根通过圆孔的棒支撑，支架顶部受到竖直向下的5e6Pa的压力，我们可以通过改变内部三角形切块的尺寸，达到零件质量最小化的目的；同时，还必须满足一定的强度条件，即应力最大值不超过300MPa。

面对上述问题，我们可以使用“优化分析”来快速的帮助工程师实现设计尺寸选择；在短短几分钟内，只需很少的工作即可获得新的更高效的设计。

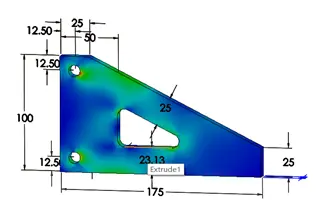

我们已经了解了工作负荷，那么优化就再容易不过了。设计师要做的就是选择可以更改的尺寸范围。SOLIDWORKS Simulation将自动尝试许多不同的几何形状组合，以找出哪种尺寸所需的材料最少，同时仍将应力保持在可接受的范围内。

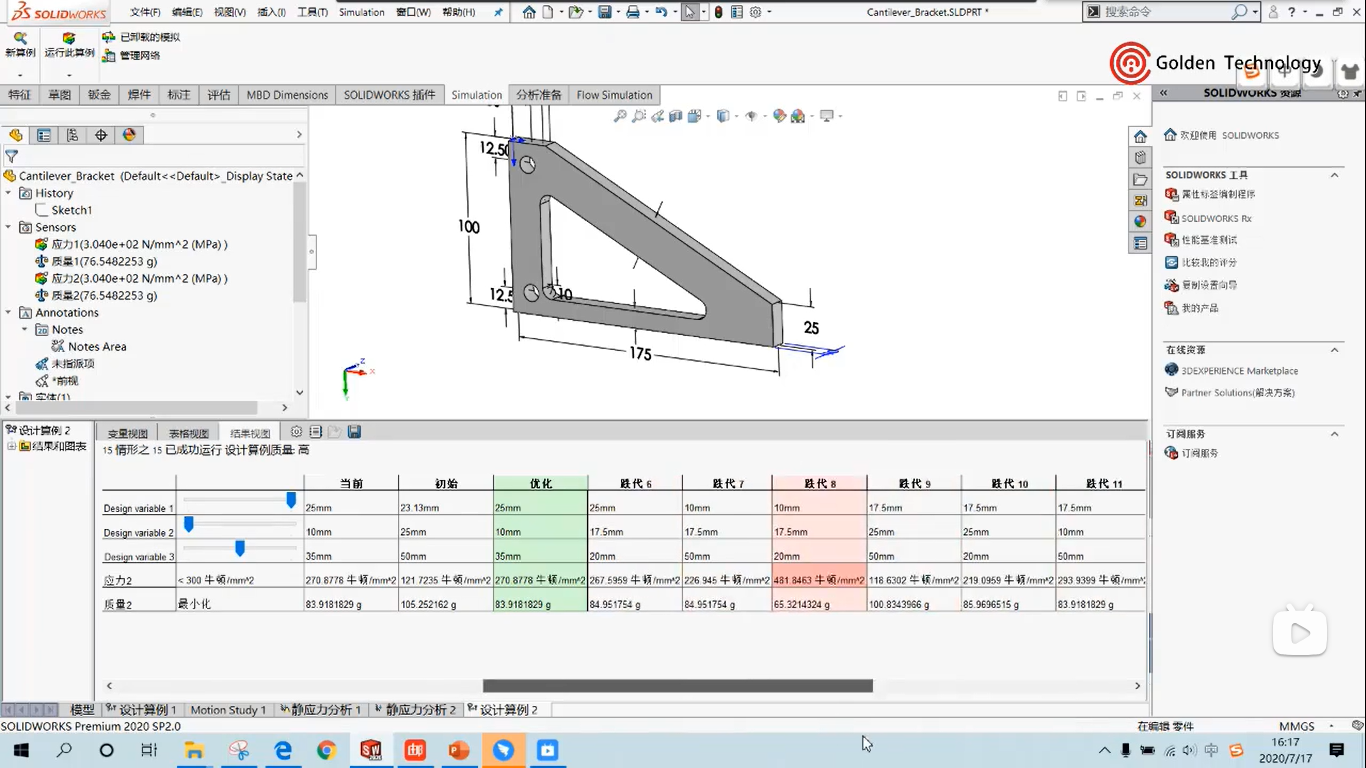

经过程序自动进行15次优化组合后，最终我们零件的重量由105.25g降低到83.92g。





具体操作视频如下：
