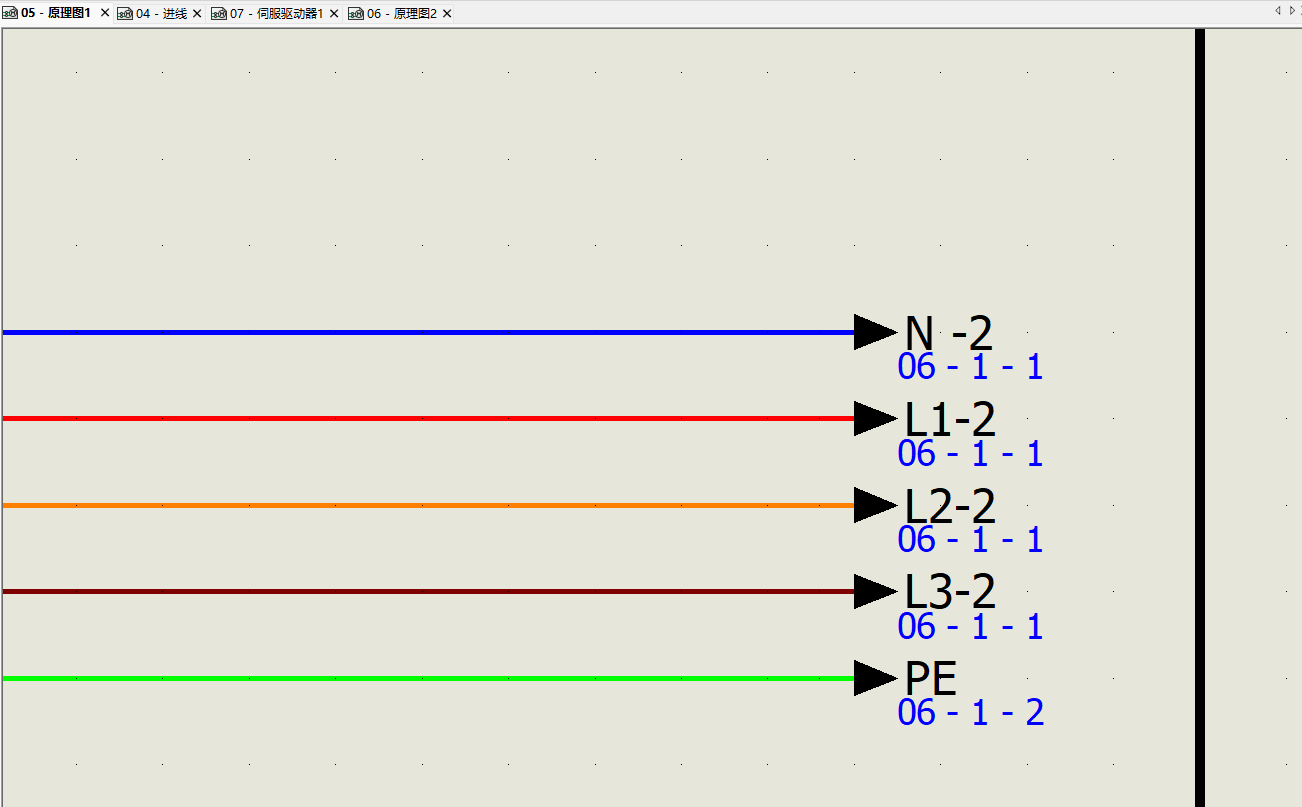

在上一篇文章中，我们介绍了具有中断转移功能的起点终点箭头的基础用法，在本篇文章中我我们向大家介绍起点终点箭头更进一步的使用和注意事项。

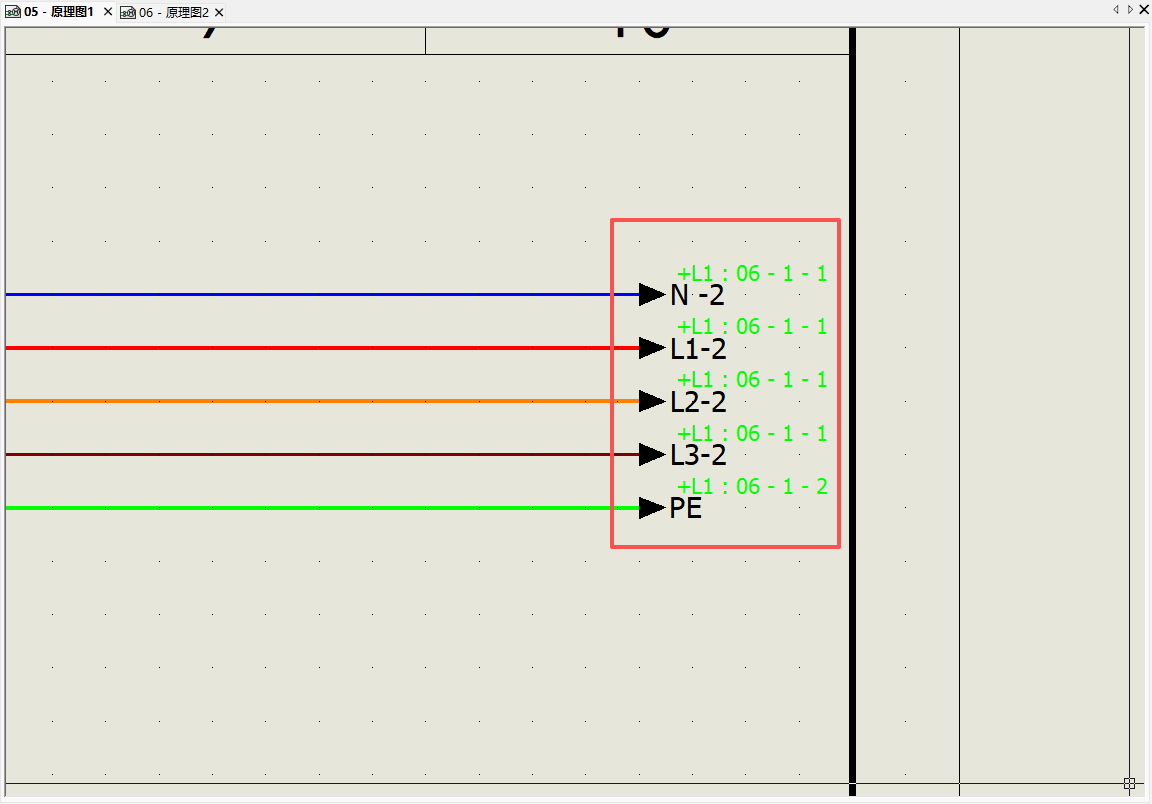

比如在如下所示原理图中，大家可以看到跳转箭头有绿色的位置描述并且还和电线的电位有关联，用黑色的字显示出了当前电线的电位，那么接下来就给大家演示是如何做到的。

首先介绍原理，其实【起点终点箭头】也是一种符号，心细的同学应该会发现符号存在多种分类，而其中一种就是起点-终点符号。

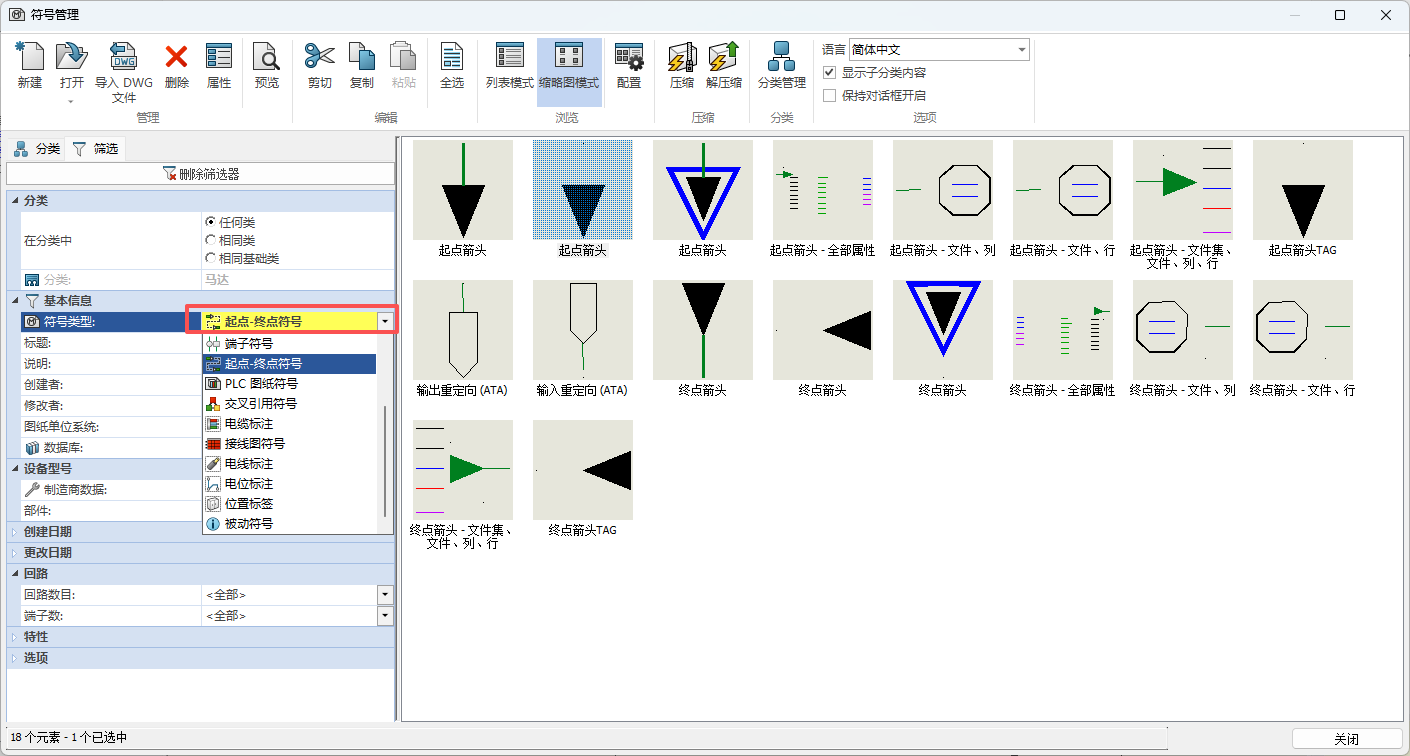

可以看到在这个分类下有很多箭头的符号，那我们就可以在这里对箭头符号进行编辑了：数据库-符号管理-筛选符号类型为起点终点符号。然后双击打开“起点箭头”或者先复制为副本再编辑。

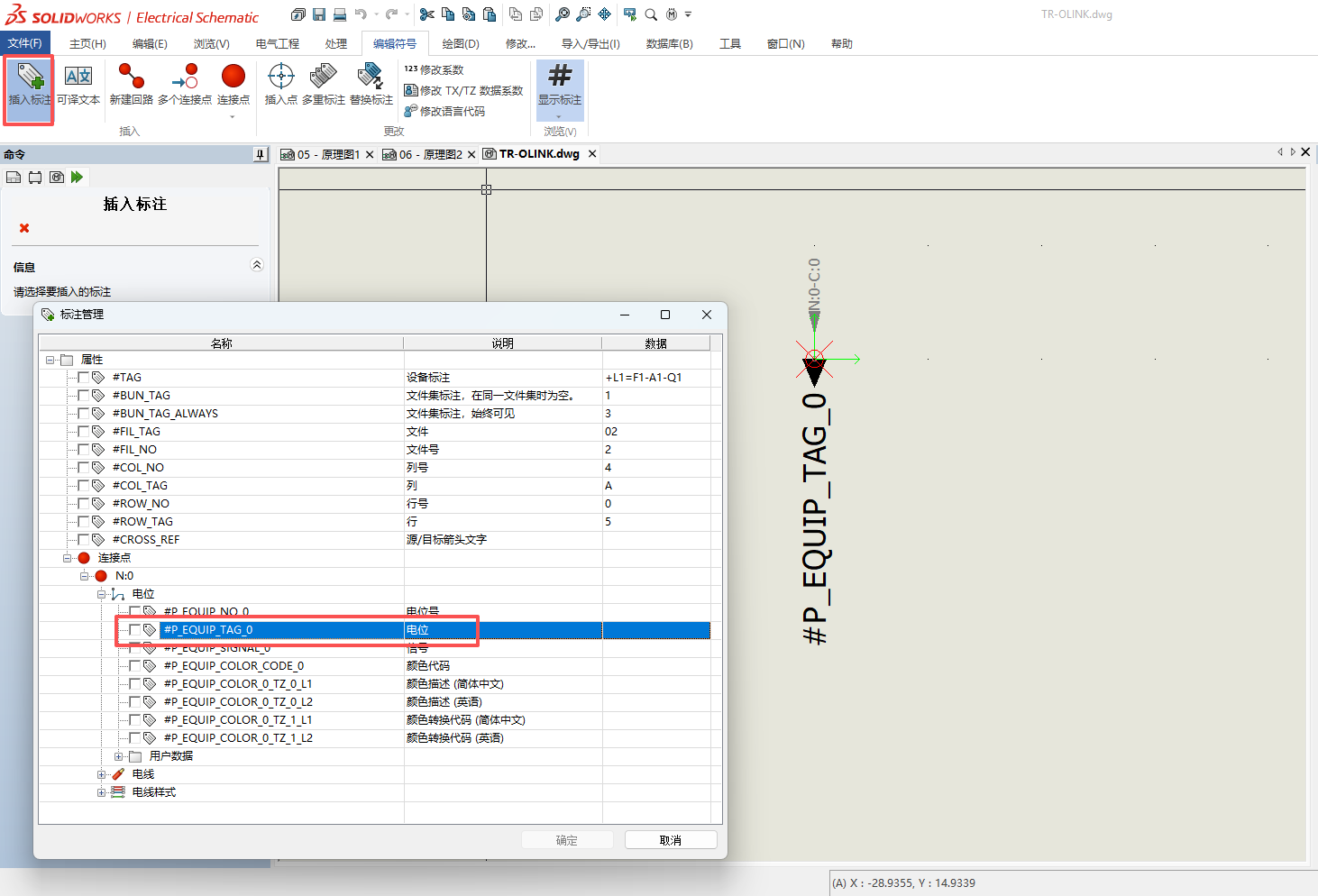

后续的操作与编辑符号基本类似，添加想要的电位属性，调整方向、字体、大小即可，然后退出保存，终点箭头的操作方法类似，在此不多做赘述。

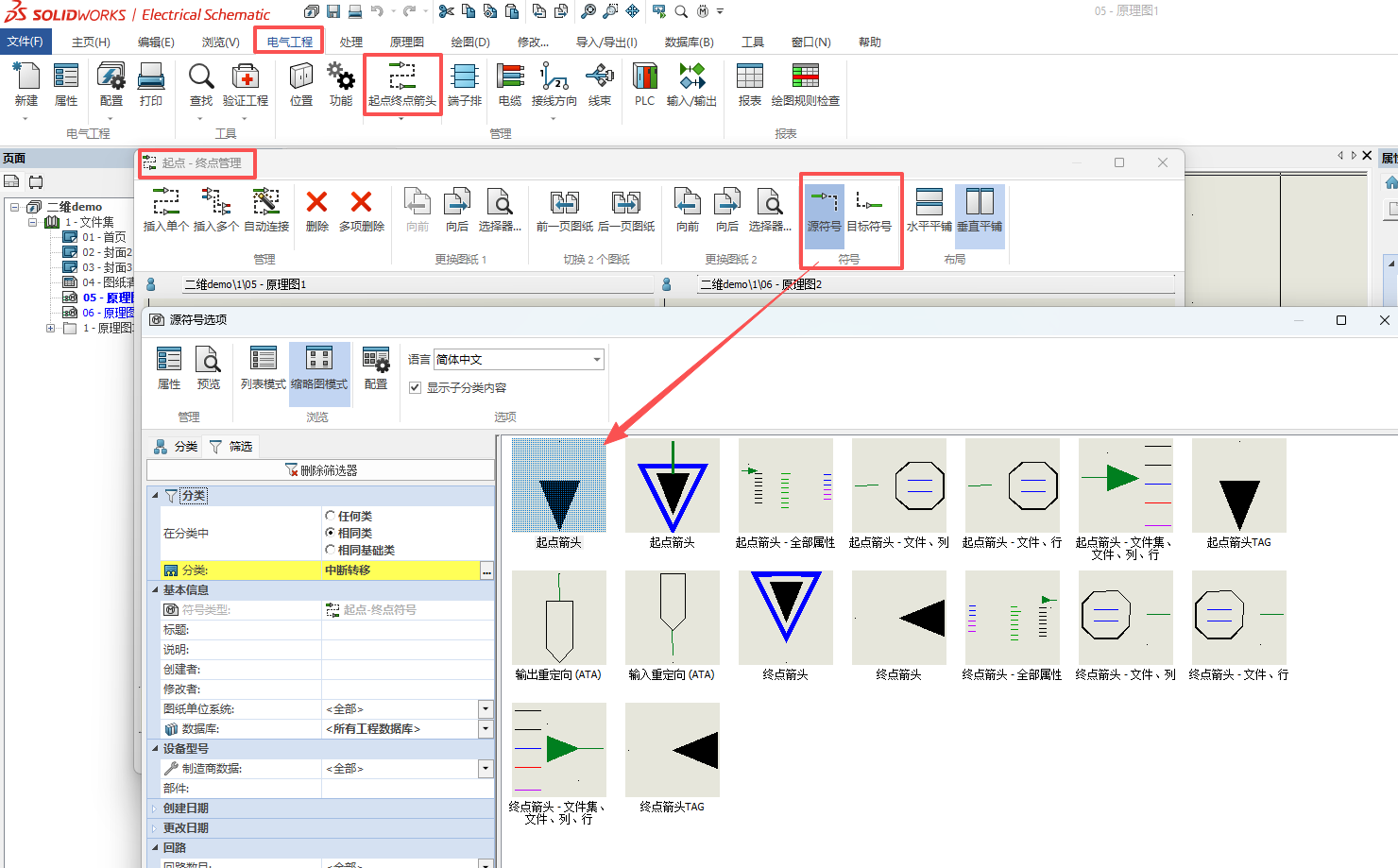

符号做好以后，我们还需要在起点-终点管理器中讲默认的符号替换为我们刚才修改的符号，记得源符号和目标符号都要替换一次。然后后面使用的时候就会默认使用新符号了。

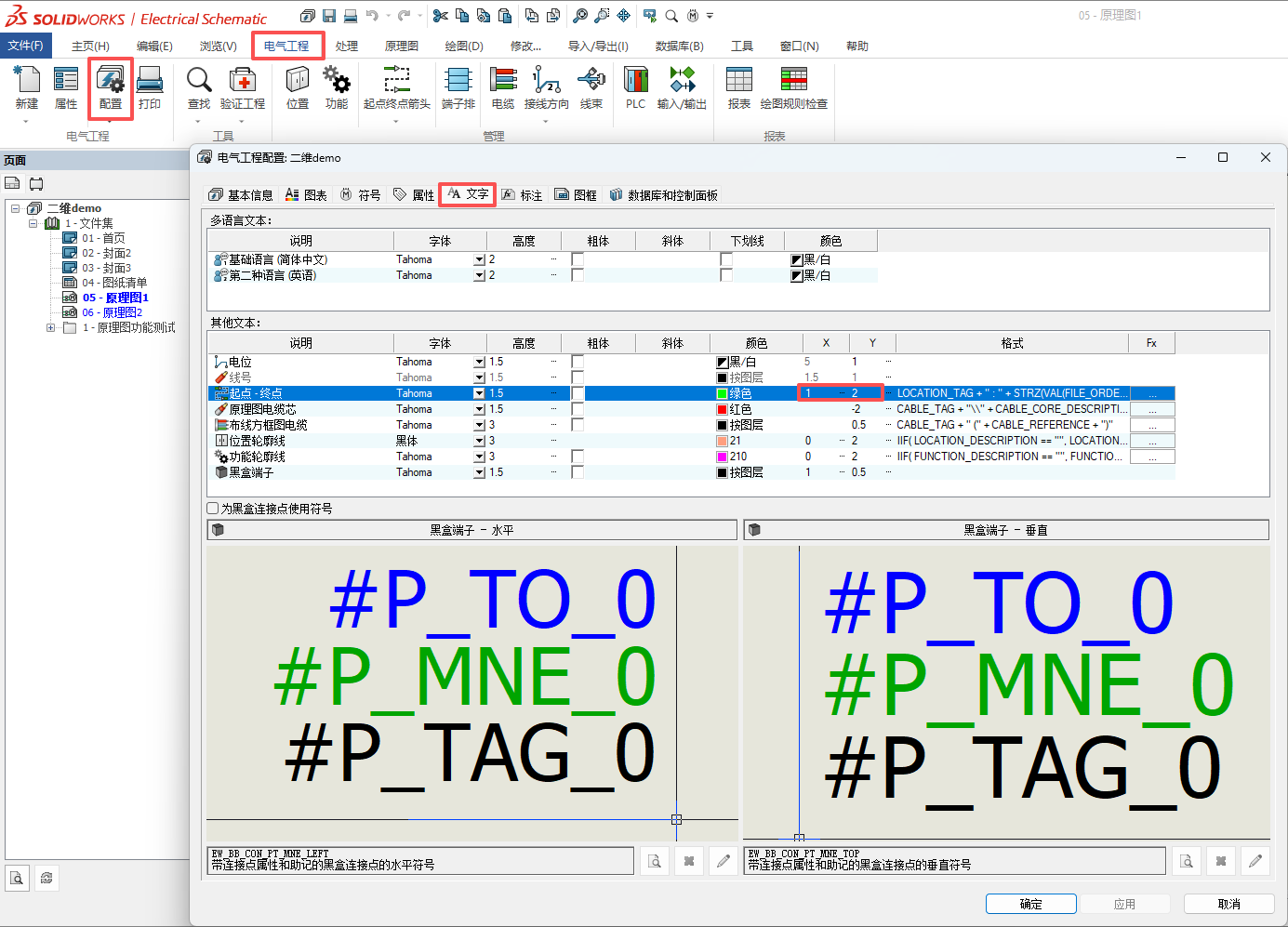

接下来我们打开配置-文字来调整起点终点箭头交叉引用的位置偏移。因为我们为符号添加的电位属性在正下方，所以交叉引用关联参考需要与电位属性错开，所以需要调整X Y偏移坐标。



这样可以添加更多想要的属性到跳转箭头上，以提高我们图纸的可读性。

详细的使用方法如下视频：
