在我们绘制原理图时，绘制电线通常是第一步操作，因为电线绘制好后，放置符号时更方便我们对齐。而在开始绘制电线时，我们可以先定制需要绘制电线的电线样式。
在工程菜单的配置中，点击连接线样式，可以打开连接线样式管理器。

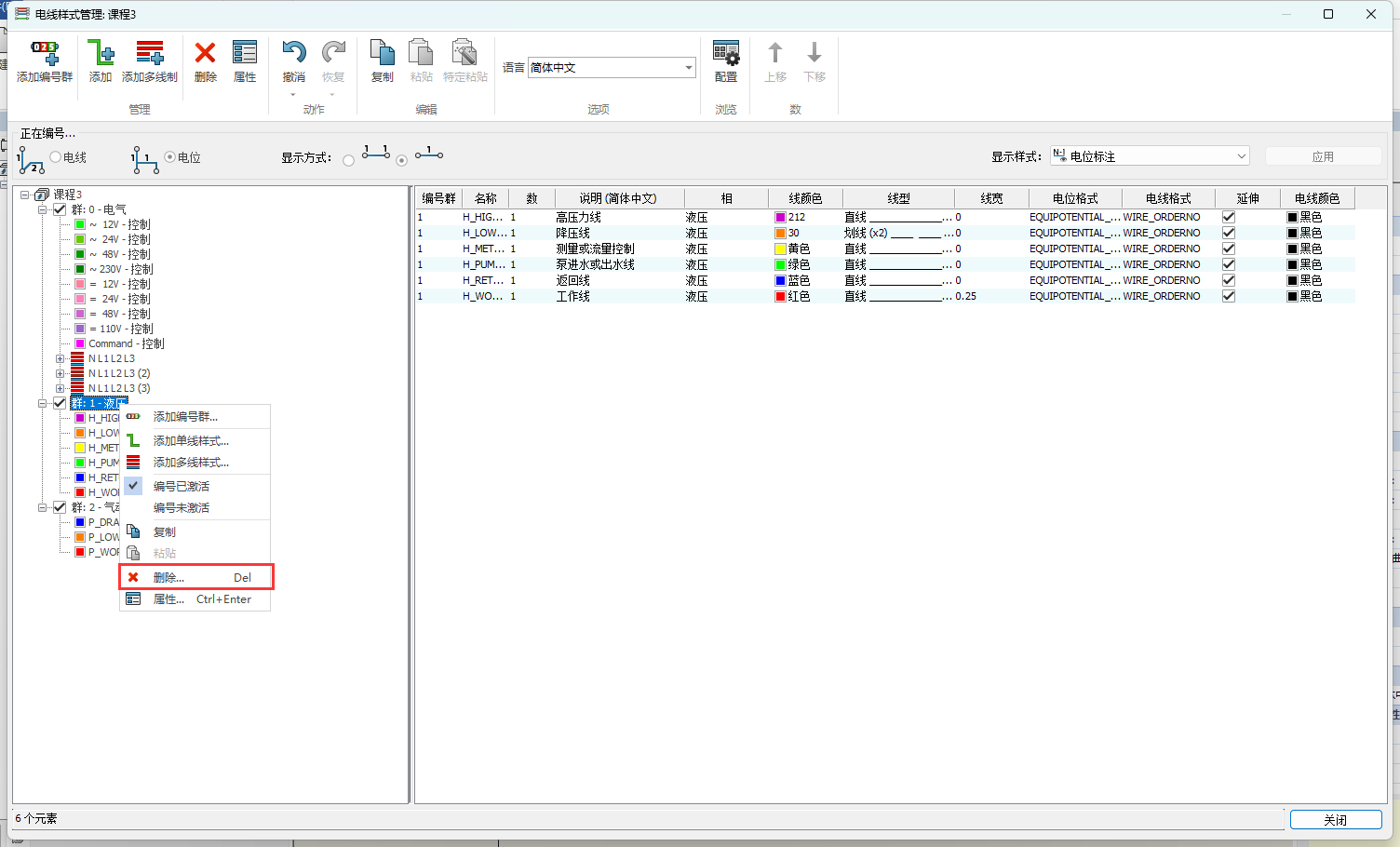

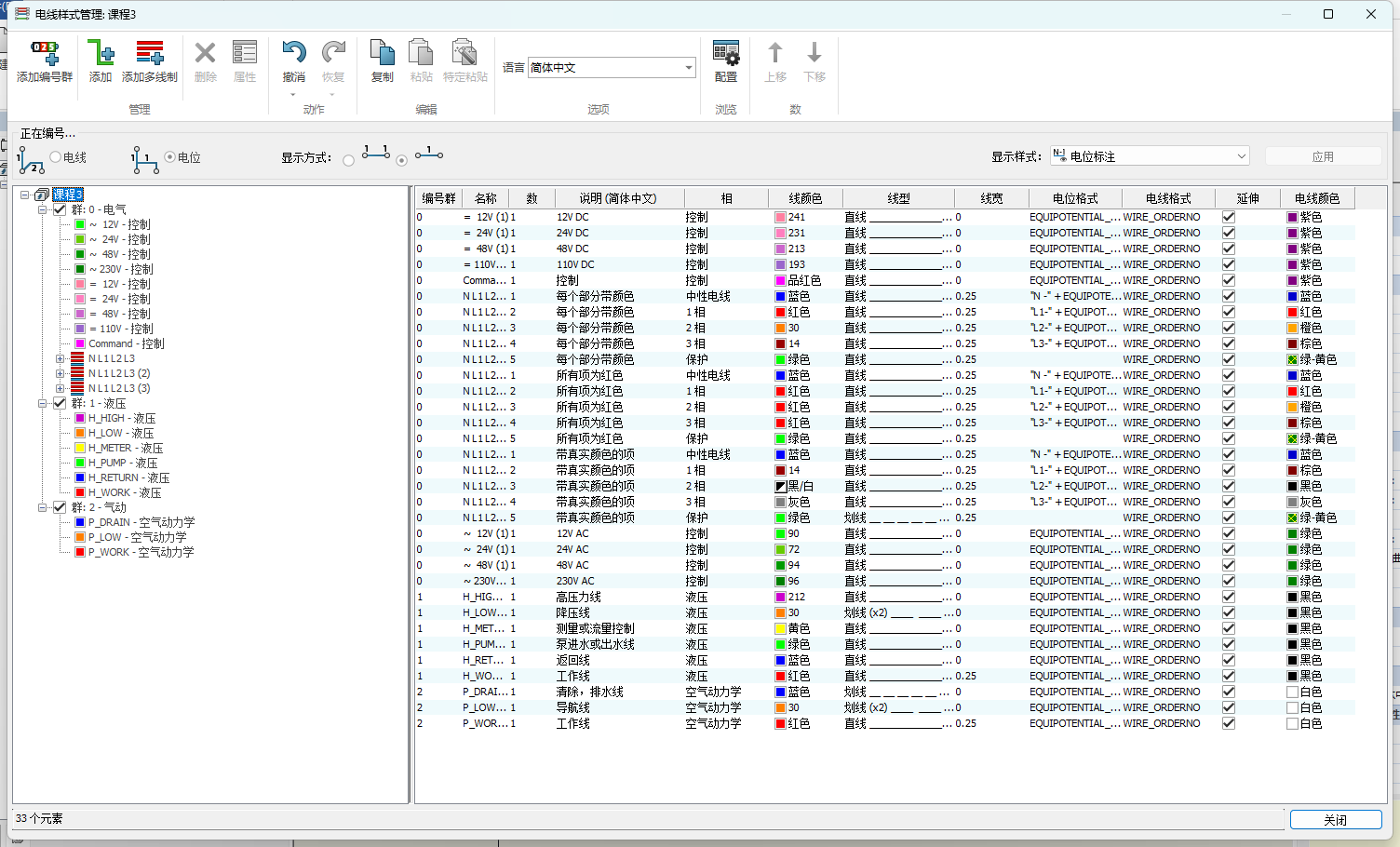

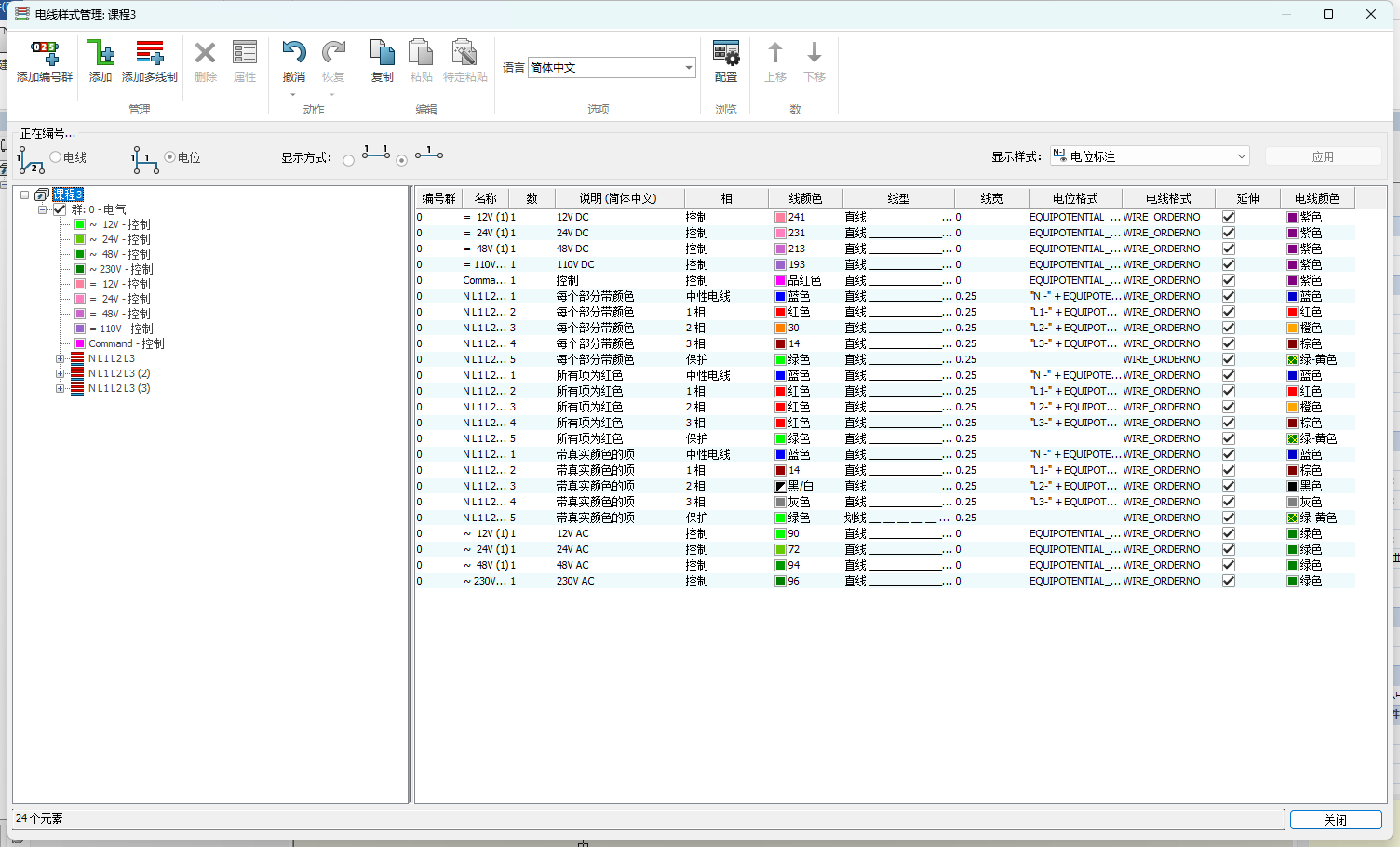

可以在界面左侧看到该工程下的所有电线类型，一般以群作为分类，在树中右键可以对群进行新建、修改和删除等操作。对于我们工程不需要的线型就可以进行删除，比如在这里我删除液压和气动群，如下图所示：

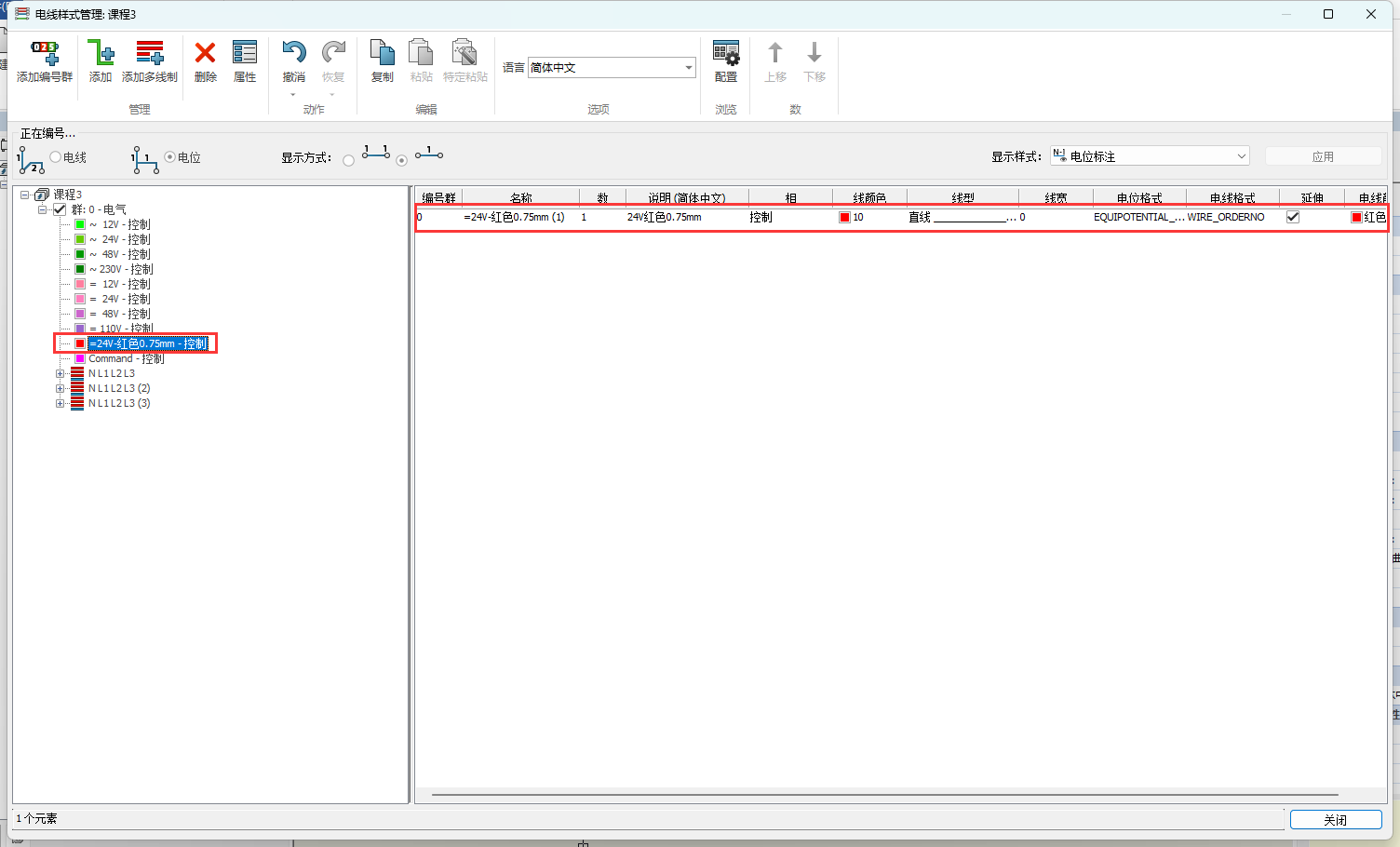

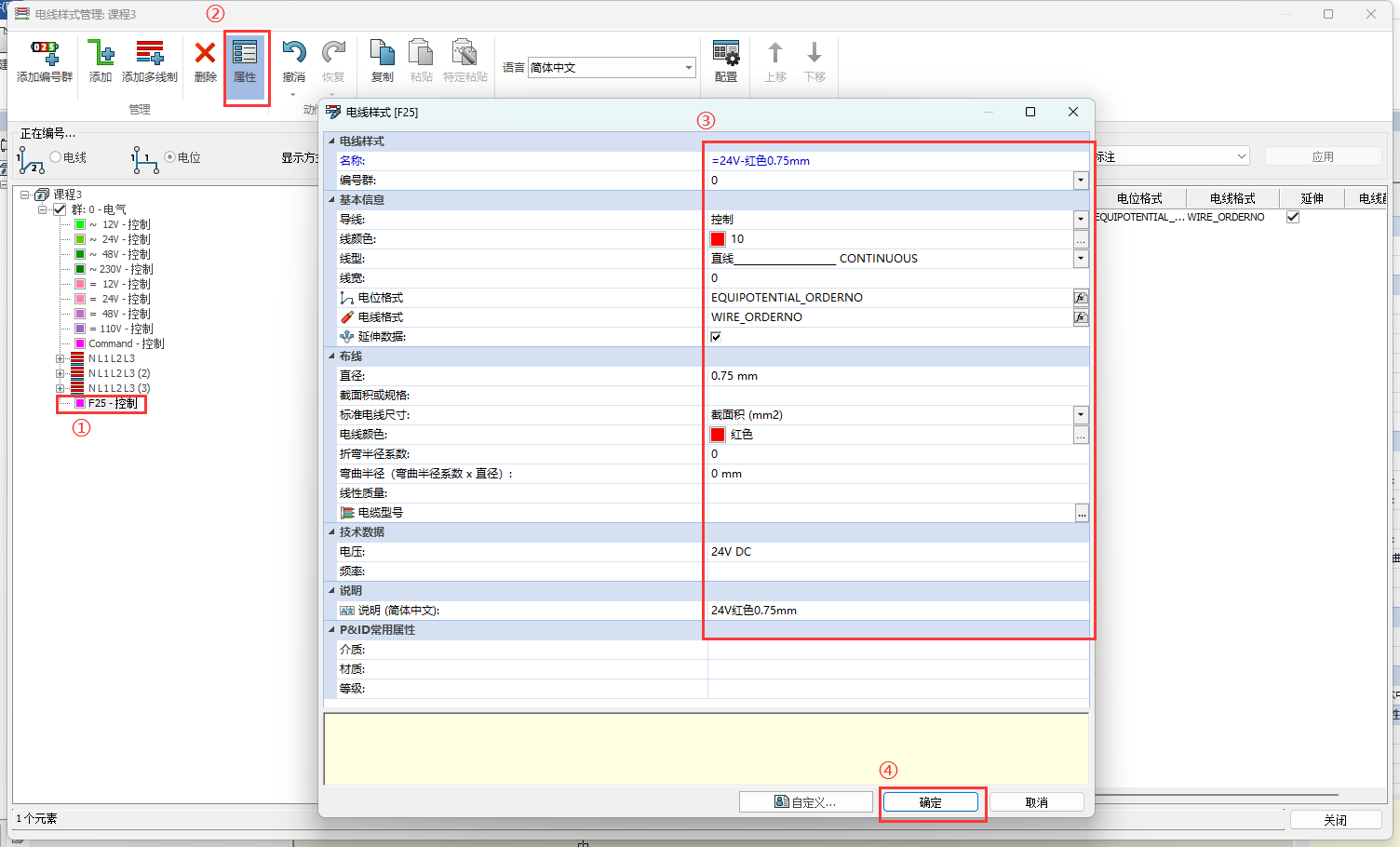

比如我们想在电气分类中新建一个0.75平方的红色24VDC单线，可以选中“群：0-电气”然后点击上方菜单栏的添加单线按钮，软件会直接生成一根默认名为F25的单线，我们可以右击这跟单线在属性中进行属性编辑也可以直接点击上方菜单的属性进行编辑，完成属性编辑后如图，点击确定即可，然后检查生成的线型。

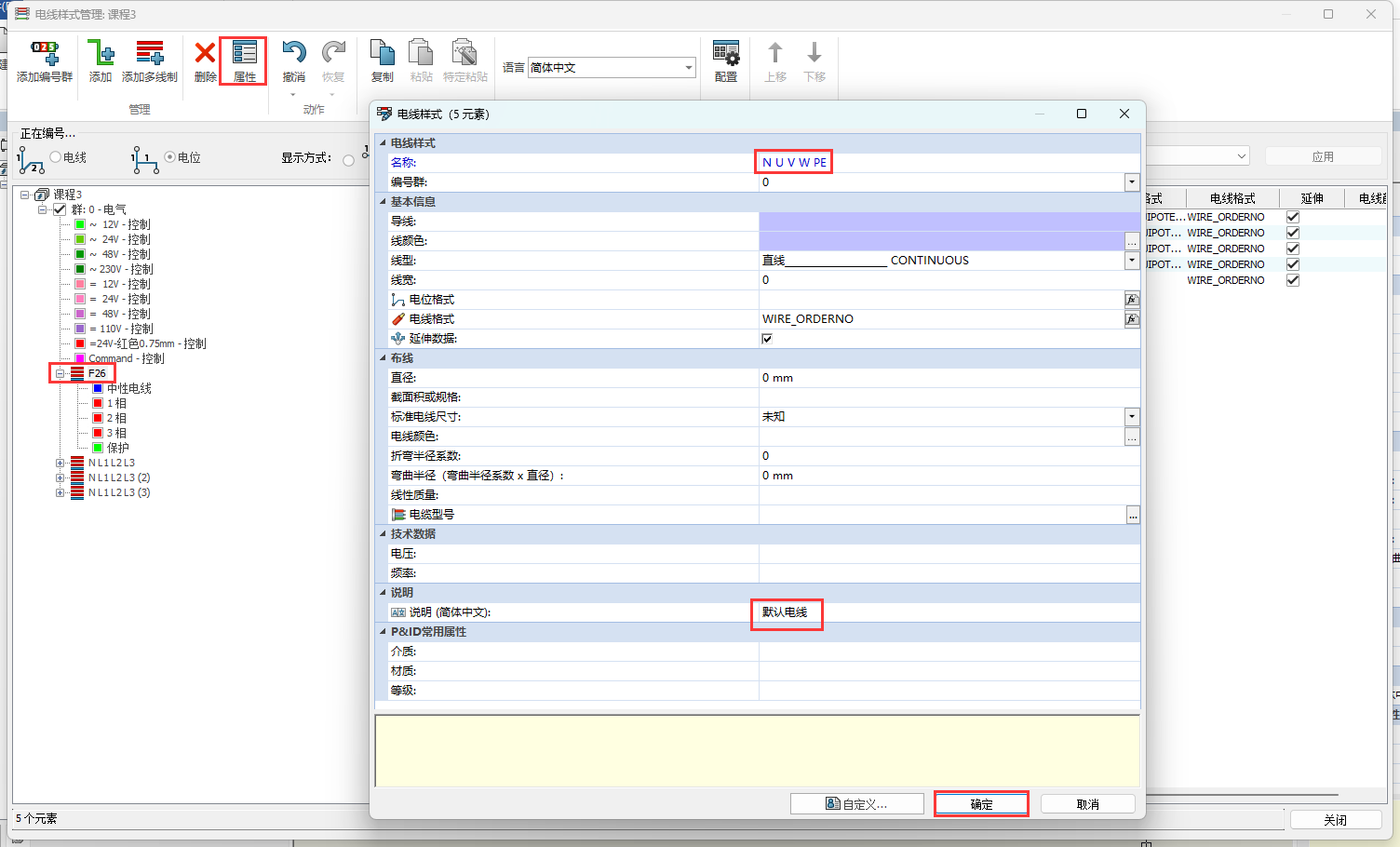

添加多线的步骤与单线类似，比如我们想在电气分类中新建一个三相五线制的多线，可以选中“群：0-电气”然后点击上方菜单栏的添加多线制按钮，软件会直接生成一根默认名为F26的多线，我们可以点击这跟多线，点击属性修改名字，这里我命名为“NUVWPE”。

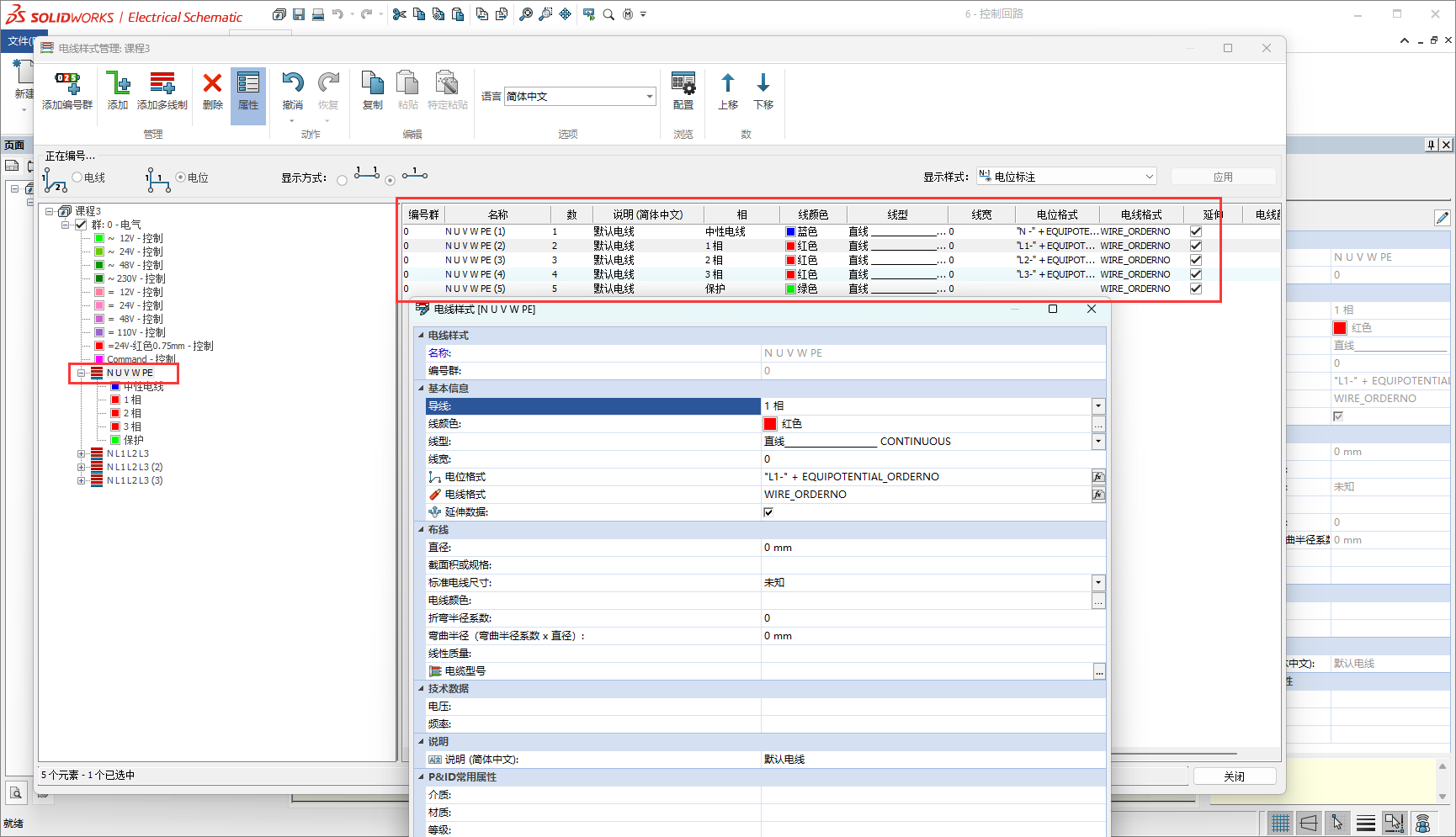

我们还可以点击这跟多线，然后在右侧的窗口中，对每一根电线进行属性编辑。

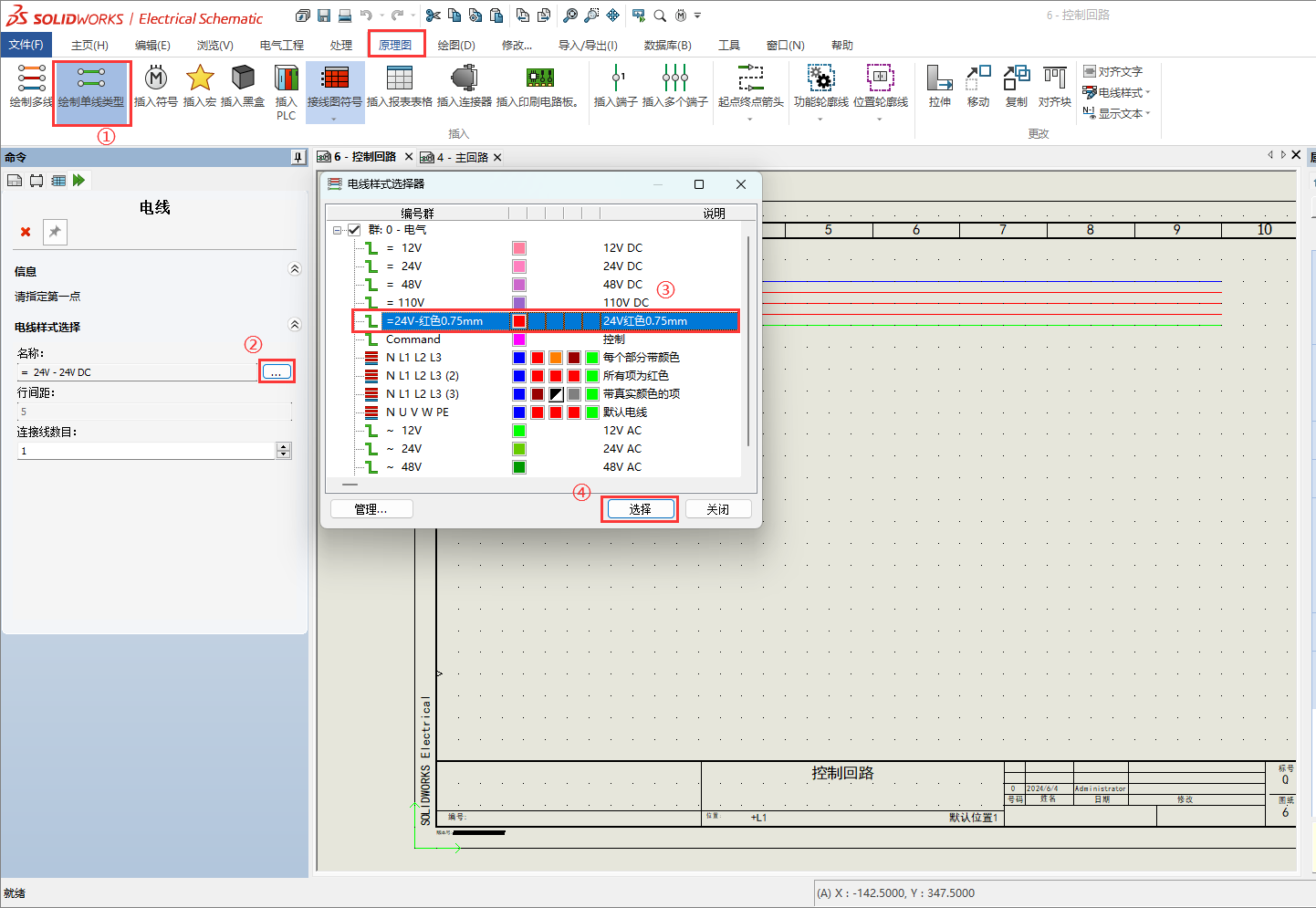

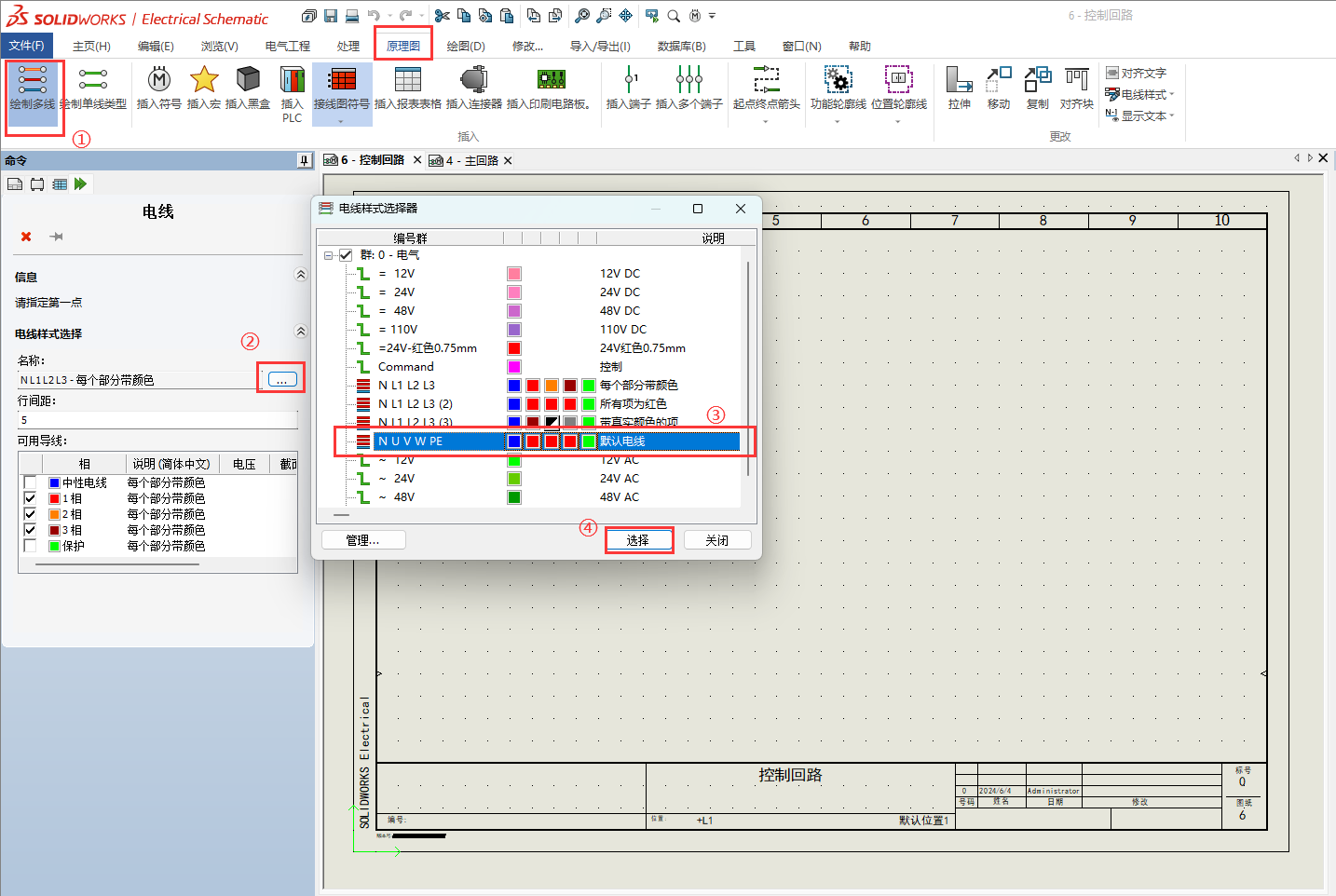

然后在绘制原理图时就可以选择我们刚才新建的两种线型了。

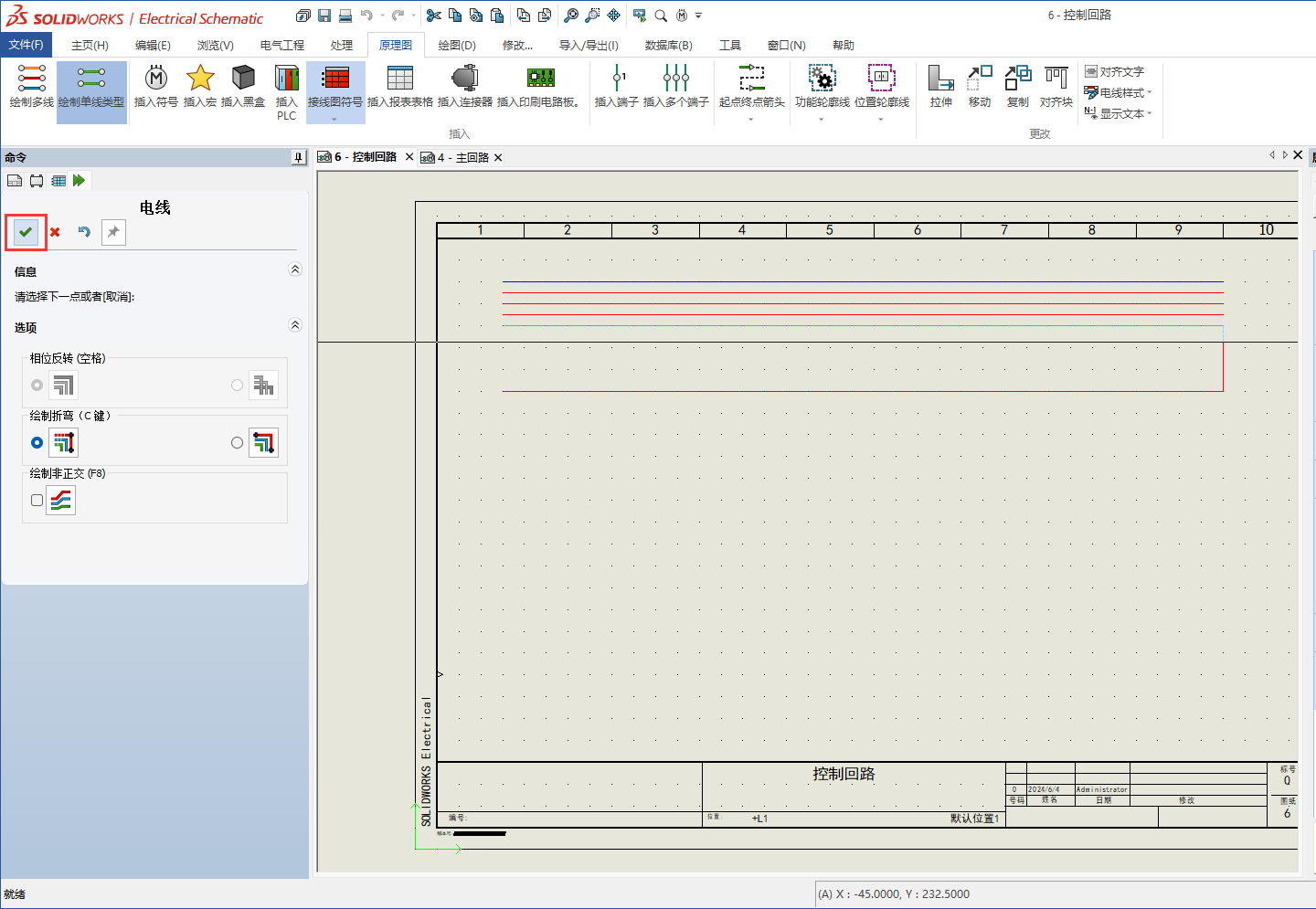

小技巧：在绘制电线完成时，可以点击左侧对话框的“√”来完成此根电线的绘制，也可以直接点击鼠标右键来完成，比较快捷。
其实在SOLIDWORKS Electrical中，绘制单线与绘制多线并没有实质上的差别，本质都是绘制连接元件的电线。使用绘制多线按钮也能绘制单根线、使用绘制单线按钮也能绘制多根线，分类主要是方便我们管理和减少我们绘图时的操作，只要我们注意绘制电线的属性就可以了。
