又收到老板丢过来的产品图片，要求你三天内照着画完二维图了吗？还在加班加点对着图片画图画到腰酸背痛、脖子疼吗？有想过直接把jepg、png、bmp的光栅图像转化为CAD矢量图吗？

试试用DraftSight Premium新增功能——图像跟踪器[命令：TRACEIMAGE]只需三个步骤！就能轻轻松松将图片转成CAD，一起来看看具体是如何操作的吧~

【1、一键导入】

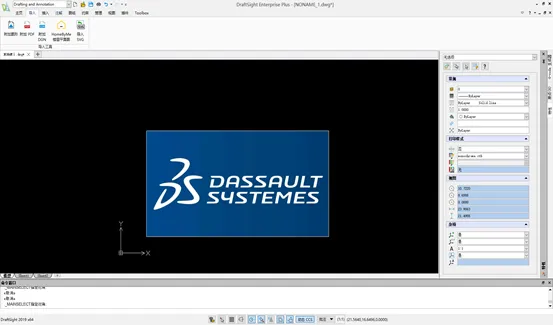

在操作空间中导入想生成矢量图的图像，一般图像追踪器的主要用例和工作流程聚焦于非手绘建筑平面图、徽标和带曲线的简单图像。如下图所示：

【2、轻松调整】

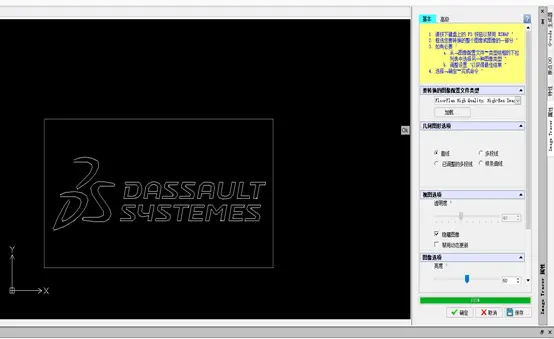

在命令窗口输入TRACEIMAGE或在插件工具中选择Image Tracer，框选图像，在命令窗口中调整图像，类型为Logo，选择检测选项为边线、视图隐藏图像等。

【3、快速生成】

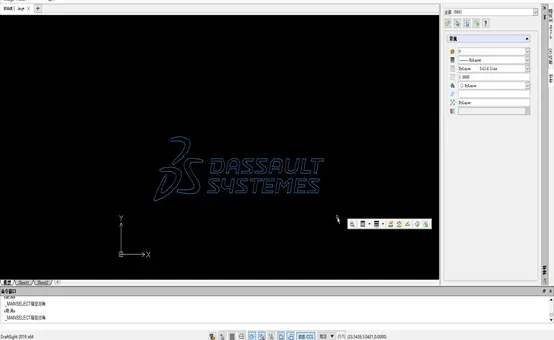

生成高清的矢量化线实体。

值得注意的是Image Tracer最适合分辨率最低为300 DPI（每英寸点数）的高分辨率图像。

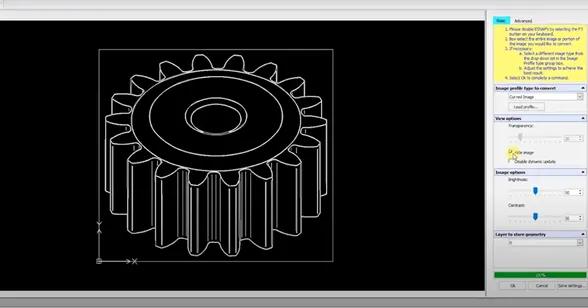

同理，我们接下来还可以对其他图像进行处理，当选择如下图的零件图像时，我们将图形类型调整为中等质量和低分辨率图像，根据零件的形状进行几何图形的调整和微调默认值。

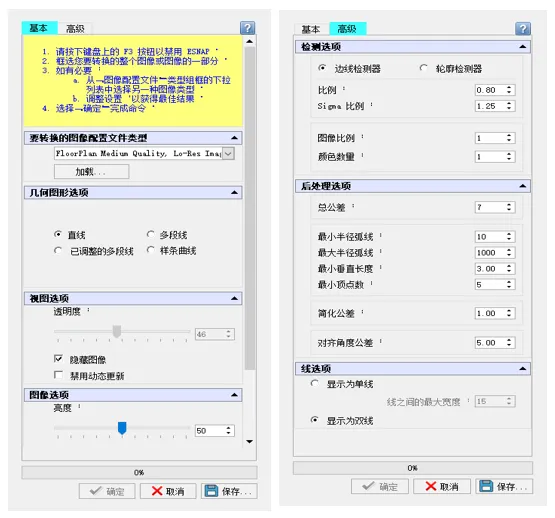

o 系统提供了带有预设值的图像轮廓类型，可供在跟踪图像时选择。

o 高级设置允许调整和微调默认值，以获得更好的转换质量和结果。

还可以保存自定义设置，以便对类似的图像类型重复使用。

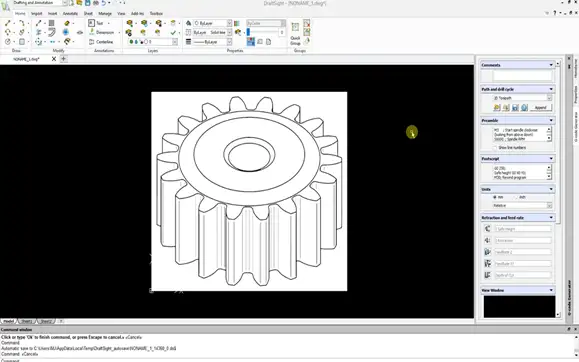

根据我们的要求，对该零件的图像调整，转化为矢量化线实体图后就会变成如下图显示：
