当设计装配体文件时，我们通常需要用到SOLIDWORKS干涉检查、零部件等功能进行配合，若需查看装配体整体构造，则要使用“爆炸视图”这一功能。但SOLIDWORKS直接生成的爆炸视图，只能在SOLIDWORKS内查看和使用，或导出为视频（MP4、AVI等格式），不太便利。

今天给大家介绍一种既可动画亦可图解的新模块使用技巧，——SOLIDWORKS Composer爆炸视图。只需简单5个步骤，即可轻松制作爆炸视图，生成技术图解。

STEP 1：

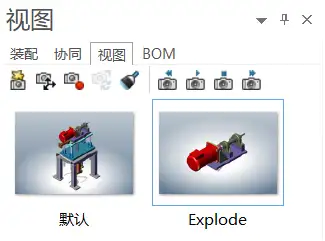

导入模型之后，在视图工具栏中创建相应视图。

备注：视图用以记录模型状态，防止出错；且在后续可快速创建动画关键帧。

STEP 2：

选择需要爆炸的零部件，在“变换”→“爆炸”→“线性爆炸 ”，进行爆炸视图的制作。还可使用同样的方法，对某些零部件进行细节上的调整。

备注：完成这一步之后，建议进行视图的添加或更新。

STEP 3：

为让他人清楚了解到零部件的安装位置，“爆炸直线”必不可少，直接将需要加“爆炸直线”的零部件（此处以螺栓为例）选中，随后选择“作者”→“路径”→“创建中性元素的关联路径”。

STEP 4：

点击“作者”→“标签”，为每个零部件添加说明文字，有必要还可以在装配体下方附加文字注解。

备注：标签中的文字可以手动修改，不修改则以零部件名称显示。

STEP 5：最后在“工作间”→“技术图解”，将制作的爆炸视图生成出来即可。
