SOLIDWORKS Composer-掌握这个技能,你就是最酷机器人动画编舞师
发布日期:2019-12-02 浏览次数:241

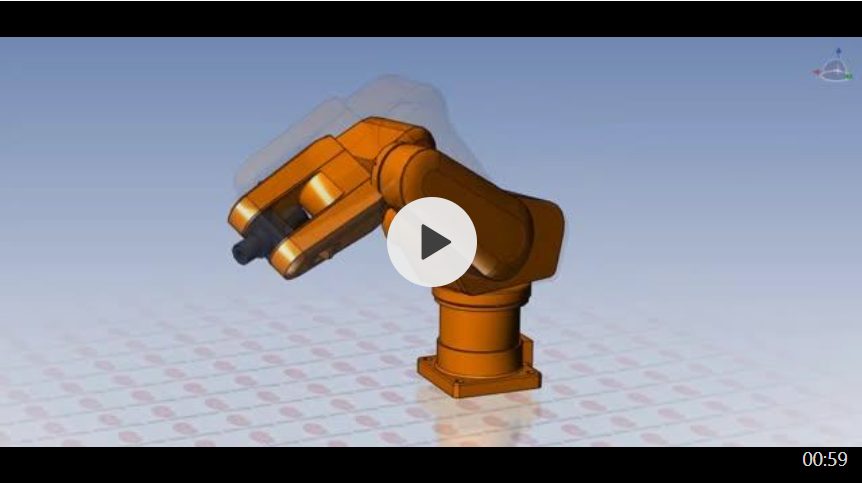

你是否有思考过用动画来进行产品展示,会达到怎样的效果?你是否有考虑过无需制作样机无需进行产品拍摄,就可以协助市场部同事制作一个充满魔性的产品视频来进行营销推广,侵占客户大脑?比如像下面这个机器人跳舞视频。

如何?你有被上面的视频洗脑吗?想知道SOLIDWORKS Composer机器人动作动图是怎么操作的吗?下面跟小编一起来看看吧!

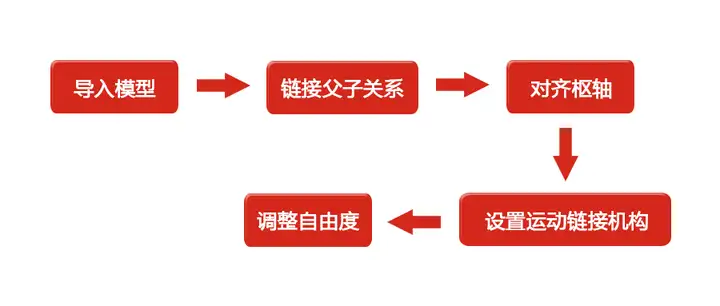

基本操作流程:

这里我们主要讲解三点:

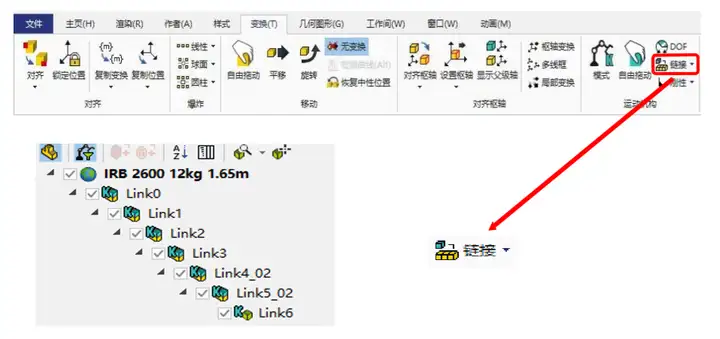

1.链接父子关系

按照包含关系(或上下级关系),为模型添加父子级关系,此时在“装配树”中角色会发生变化。

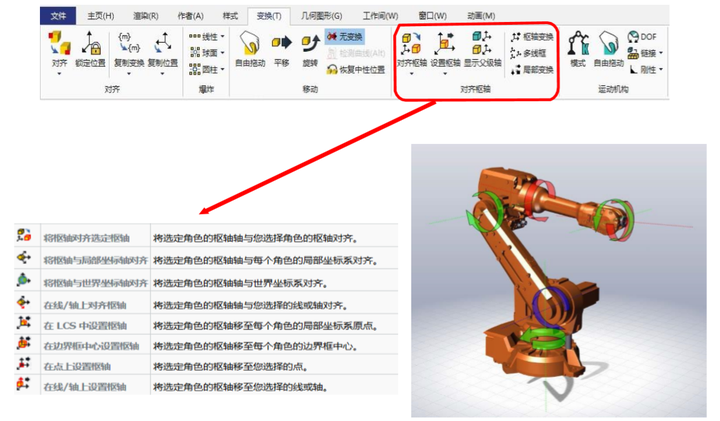

2.对齐枢轴

调整各个角色的枢轴,以实现相应效果,具体如下图所示:

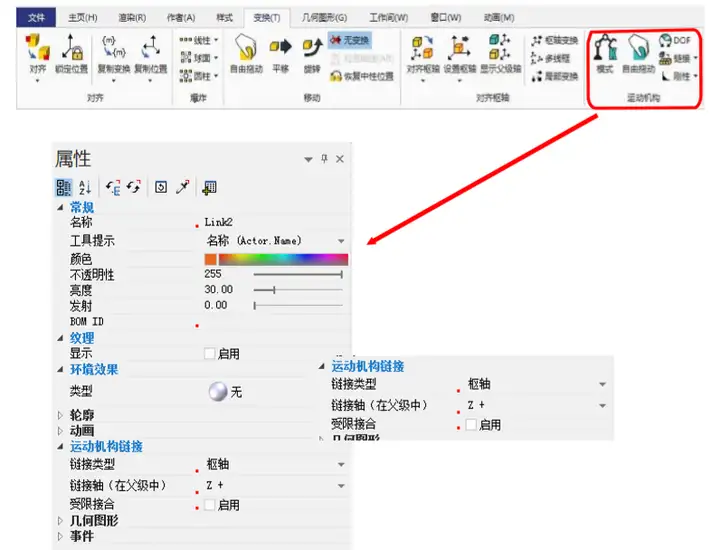

3.设置运动链接机构

在属性中调整角色的链接类型及链接轴,以保证机械臂能按指定方向扭转。

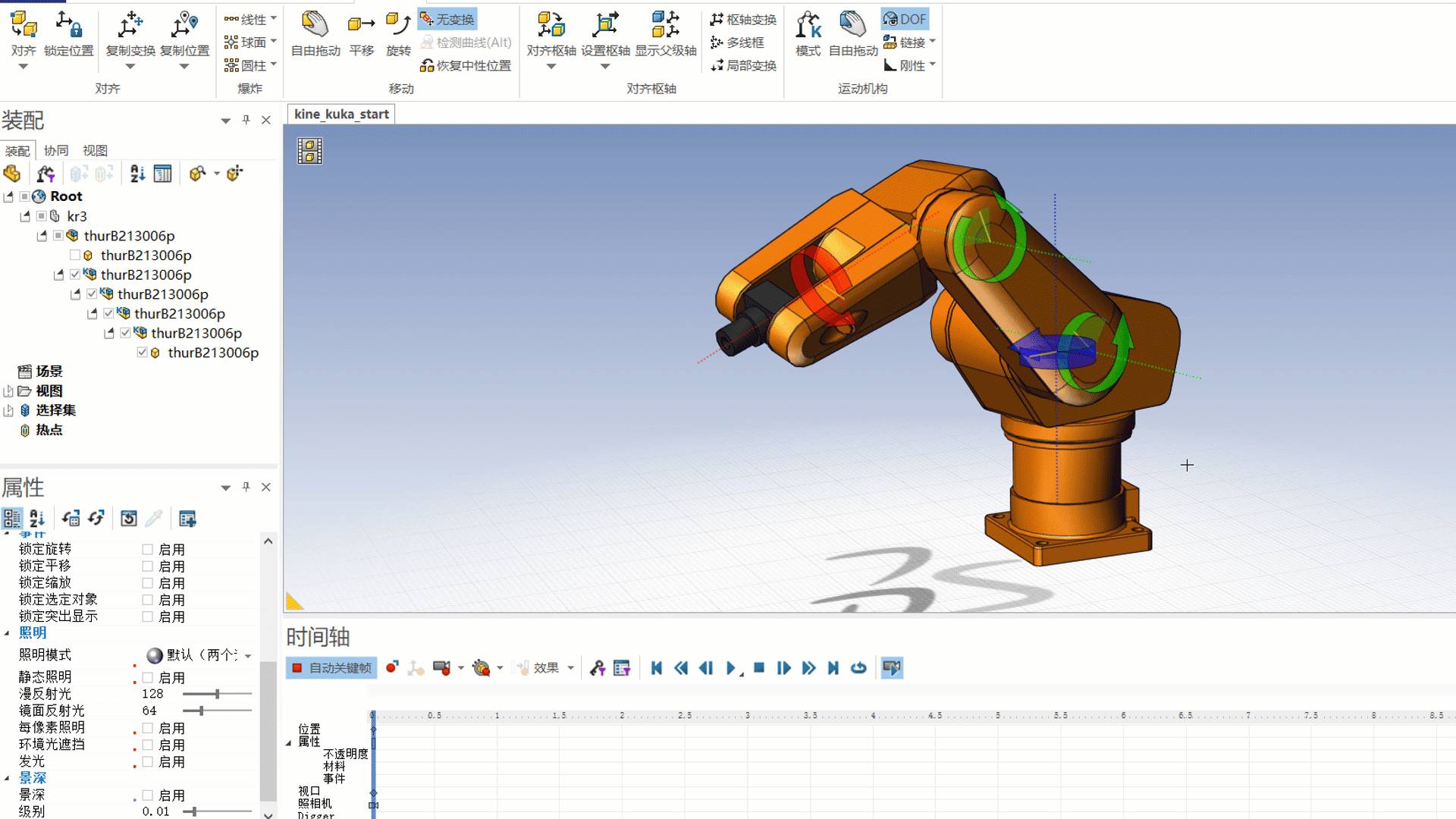

▼操作示意动图
