质量检查丨生成序号标注,究竟可以有多快多准确?
发布日期:2020-03-05 浏览次数:71

产品质量是关系企业发展最重要的因素之一,质量工程师作为企业产品的质量检查关键人,对每件产品的入库和出库都需要进行检测,以确定是否满足设计的要求。
在日常检查工作中,

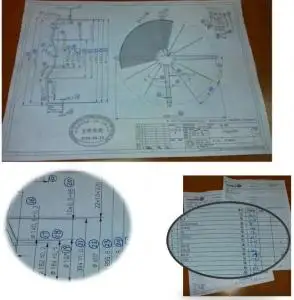

我们通常会根据工程图纸创建质量检查表,然后按照质量检查表一一检查所有的尺寸公差等内容,而创建质量检查表的过程非常繁琐,例如下图所展示的内容相信你并不陌生。


由于需要人工从工程图中一一标注创建检查表的序号,效率十分低下,当有几百上千的尺寸需要标注时,甚至需要专门安排人员完成这项重复性的工作!
若掌握SOLIDWORKS Inspection自动创建质检报告功能,一切就变得简单了。只需在工程图中设置好必要的参数,一键即可生成序号标注,下面跟我们一起看看是如何操作的吧。
STEP 1:

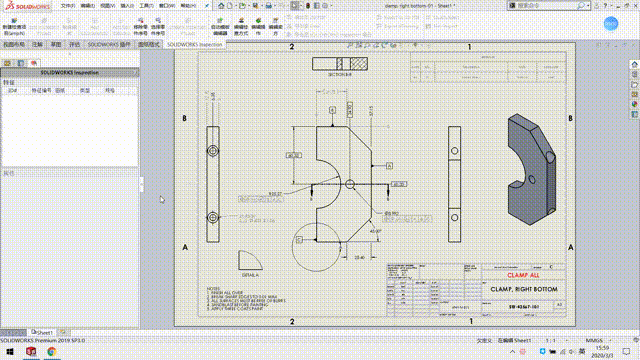

打开需要标注序号的工程图,在SOLIDWORKS Inspection中点击“新建检查项目”,然后选择所对应的模板,如图:


STEP 2:
在任务栏中填写所有零件的相关信息。
注:这里也可以直接连接模型或者工程图。


STEP 3:
在创建序号标注栏中,选择自动,随后进行下一步,如图:


STEP 4:
检查所设置的参数,如图:


STEP 5:
设置未标注公差的尺寸,默认检查精度。
注:下图为示例,仅做演示用。


STEP 6:

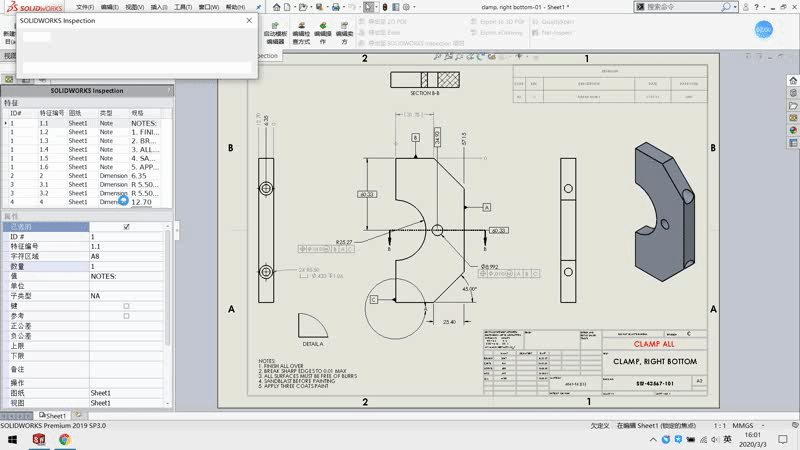

点击确定,所有尺寸被自动标注好序号。



STEP 7:
如有必要,可将这些参数自动导出Excel表格。




以上即为使用SOLIDWORKS Inspection自动创建质量检查报告的整个过程,不到1分钟就能完成,相比手工创建,效率提高90%以上,而且不会出错
