另一个SOLIDWORKS程序可能已在此机器上运行中?怎么解决

在使用SOLIDWORKS进行设计时

比如双击打开SOLIDWORKS模型时

你是否遇到过这种报错情况?


“无法生成日志文件。自动恢复将不可使用。

另一个SOLIDWORKS程序可能已经在此机器上运行中。”

如果有遇到上述报错
我们可以使用以下方法轻松解决
1. 选中一个SOLIDWORKS模型,右键使用SOLIDWORKS Launcher进行打开


2. 若没有找到SOLIDWORKS Launcher,则选中一个模型,右键→打开方式→选择其他应用更多应用→再点击“在这台电脑上查找其他应用”。


然后到SOLIDWORKS装位置,不管你安装到哪个盘,找到它,然后打开SOLIDWORKS/找到下面的文件,选择打开即可。




图片变三维模型,SOLIDWORKS扫描特征你会吗?

日常设计过程中,

在绘制如吊车的吊钩这类不规则模型时,

我们可以使用SOLIDWORKS扫描特征命令,
直接通过草图(路径和轮廓)和引导线绘制三维模型,
这样操作起来会更简单、更高效。

SOLIDWORKS扫描特征通过将轮廓沿着路径移动形成一个拉伸或切除特征,该特征可以简单也可以复杂。

如下图所示花瓶,

前视图


右视图

当我们想通过SOLIDWORKS扫描特征命令

绘制图片中花瓶的模型时,

只需要简单的几步就能完成。

01

在前视与右视基准面上分别导入草图图片

设置图片高度为230mm。


02

绘制扫描路径


03
绘制第一条引导线
在前视面上沿图片边缘绘制样条曲线;
在引导线端点与扫描路径端点间建立水平关系。


04
绘制第二条引导线
在右视面上沿图片边缘绘制样条曲线;
在引导线端点与扫描路径端点间建立水平关系。
05

绘制扫描轮廓

隐藏含有图片的草图,
在上视面上绘制一椭圆,在椭圆端点与两引导线添加穿透关系,
穿透关系创建完成后,椭圆大小将随路径改变。



06
创建扫描特征


07
添加瓶颈
在顶部的面添加拉伸特征,高度为10。
08

抽壳

瓶颈厚度为2,瓶身厚度为1。


SOLIDWORKS扫描特征命令详细操作见如下视频:

本文作者:武汉高顿科技发展有限公司(SOLIDWORKS代理商) SOLIDWORKS工程师

别再手动更改草图尺寸啦!快试试方程式吧~

在日常设计工作中,
你是否也会遇到需要修改草图尺寸的问题?
修改有关联关系的尺寸时,你还在一个个地修改吗?
你想在修改模型长的时候,宽自动按比例修改吗?
一起来学习SOLIDWORKS方程式功能吧~
轻轻松松就能实现同步更改草图尺寸啦!

方程式驱动长方形的2条边

假定一个环境:
当长>200时,宽为100,
当100<长<200时,宽为75,
当长<100时,宽为50。

一起来看看具体操作方式吧~

STEP

01

打开工具→方程式

STEP

02

创建全局变量“A”

STEP

03

设置长=全局变量“A”

STEP

04

设置宽=if(A>200,100,if(A>100,75,50))


STEP

05

然后修改全局变量为223,得到如下值


注意:

在使用方程式时需要遵循Y=X的规则,即等式。

以上为SOLIDWORKS方程式
修改草图尺寸的案例介绍。你学会了吗?
除了修改尺寸外,还可以用方程式
修改特征的显示与隐藏、修改阵列数量等。

快去研究一下吧~

本文作者:SOLIDWORKS湖北代理商武汉高顿科技工程师

想让零件随着模型变动而变形?“柔性零部件”了解一下

在三维设计过程中,会涉及到一些柔性零件的参与,

例如:弹簧,波纹管,碟簧,电缆等。

这种类型的零件在SOLIDWORKS 2019版本之前

都是以刚性零件进行绘制,

在设计过程中如果需要做运动模拟

其状态不会随模型变动而产生形变,

这样就可能导致一些干涉问题的出现

当设计人员

需要表达产品在不同的状态下

显示形变前和形变后的两种结果

以往通常只能通过配置的方式来实现

(而这种方式需要做两种不同状态的模型,

相对来说较为麻烦)。

在SOLIDWORKS 2020版本中

增加了一项新的功能“柔性零部件”

能完美的解决这类难

让我们一起来看看,

“柔性零部件”的神奇效果吧!

详细操作步骤如下:

  1   首先需要将在轴环与弹簧的红色面之间创建重合配合。

  2   单击视图 > 隐藏/显示 > 轴(将弹簧的中心轴显示出来);在弹簧的中心轴与轴的圆柱轴之间创建同心配合。


    在 FeatureManager 设计树中,右键单击弹簧,然后在上下文菜单中单击使零件成为柔性。
    在图形区域中,将显示未附加的参考实体的预览。

    要重新附加参考实体,单击轴上的平面的面。


    在图形区域中,上下移动轴环。即可发现轴环在移动过程中,会让弹簧模型发生形变。



结构特殊的波纹管,你会选择哪种方式进行建模?

波纹管是工程中较为常用的一个工程零部件,考虑到其外观的特殊性,并且在弯曲的条件下去建模确实是一个大难题。本次将SOLIDWORKS中两个非常实用的功能进行深挖介绍,实例讲解对波纹弯管进行建模1.使用弯曲命令实现建模;2.使用扫描的命令来实现建模
0
1
使用弯曲命令实现建模
建模思路:使用草图建模波纹结构的基础外型—使用实体阵列快速批量生成波纹结构—采用弯曲命令将直管进行弯曲。

弯曲命令功能强大,包含:折弯、扭曲、锥削、伸展四项内容。

0
2
使用扫描的命令来实现建模
建模思路:使用扫描的扭曲效果快速进行扫描,获得需要的结构特征,命令步骤相对于弯曲更为简洁。

在波纹管建模操作中,

你喜欢哪种建模方式呢,

点击下方图片查看详细操作

电气设计时创建设备型号还在手动输入?一定是这个方法你没用

对智能电气设计软件而言,最主要的就是基础数据库,如果没有比较完整的基础数据库,就很难高效的利用各种智能工具进行设计。

在正版SOLIDWORKS Electrical中,基础数据库包含符号库、2D安装图、图框管理器、电缆型号和设备型号,这些基础库中又以设备型号库最重要。常规创建设备型号的过程需要手动在设备型号管理器中逐条输入数据,如下图所示:

当有大量的设备型号需要输入时,这个工作就变的非常耗时,其实正版SOLIDWORKS Electrical提供了一个快速录入数据的方法,可以通过Excel表格批量录入数据到设备型号库中。具体操作方式(SOLIDWORKS教程)如下:

STEP 1:

准备好数据表格,这个表格可以从ERP中导入,或者从公司采购部导出常用的设备型号。此表格包含了该设备型号的所有必要信息,例如:部件型号、生产厂家、描述说明、工作电压、工作电流等,其中部件型号和生产厂家是不可缺少的信息,且不能重复。

STEP 2:
通过设备型号管理器导入选定的数据表格。

按照导入向导程序设置,在这里我们需要选择Excel类型,打开准备好的表格文件。

STEP 3:
单击【向后】,选择导入的数据类型,这里选择【设备型号/电气装配体】。

STEP 4:
设置标题行,此项设置需要排除非数据的行。
*在示例中我们前5行为标题和描述,所以定义标题行数为5,在实际工作中需要按自己的需求设置。

STEP 5:

关联数据,拖拽系统的内容和表格列进行关联,如下图所示:

STEP 6:

如需要增加导入步骤,点击此步骤,不需要可以跳过。

增加导入步骤后重复步骤3-5。

STEP 7:
完成所有的步骤后,需要进行数据比较处理,如下图所示:

在弹出的对话框txt文档中显示增加了多少条数据等信息。

检查无误后,关闭文档。

STEP 8:
回到导入程序,单击导入【导入】命令完成数据导入。

完成后,单击【完成】即可。

在设备型号管理器中可以找到刚刚导入的所有数据,例如我们刚才导入的数据如下:

通过此方法可以快速的批量导入所需的数据,大大节省了基础数据创建的工作。

如何在SOLIDWORKS电气中定制报表

各位工程师们,在使用传统软件进行电气设计时是否有这样的感觉:

 原理图设计与报表之间不能关联,必须人工手动创建元器件的清单报表。

 统计清单的时间超过图纸设计的时间。

 当设计发生变化时,清单报表又得重新制作一遍,即使花费了大量的时间和精力,却依然不能保证清单报表的准确性。

总体感觉效率非常低。

转而使用SOLIDWORKS Electrical这一智能电气设计软件:

✔ 只要原理图设计完成,所有的元器件清单可一键生成了。

✔ 当发生修改时,只需要一键更新清单报表即可。

感觉效率大大提高了!但问题又来了:

由于每个企业的清单报表格式不同,需要统计的信息也不同,SOLIDWORKS Electrical只提供了默认的清单报表格式,这就需要企业自己定制自己的报表格式。

本期SOLIDWORKS教程,将为大家简单介绍下,如何在SOLIDWORKS Electrical中定制自己的报表格式。

首先我们在完成原理图设计后,在指定的文件夹中生成默认的元器件清单,如图:

在当前默认清单格式中,我们只生成了型号、标注、说明和数量4列,如下图示:

如果企业想在清单中增加一条内容,例如元器件的物料编码,可以进行以下操作:

1. 通过快捷方式,在清单列表中右键,选择“编辑报表配置”,如下图示:

2. 在弹出的对话框中,选择“列”,可以看到当前报表配置中,只提取了4条属性内容:

3. 选择“列管理”,在弹出的对话框中列出了当前所有能添加到列中的属性,如图:

*我们发现所需的物料编码属性在“列配置”中,勾选即可。点击“应用”后关闭。

4. 这时若发现当前的报表并没有发生变化,这是因为所有配置是对下一次生效,所以我们需要更新一次已生成的清单报表,右键工程中的报表,在弹出的对话框中,单击“更新报表图纸”,如下图示:

5. 更新后便发现所有的元器件都带上了物料编码,如果你创建数据库时,填写了该物料的编码就能提取出来,否则显示为空。

*若有的工程师发现“列配置”中没有我们想要的内容怎么办?此时,我们就需要激活专家模式,从SQL中调出我们需要的内容,如下图:

在SQL查询中,所有数据库中的信息都在这里存放。

如果对SQL语句有研究的工程师可以尝试在这里添加修改。以此类推,我们就可以按企业的要求做出自己想要的清单格式了。

图纸下发后更改零部件,不更改项目号其实很简单!

在生产过程中,经常会出现图纸下发后需要更改部分零部件,但为了便于工人对照图纸清单中哪些零部件改了,哪些没改,就需要将原有的图纸对应的序号不变更改的零部件序号替换或空出,如下图所示:

一般会出现两种情况

【情况一】此零部件被删除,但其他零部件序号不发生改变,被删除的零部件序号空出来。

【情况二】此零部件被其他零部件替换,原零部件序号空出来,新加入的零部件增加到BOM表最后。

针对第一种情况,只需使用SOLIDWORKS BOM表功能里的“不更改项目号”,然后删除相应的零部件即可。

针对第二种情况,则只需此时将新加入的零部件加入即可,BOM表会自动将新加入的零部件添加到最后。

详细操作方式,可查看如下SOLIDWORKS教程视频:

不局限于3D草图,使用它更容易定义结构布局!

在SOLIDWORKS中我们可以快速设计焊件结构件,但是必须得先设计好所需的3D草图,才能在3D草图上生成不同轮廓的结构构件。为了让结构件的设计更加简单易用,在SOLIDWORKS 2019版本中,推出了用于创建焊接结构的先进焊接环境——结构系统

使用新的结构系统,在创建焊件结构件时不再局限于3D草图,而是允许我们使用更简单的表面、草图和平面定义,从而更容易定义结构布局

– 通过拉伸曲面边界直接编辑框架结构,并在创建过程中,重新定义使用的型材;

– 使用多个草图来完成框架的创建;

– 通过选择平面后,在该平面上创建已有支架间的连接件。

▲结构系统操作方式

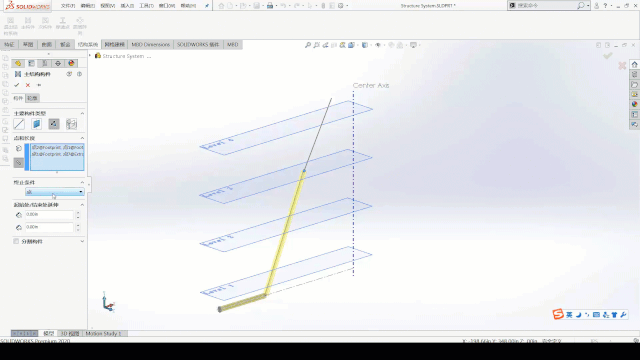

而在最新的SOLIDWORKS 2020版本中,对其进行了进一步优化。指定点和长度时,可通过选择草图实体作为参考来设置主构件的方向,构件在其方向(或反向)上拉伸。终止条件类型主要包含以下三点:

> 点将主构件从起点延伸到终点。单击链节以沿点链添加构件。

>成形到点将主构件延伸至选定点。

>直到平面将主构件从一个点延伸到一个基准面,构件将沿参考基准面方向拉伸。
对于焊件之间的修剪,在创建焊接后,软件会自动进入边角处理模式。我们可以根据实际焊接工艺对每个焊接拼接处边角进行处理。
完成之后可对设计进行阵列、镜像等操作,来满足设计需求。
