设计变更时，如何直接在工程图中添加修订信息？

Posted by comi on
通常制造型企业在进行产品设计变更时，都是通过手动在工程图中添加修订表变更信息来进行流程跟踪的。而SOLIDWORKS PDM与SOLIDWORKS修订表已经实现了双向集成功能；这也就意味着，利用PDM可以直接在工程图中添加新的修订信息，通过流程审批后，系统会将审核信息与工程图的修订表信息进行同步更新。

下面我们一起来看看

这个功能是如何实现的吧！

STEP 1 启用修订版表

首先，打开PDM管理工具，然后单击修订表。找到启用/禁用表格的复选框，勾选【启用修订版表】。

* 在同一菜单中，可设置需要在修订表中显示多少行。

STEP 2 确定和配置修订工作流程

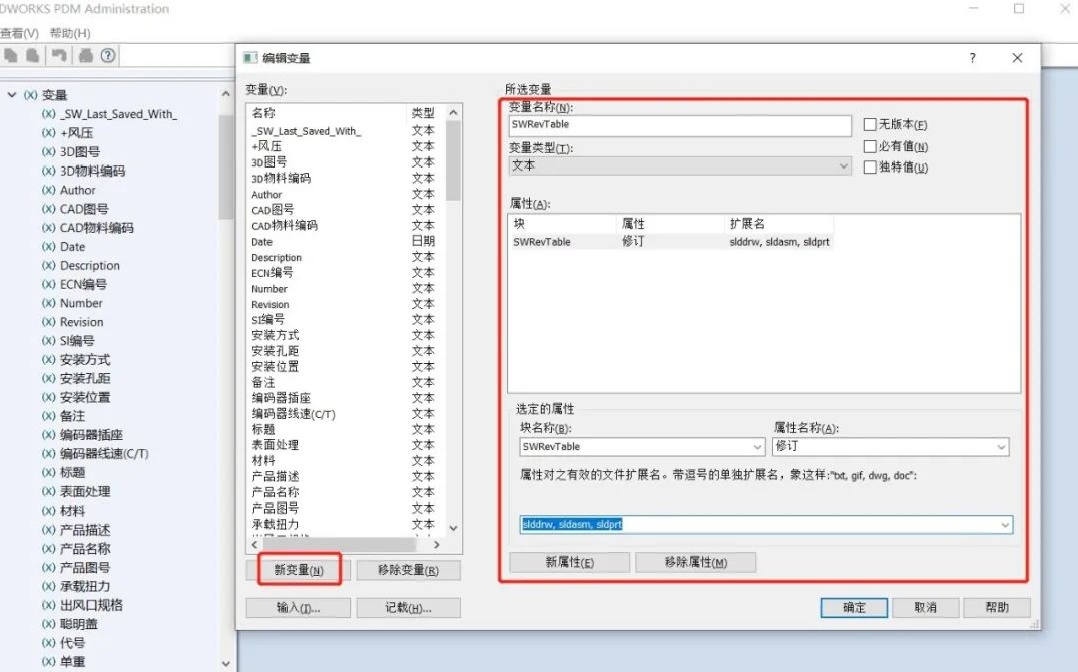

用户须设置工作流过渡操作，以将变量更新为“ SWRevTable”块。要完成此操作，可导航到管理员工具并创建 “变量”。

如下图所示菜单中，在“变量”框中键入“ECN”很重要。然后添加值“%nextrevision%”，之后在如下图所示弹出的菜单上选择“ SWRevTable”作为块名称。

STEP 3 PDM修订与工程图修订表集成

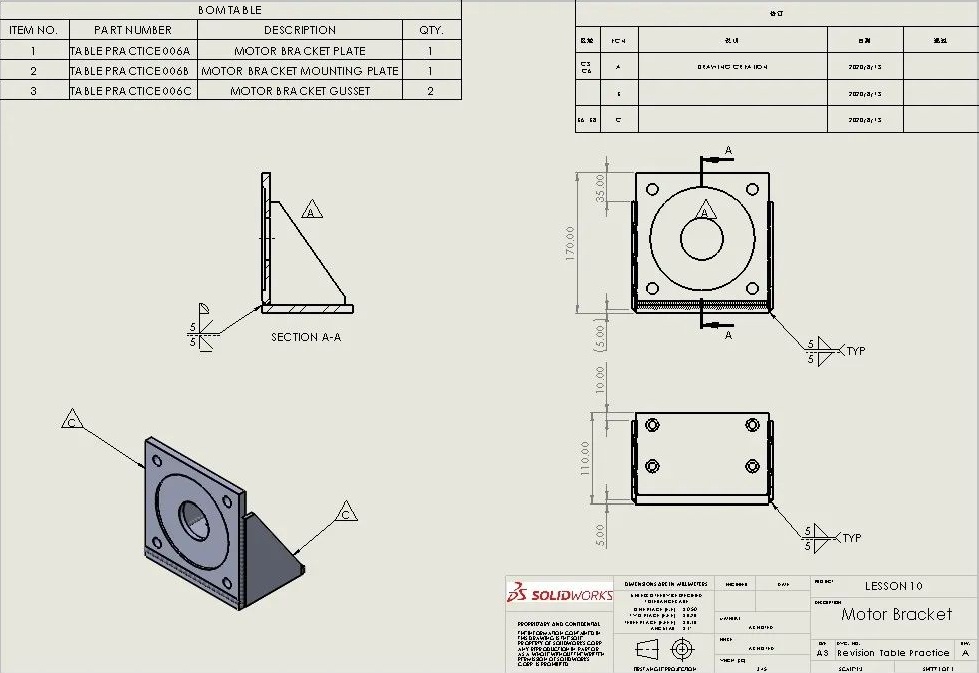

当在工程图中添加新的修订内容时，因为变更尚未通过，所以修订编号和标记都会以*号标识，在修订表中输入修订说明后可以看到日期会自动添加，审批人保留为空。

STEP 4 在工程图修订表中体现整个设计变更流程

检入此工程图，然后提交审批流程。变更审批通过后我们可以看到修订表已经同步更新了PDM的审批人和修订编号，修订版等信息也已经更新到标题栏中；PDM数据卡中的修订表信息也与工程图保持一致。

此时可以看到PDM修订流程的所有信息，已经集成到SOLIDWORKS工程图中的修订表内。

修订表和PDM的双向通信，将确保设计团队中所有人都能及时获取最新的信息。
