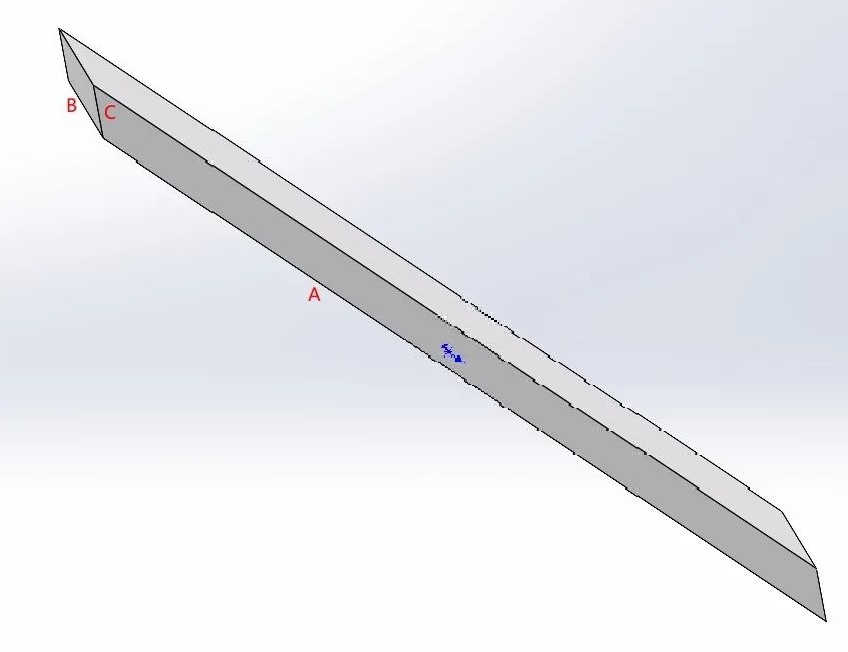

但是遇到如下图所示类型模型时，
你是如何进行拉伸的呢？
有巧妙地运用凸台拉伸命令去快速完成拉伸吗？

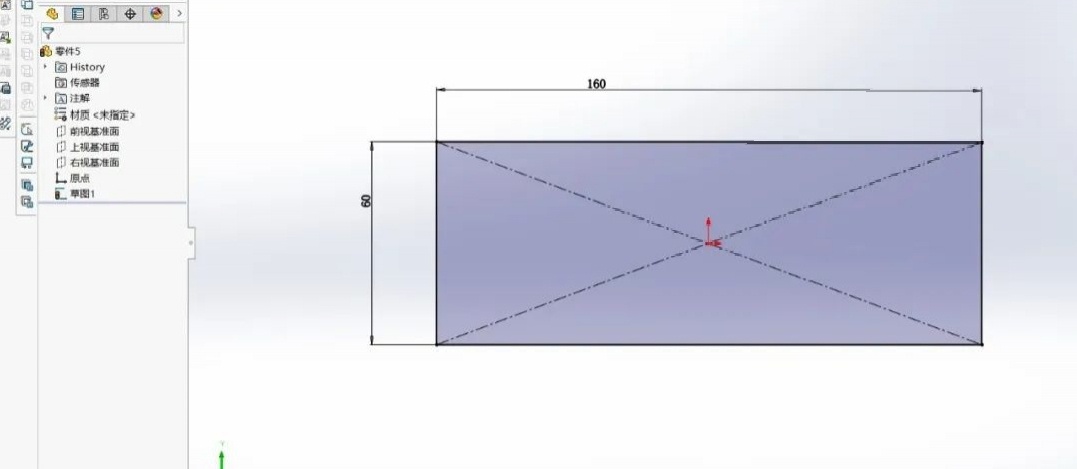

假设该模型环境A=160，B=60，C=10，角度为45°。
下面一起来看看两种拉伸方法的具体操作方式吧！
STEP 2 把多余的部分给切除掉。由于现有面无法满足要求，需要先创建基准面：

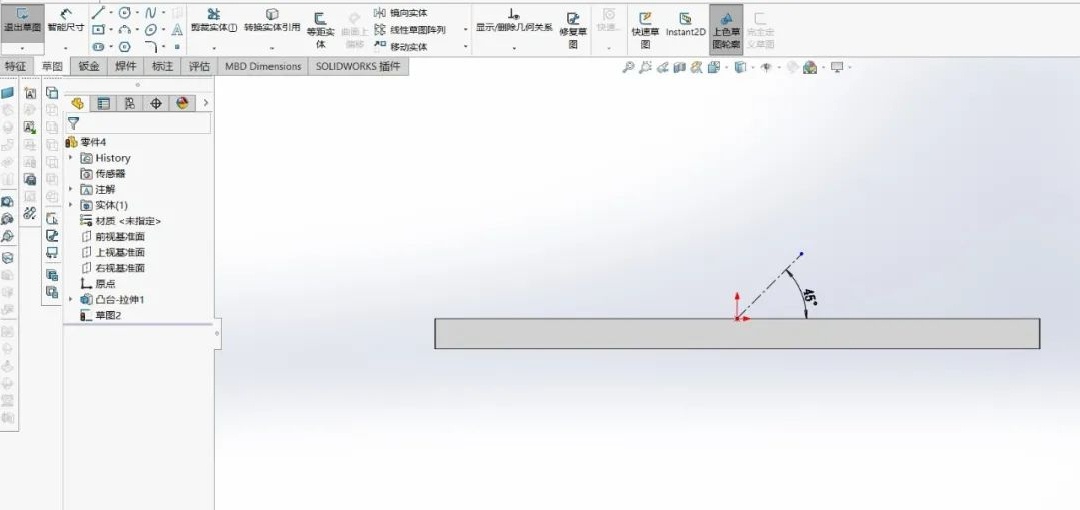

1.在上视平面上建立45°的构造线。

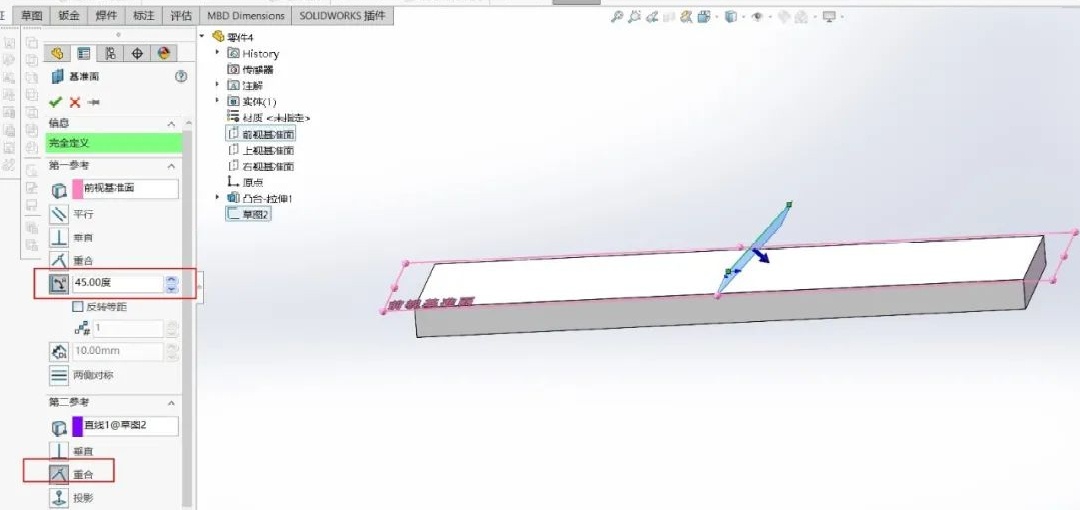

2.建立基准面。

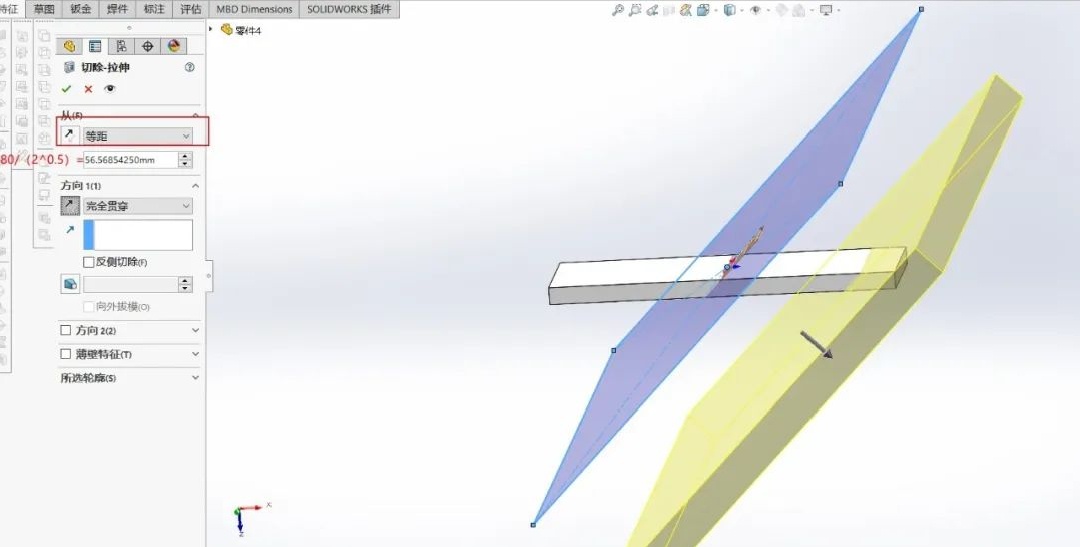

STEP 3 创建切除特征。
注意切除时切除量的大小=80/（2^0.5）。

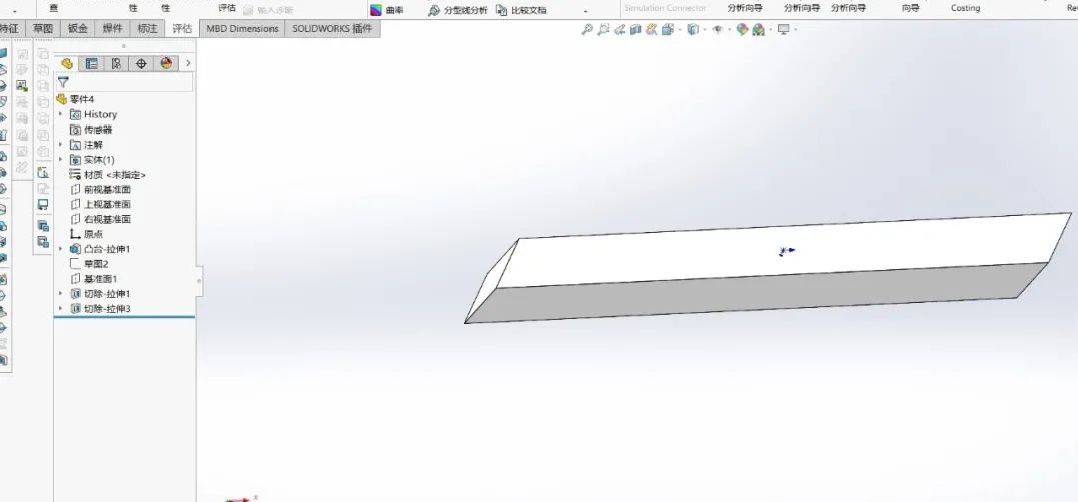

STEP 4 创建另一边的切除特征，隐藏基准面。

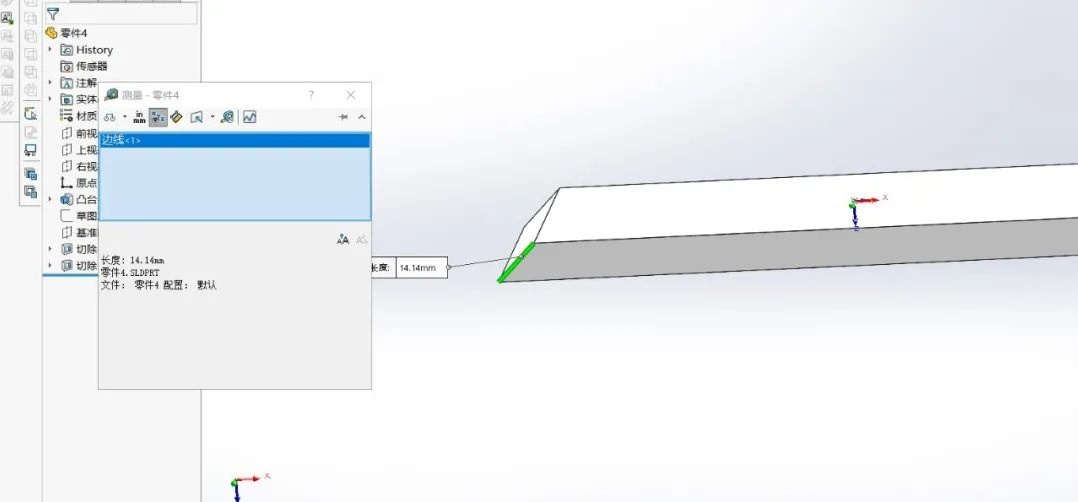

STEP 5 评估测量一下各个参数，发现C≠10 。

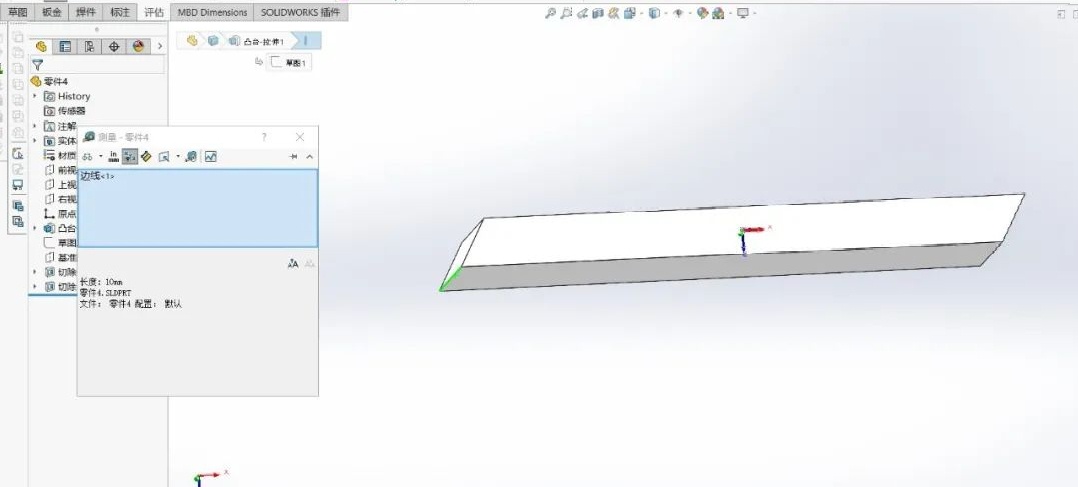

STEP 6 修改拉伸特征高度为10/（2^0.5），然后再进行测量。

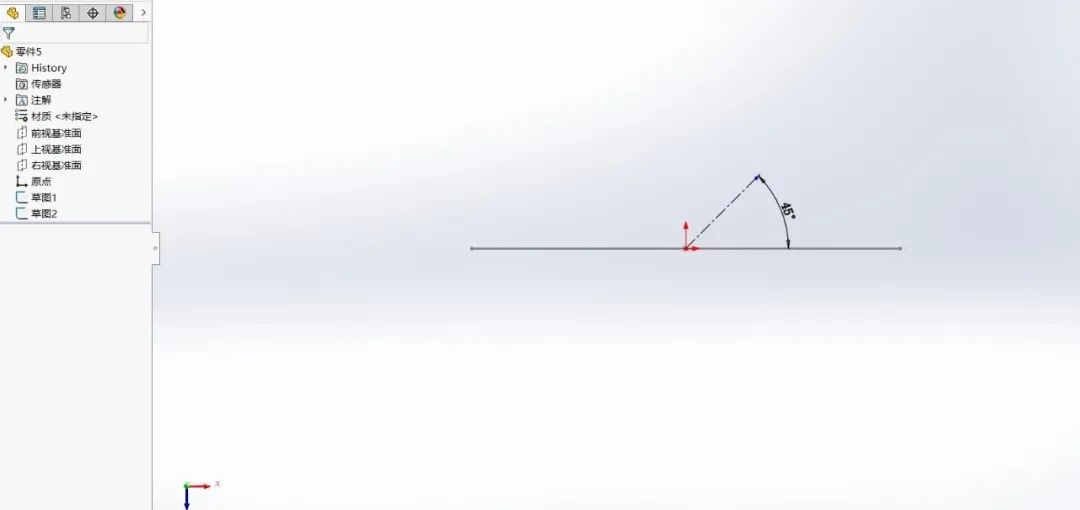

STEP 2 在上视基准面上绘制一条与前视基准面成45°的构造线。

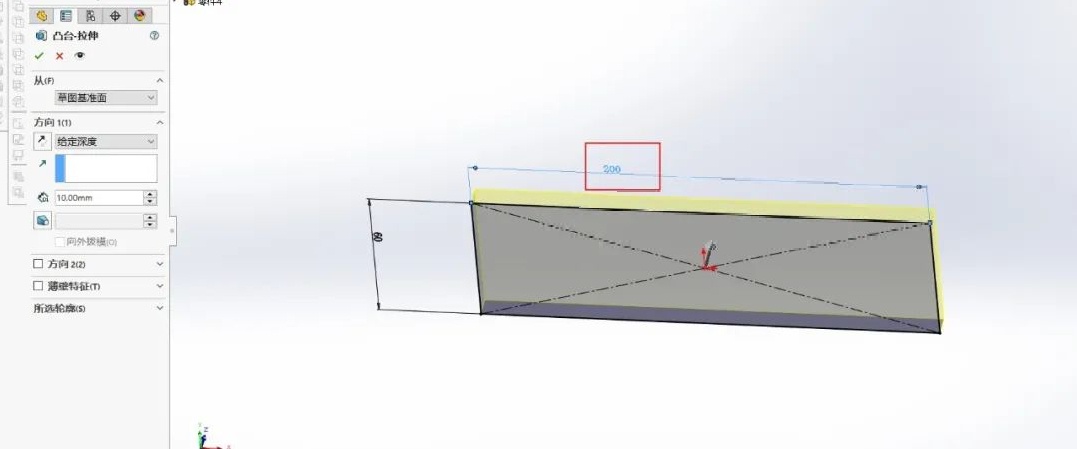

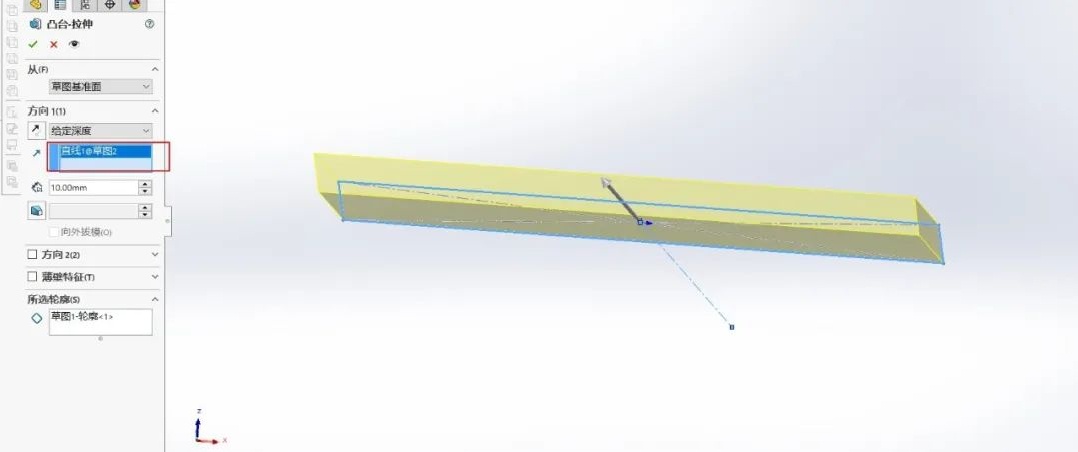

STEP 3 拉伸凸台，在拉伸方向中选择我们绘制的构造线。

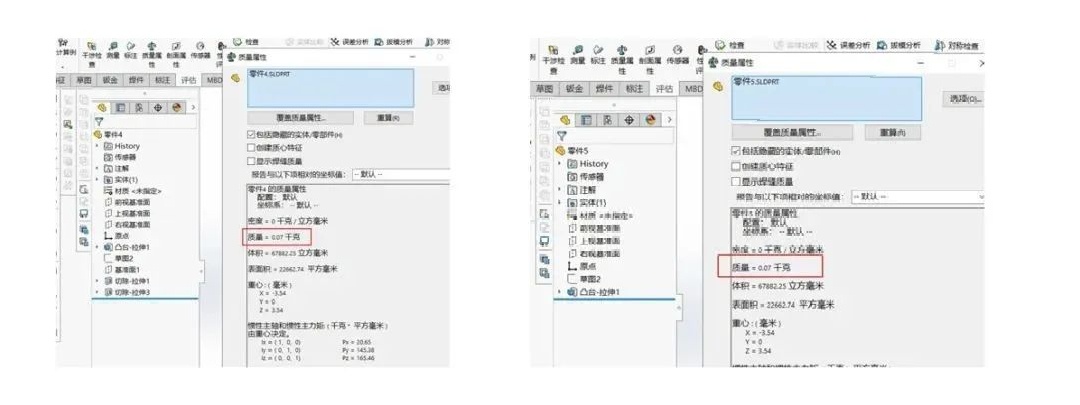

最后我们对比一下两个模型质量属性，
其结果是一致的。
两种凸台拉伸方法的详细操作视频如下：
本文作者：达索系统SOLIDWORKS代理商武汉高顿科技发展有限公司 工程师
