质量检查丨生成序号标注，究竟可以有多快多准确？

Posted by comi on

产品质量是关系企业发展最重要的因素之一，质量工程师作为企业产品的质量检查关键人，对每件产品的入库和出库都需要进行检测，以确定是否满足设计的要求。

在日常检查工作中，

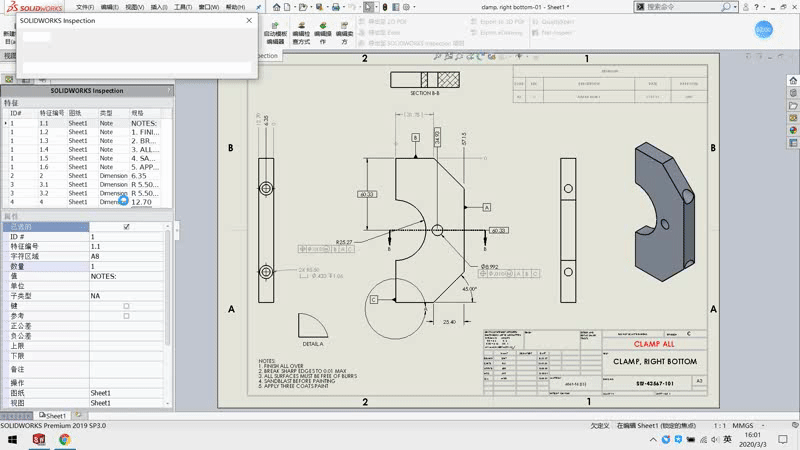

我们通常会根据工程图纸创建质量检查表，然后按照质量检查表一一检查所有的尺寸公差等内容，而创建质量检查表的过程非常繁琐，例如下图所展示的内容相信你并不陌生。

由于需要人工从工程图中一一标注创建检查表的序号，效率十分低下，当有几百上千的尺寸需要标注时，甚至需要专门安排人员完成这项重复性的工作！
若掌握SOLIDWORKS Inspection自动创建质检报告功能，一切就变得简单了。只需在工程图中设置好必要的参数，一键即可生成序号标注，下面跟我们一起看看是如何操作的吧。
STEP 1：

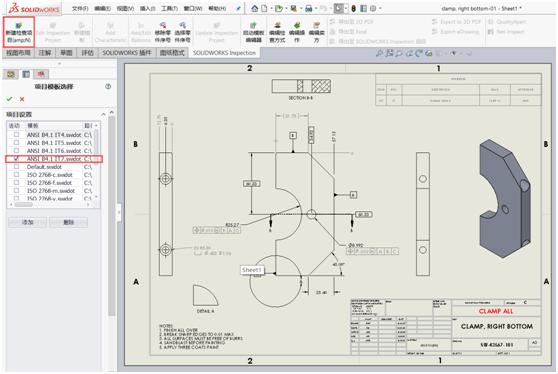

打开需要标注序号的工程图，在SOLIDWORKS Inspection中点击“新建检查项目”，然后选择所对应的模板，如图：

STEP 2：

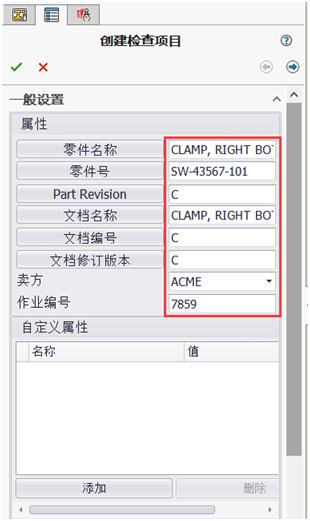

在任务栏中填写所有零件的相关信息。
注：这里也可以直接连接模型或者工程图。
STEP 3：
在创建序号标注栏中，选择自动，随后进行下一步，如图：
STEP 4：

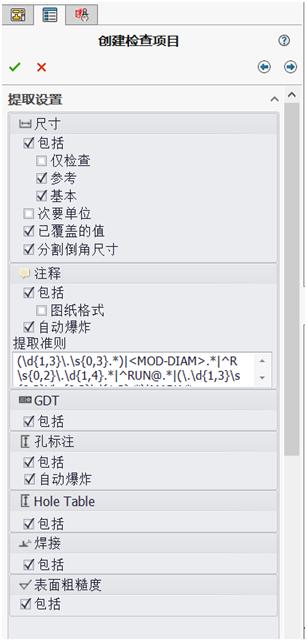

检查所设置的参数，如图：
STEP 5：

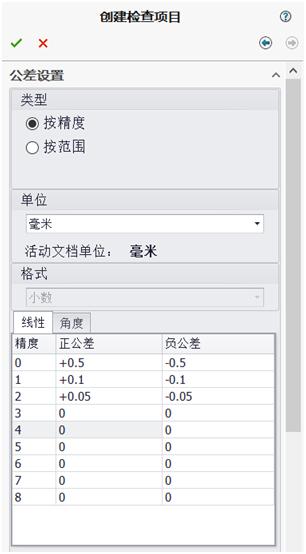

设置未标注公差的尺寸，默认检查精度。
注：下图为示例，仅做演示用。
STEP 6：

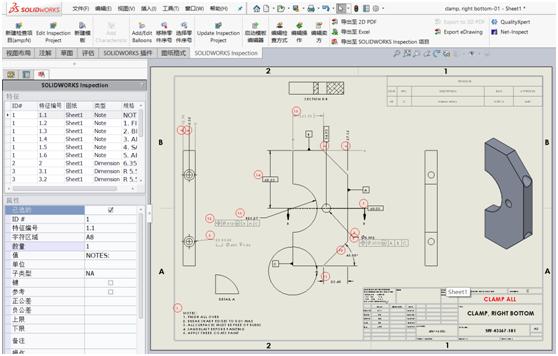

点击确定，所有尺寸被自动标注好序号。
STEP 7：

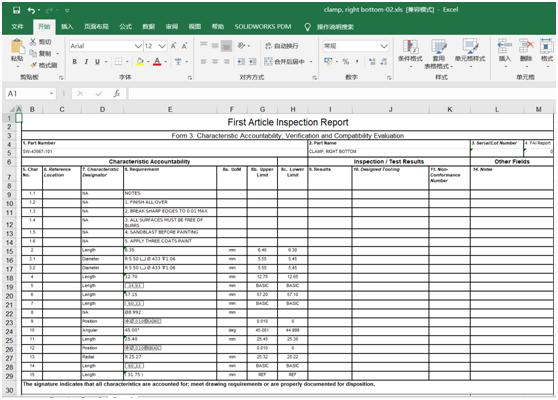

如有必要，可将这些参数自动导出Excel表格。
以上即为使用SOLIDWORKS Inspection自动创建质量检查报告的整个过程，不到1分钟就能完成，相比手工创建，效率提高90%以上，而且不会出错！
